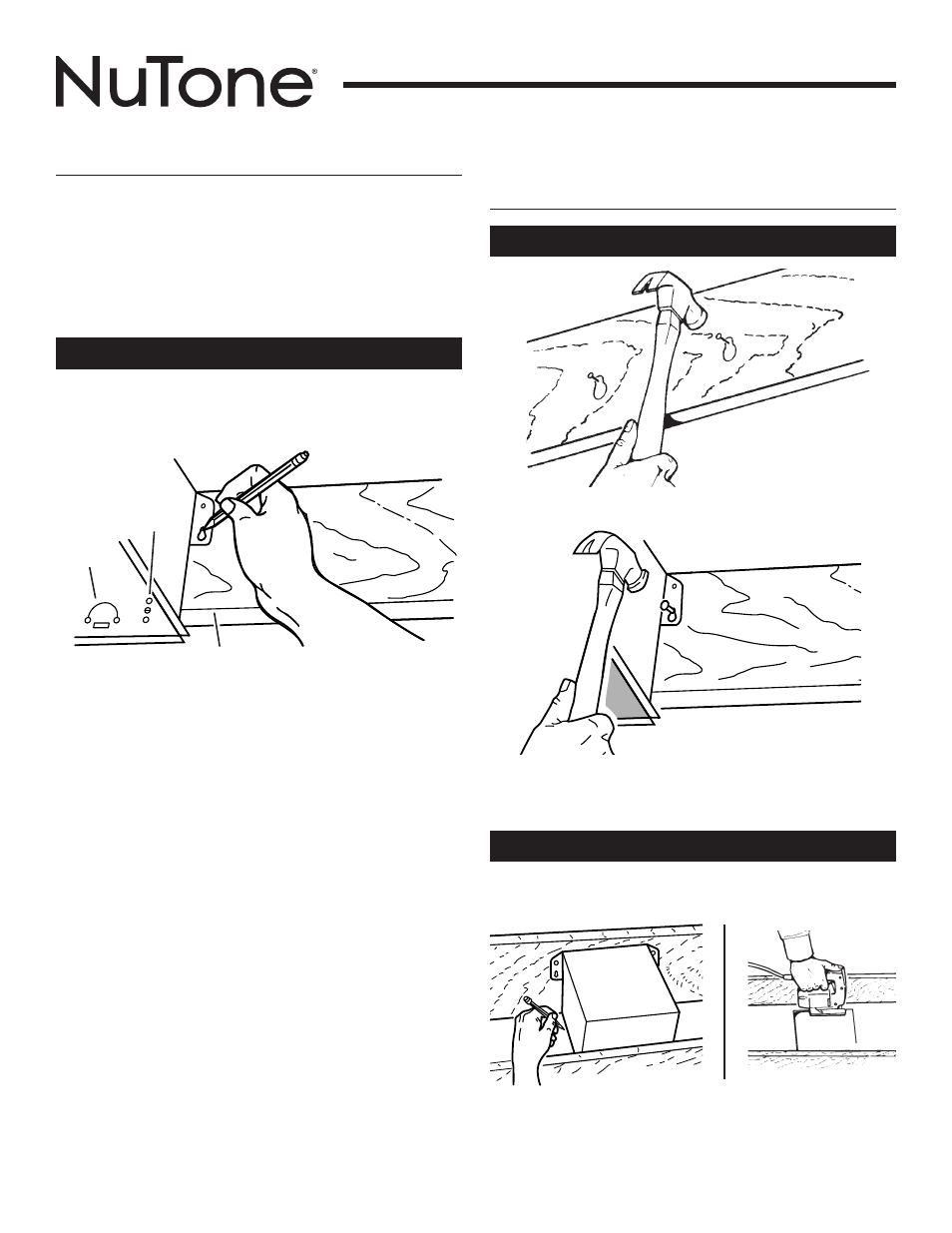

Page 6

MODÈLE 768CHNT

3. Mettez le boîtier de côté et enfoncez partiellement un

clou dans le haut des marques en trous de serrure.

4. Suspendez le boîtier aux clous puis enfoncez-les

complètement. Pour assurer un fonctionnement silencieux,

enfoncez un autre clou dans le trou supérieur de chaque

bride.

INSTALLATION DU BOÎTIER
(suite)

Construction neuve

Bâtisse déjà construite

2. Dans le grenier, positionnez les brides de montage contre

la solive. Tracez le contour du boîtier sur le matériau du

plafond.

3. Mettez le boîtier de côté et découpez l’ouverture légèrement

plus grande que celle tracée.

1. Choisissez l’emplacement du ventilateur au plafond.

Pour obtenir un rendement optimal, utilisez un minimum

de conduits et de coudes.

INSTALLATION DU BOÎTIER

1. Choisissez l’emplacement du ventilateur au plafond.

Pour obtenir un rendement optimal, utilisez un minimum

de conduits et de coudes.

2. Positionnez les brides de montage contre la solive, de sorte

que le bas du boîtier affleure la surface finie du plafond.

Positionnement dans des plafonds de 1,6 cm

(5/8 po), 2,5 cm (1 po) et 3,2 cm (1-1/4 po)

d’épaisseur :

Des trous sont marqués dans les coins du boîtier

pour différentes épaisseurs de plafond. Placez le

boîtier de sorte que le dessous de la solive soit

visible dans la série de trous correspondante.

Le boîtier est alors dans la position adéquate pour

cette épaisseur de plafond.
Positionnement dans un plafond de 1,3 cm

(1/2 po) d’épaisseur :

Dépliez deux ergots sur les côtés du boîtier, à 90°

vers l’extérieur. Soulevez le boîtier afin que les

ergots s’appuient contre le dessous de la solive.

Marquez le trou en forme de serrure sur chaque bride.

Construction neuve

5/8

1

1-1/4

ERGOT

TROUS

DESSOUS DE LA SOLIVE

- VEUILLEZ NOTER -

LES ILLUSTRATIONS SUIVANTES MONTRENT

UNE INSTALLATION SUR DES SOLIVES DE 2 X 6.

SI L’INSTALLATION EST FAITE SUR DES FERMES OU

DES POUTRES EN « I », MONTEZ LE VENTILATEUR

DE LA MÊME FAÇON SUR UN CADRE. (Cadrage

supplémentaire en 2x6 (minimum), d’au moins 23 cm (9 po)

de long.)
