modelo Nm100WH
Página

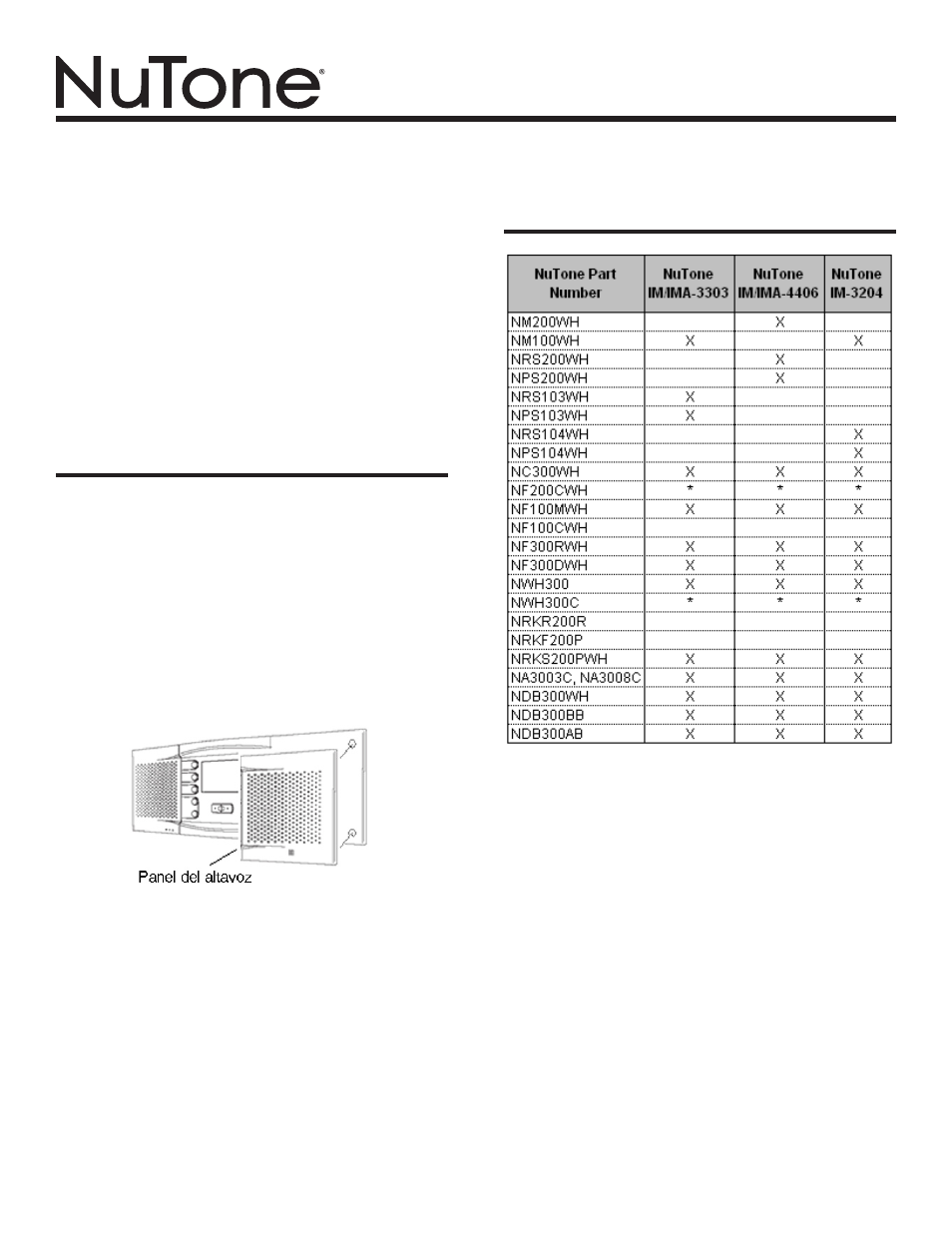

apÉNdice a –
sistemas NutoNe
*Consulte los marcos que se indican a continuación:
• NF100MWH – Para reemplazar un sistema único maestro con
una unidad maestra NM100
• NF100CWH – Para reemplazar un sistema de combinación con
una unidad maestra NM100 y reproductor de CD NC300
• NF200CWH – Para reemplazar un sistema único maestro con
una unidad maestra NM100 y reproductor de CD NC300 (requiere
que el agujero en la pared se haga más grande)
• NF300RWH – Se utiliza en todos los reemplazos de estaciones
remotas para interiores
• NF300PWH – Se utiliza en todos los reemplazos de estaciones
remotas al ras en áreas de mucho sol o para exteriores
• NRKS200PWH – Se utiliza en todos los reemplazos de
estaciones remotas para exterior de montaje en superficie
• NF300DWH – Se utiliza en reemplazos de estaciones NuTone
viejos, no es necesario para los reemplazos N&S
Después de haber realizado todas las conexiones, introduzca el enchufe
de alimentación NM100 en el transformador NA300TA y fije la unidad
maestra al empalme con los dos tornillos incluidos. Si va a utilizar el
marco NF200CWH, NF100CWH o NF100MWH con el reproductor
NC300, instale la unidad maestra sobre el marco. No apriete demasiado
los tornillos, pues el plástico podría deformarse o agrietarse. Instale el
panel del altavoz sobre la unidad maestra como se muestra.
Tenga cuidado de aplicar presión solamente en las esquinas del panel
del altavoz y no en el medio. Verifique todas las funciones siguiendo
las guías indicadas en el Manual del propietario que se incluye con la
unidad maestra. Si se presenta algun problema, vuelva a comprobar
todas las conexiones. Si después de revisar estas instrucciones no le
es posible resolver algún problema, comuníquese con nuestro equipo
de apoyo técnico al 888-336-6151.
prueba
Los contactos del interruptor de liberación de puerta son muy versátiles
y se pueden utilizar con diversos contactos de interruptor o de puerta
de CA/CC. Asegúrese de utilizar el cable y el suministro de alimentación
o transformador especificado para el producto de liberación de puerta
o reja a utilizar.
iNterfaZ de la fuNciÓN de pÁNico coN uN sistema
de seguridad
Tienda una línea de cable de bajo voltaje aprobado de par trenzado
en cobre sólido, calibre 18, desde la ubicación del empalme NWH300
o NWH300C al panel de control de seguridad. Configure el panel de
seguridad para aceptar un contacto seco normalmente abierto para la
función de pánico. (Consulte los procedimientos de programación que
se incluyen con el panel de seguridad.) Etiquete y fije los cables en el
empalme NWH300 o NWH300C. Solicite a un instalador de sistemas
de seguridad certificado que conecte el NM100 al sistema de alarma.
