modÈle Nm100WH
Page
remplacemeNt des statioNs des piÈces
Les stations à distance et les stations de porte utilisent les mêmes câbles
et boîtiers existants ou leurs cadres. Pour remplacer la station, enlevez
d’abord l’ancienne station. Laissez le boîtier de la station en place.
Une fois la station enlevée, vérifiez l’intégrité du câblage. Installez
ensuite la plaque de montage du cadre NF300RWH. Alignez la plaque
sur le mur, verticalement ou horizontalement, de sorte que les trous de
vis correspondent à ceux du boîtier. À l’aide d’un niveau, assurez-vous
que la plaque est bien de niveau La plaque comporte plusieurs trous
de vis afin de pouvoir être fixée à de nombreux types de boîtiers. Fixez
la plaque au mur à l’aide des vis fournies.
Nm100
coNNexioN
cÂble NutoNe
iWa3
foNctioN du fil
Noir Fil rayé bleu ou
fil extérieur cuivre
Micro d’interphone
Entrée audio et
commande
Rouge Fil du centre Fil de terre
Vert Fil rayé rouge ou
fil extérieur argent
Sortie haut-parleur/
Entrée micro moniteur
Installations à quatre fils
Connectez la station à distance au câblage existant en vous reportant
au tableau ci-dessus. Placez la station à distance au travers du cadre de
montage en plastique NF300RWH. Positionnez le cadre verticalement
ou horizontalement selon la station à remplacer.
Installations à trois fils
Connectez les fils à la nouvelle station à distance. Connectez les fils
aux vis de couleur correspondante de la station à distance NRS103WH
ou NRS104WH. N’utilisez que les stations à distance NRS103WH
pour les installations à trois fils et les stations NRS104WH pour les
installations à quatre fils. Toutes les installations à six fils utilisent les
stations à distance NRS200WH. Veuillez consulter l’Annexe A pour
la cartographie des connexions des systèmes NuTone et M&S aux
configurations à 3, 4 ou 6 fils (nécessite la station principale NM200).
Consultez les deux tableaux suivants pour le diagramme de câblage
de la station NM100 :

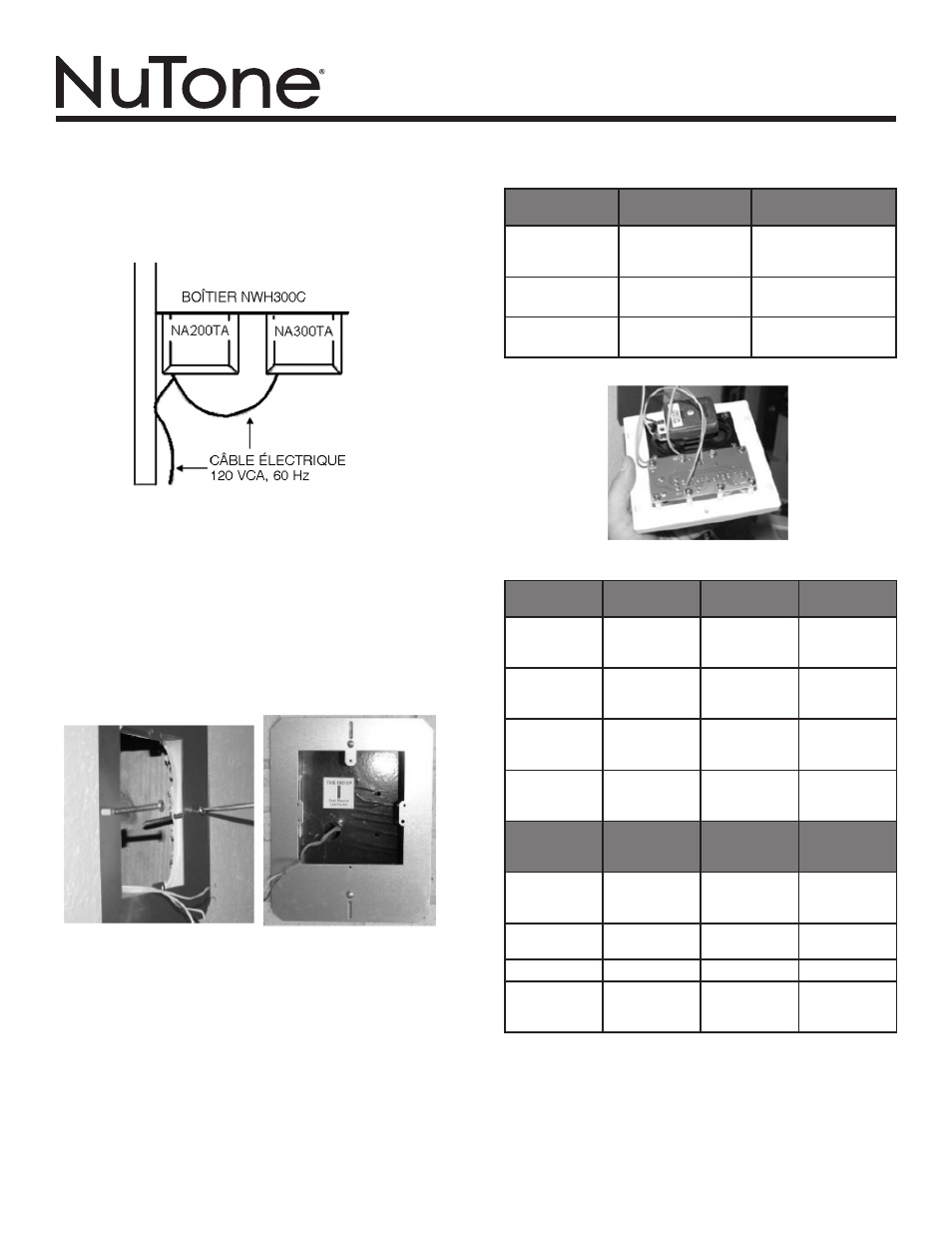

Pour le boîtier combiné NWH300C de station principale et lecteur de
CD, demandez à un électricien de boucler un câble d’alimentation entre
le boîtier de transformateur NA200TA et le boîtier de transformateur
NA300TA en suivant la même procédure expliquée précédemment et
illustrée dans la figure ci-dessous.
NM100 NUTONE 4 M&S FONCTION
DU FIL
Blanc Fil rayé bleu Fil extérieur
gris argent
Entrée
audio micro
interphone
Noir Fil gris/cuivre Fil de cuivre
suivant à
extérieur gris
Commande
d’interphone
Rouge Fil gris/argent Fil de cuivre
suivant à
extérieur gris
Fil de terre
Vert Fil rayé rouge Fil extérieur
cuivre
Fil rayé rouge
Sortie haut-
parleur/Entrée
micro moniteur
NM100 CÂBLE M&S
MS4XSC
CÂBLE
NUTONE
NW4S
FONCTION
DU FIL
Blanc Blanc Rouge Entrée
audio micro
interphone
Noir Noir Noir Commande
d’interphone
Rouge Rouge Orange Fil de terre
Vert Vert Jaune Sortie haut-
parleur/Entrée
micro moniteur
