NuTone Nm100WH - Manual (Page 15)

modÈle Nm100WH
Page

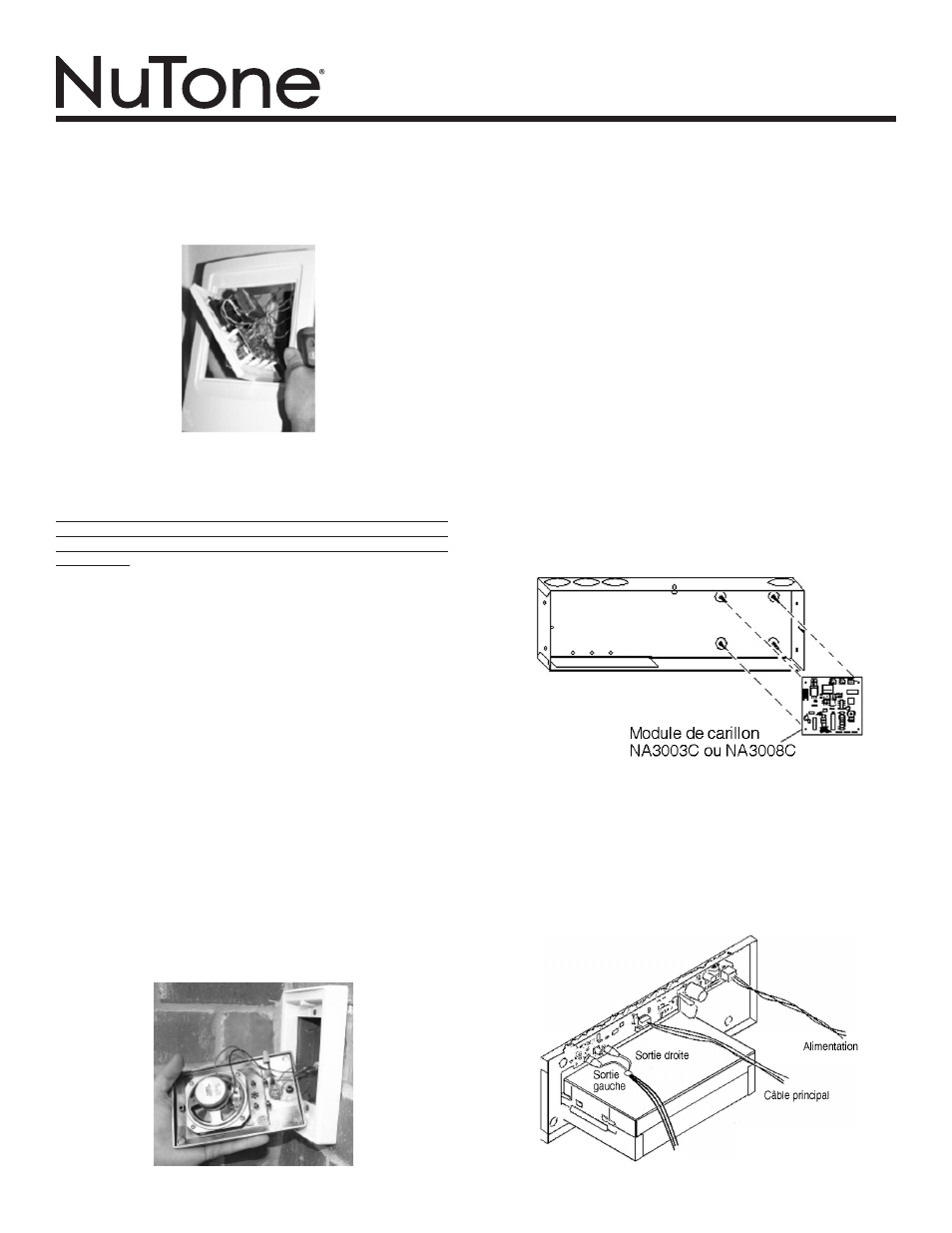

iNstallatioN du cHaNgeur de cd Nc300
Branchez les câbles audio aux prises audio du lecteur NC300, tel
qu’illustré ci-dessous. Une fois les câbles audio et le câble principal
connectés, branchez le cordon électrique du transformateur NA200TA
au connecteur d’alimentation du changeur de CD NC300. Consultez le
manuel d’installation accompagnant le changeur de CD NC300 CD.
Assurez-vous qu’il n’y a rien entre le lecteur de CD et l’arrière du
boîtier (y compris les câbles). Placez le lecteur NC300 dans l’ouverture
inférieure du cadre NF200C ou NF100C. Utilisez les vis fournies pour
fixer l’appareil en place.
Placez la station à distance à l’intérieur de l’anneau du boîtier et alignez
le cadre avec la station. À l’aide des vis fournies avec la station, vissez
celle-ci et le cadre en place. Les trous de la station doivent être vis-à-
vis de ceux de la plaque de montage. La station maintient le cadre en
place sur le mur.
Veuillez noter que les cadres en plastique peuvent être peints. Appliquez
d’abord une couche d’apprêt puis la peinture ordinaire de la pièce. Le
plastique blanc peut nécessiter deux couches de peinture pour être bien
couvert. Il est conseillé de peindre le cadre avant de le fixer au mur.
important : Étiquetez tous les câbles aux deux extrémités.
une connexion incorrecte à la station principale, aux stations
à distance ou aux stations de porte risque d’endommager
le système.
statioNs À distaNce extÉrieures
N’enlevez pas les boîtiers des stations à distance extérieures. Le système
rétrofit NuTone est conçu pour s’insérer dans les boîtiers existants.
Il importe de noter que les stations extérieures sont à l’épreuve des
intempéries mais ne sont pas imperméables. Elles ne doivent pas être
directement exposées à la pluie, à des arrosoirs ni à d’autres dispositifs
tels que des nettoyeurs sous pression.
Veuillez utiliser le cadre NF300PWH à l’extérieur et dans les zones
très ensoleillées. Le cadre de plastique NF300PWH est conçu pour
supporter le soleil sans pâlir. Pour une terrasse, si la station doit être
montée en surface, utilisez le boîtier NRKS200PWH. Ce boîtier muni
d’un couvercle peut accueillir les stations extérieures NPS200WH,
NPS103WH ou NPS104WH.
Pour installer une station extérieure, suivez les directives précédentes
sur les stations intérieures.
statioNs de porte
Enlevez l’ancienne station de porte mais pas son boîtier encastré
ou en surface. Pour installer une station de porte NuTone, utilisez le
cadre de montage NF300DWH. Les stations de porte M&S s’insèrent
également dans le cadre NF300DWH et les vis se fixent dans le
boîtier existant. Connectez la station de porte à l’aide des fils de
couleurs correspondantes. Vissez station ou la station munie du cadre
NF300DWH dans le boîtier encastré.
source musicale extÉrieure
Le système rétrofit NM100 permet d’utiliser des sources musicales à
l’extérieur. Utilisez une connexion existante ou installez un nouveau fil
pour utiliser une autre source locale. Pour installer une nouvelle source,
suivez les étapes ci-dessous.
Choisissez un emplacement pour la plaque murale audio IA30WH qui
sera facilement accessible aux sources à brancher au système (par
exemple, proche du récepteur, du téléviseur ou du lecteur de DVD).
Remarque : le fil qui court de la source externe jusqu’à la station
principale NM100 ne doit pas dépasser 15 mètres (50 pi).
À cet endroit, fixez la boîte électrique incluse avec le boîtier IR30K sur
un montant, à la hauteur normale d’une prise de courant. Utilisez un
contour pour plâtre s’il s’agit d’une installation dans une construction
existante.
S’il n’y a pas de revêtement sur le mur, laissez la boîte électrique
dépasser du montant de manière à se trouver au ras du placoplâtre, une
fois celui-ci posé. Enfilez les câbles audio blindés (inclus avec IR30K)
de l’emplacement de la station principale jusqu’à l’emplacement de la
plaque murale audio IA30WH. Connectez les câbles.
iNstallatioN du module de carilloN
Installez le module de carillon facultatif NA3003C ou NA3008C dans
le boîtier principal en l’emboîtant sur les quatre taquets en plastique,
tel qu’illustré ci-dessous. Consultez les instructions accompagnant
le module.
