- 23 -

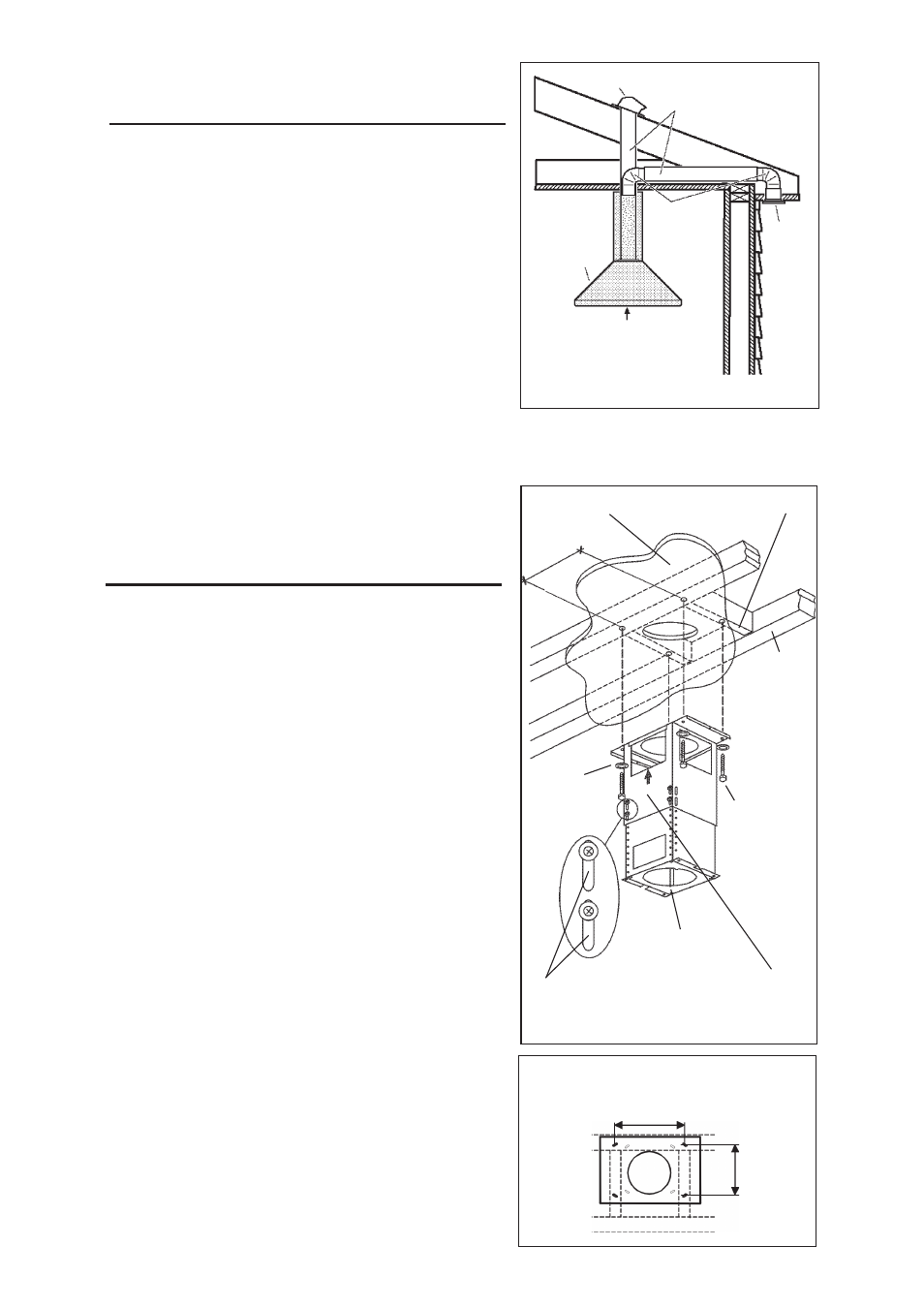

INSTALACION DEL TUBO DE
EXTRACCION
NOTA: para evitar el riesgo de incendio, use
solamente material de metal.
1. Decida donde va a colocar el tubo de
extracción entre la campana y la parte
exterior.
2. Un recorrido de tubo corto y recto permitirá
a la campana funcionar de manera más
eficaz.
3. Los recorridos largos de tubo, codos y
manguitos impiden el buen funcionamiento
de la campana. Use el menor número de
ellos posible.
4. Instale una cubierta ó una tapa. Una el tubo
de metal de 8” (20cm) de diámetro a la
cubierta y retroceda hasta la posición de la
campana. Use une cinta para precintar las
juntas entre las partes del entubado.
CUBIERTA DEL TEJADO
TUBO DE 8” DE
DIÁMETRO
MANGUITO
DE 8” DE
DIÁMETRO RESPI-
RADERO
CAMPANA
TUBO
DECORATIVO
24” (61cm) A 30” (76cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN
INSTALACION DEL SISTEMA
DE SUJECION
1. En el sitio donde vaya a ir la campana,
instale un entramado entre las vigas del
techo utilizando las medidas dadas.
2. Termine la superficie del techo. Asegúrese
de marcar la colocación de las vigas del
techo y del entramado.
3. Coloque el armazón de soporte como se
indica. Una vez efectuada la fijación, la
flecha debe señalar hacia el techo.
4. Sujete la mitad superior del armazón de
soporte a las vigas y al entramado con los
cuatro tornillos (6x70mm) y cuatro
arandelas (D. 6.4mm). Compruebe que los
tornillos vayan al centro de las vigas del
techo para una mayor rigidez.
5. Ajuste la altura total del armazón de
soporte. Afloje y apriete de nuevo los 4
tornillos en las ranuras de ajuste de la
altura si es necesario.
Introduzca cuatro tornillos y cuatro
arandelas colocados en la bolsita para el
montaje. Tenga en cuenta que #4 tornillos
y #4 arandelas deben ser colocados su la
parte frontal, y #4 tornillos y #4 arandelas
deben ser colocados su la parte posterior.
Tenga en cuenta que la campana tiene 10” de
alta y que:
- En techos de 8’, la distancia entre la campa-
na y la parte superior de la cocina debe ser
mínimo 24”, max 27”.
- En techos de 9’, la distancia entre la campa-
na y la parte superior de la cocina debe ser
mínimo 27”, max 30”.
7 13 /
16
”
(198mm)
VISTA SUPERIOR DEL ARMAZÓN
DE SOPORTE
10 7 /
8
” (276mm)
SUPERFICIE DEL
TECHO
TORNILLOS DE
MONTAJE
(6x70mm)
ARANDELAS
(Ø6.4mm)
PARTE
FRONTAL
ENTRAMADO
VIGAS
DEL
TECHO
ARMAZÓN DE
SOPORTE
RANURAS DE
AJUSTE DE LA
ALTURA
10 7 /
8
”
