- 14 -

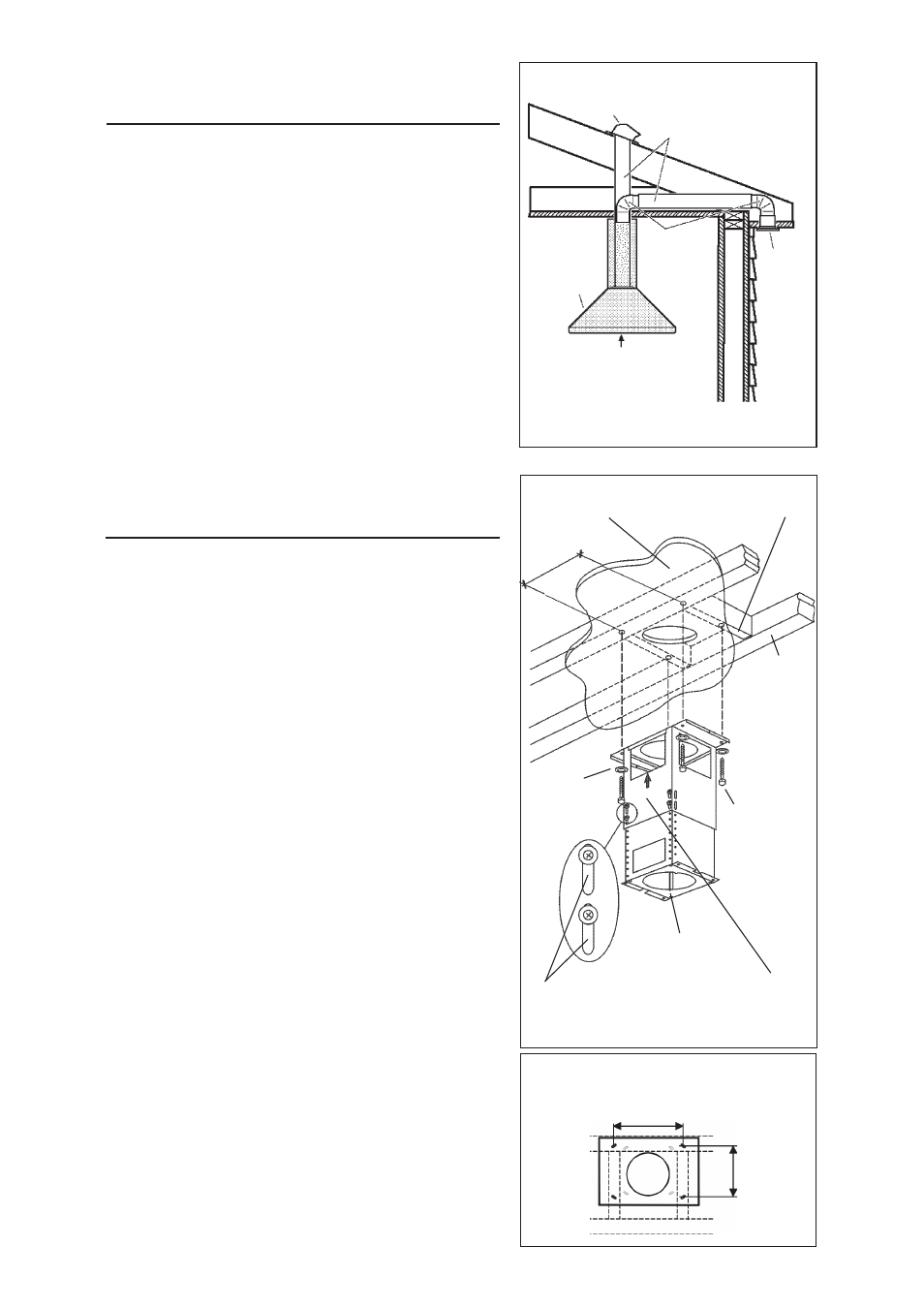

INSTALLATION DU SYSTEME
D’EVACUATION
REMARQUE: Pour réduire les risques
d’incendie, n’utilisez que des tuyaux en métal.
1. Décidez où le tuyau doit être installé, entre
votre hotte et l’extérieur.
2. Un tuyau droit et court permettra à votre hotte
de fonctionner d’une façon plus efficace.
3. Un tuyau long avec des coudes et des
transitions réduira le bon fonctionnement
de votre hotte. En utiliser le moins possible.
4. Installez un couvercle sur le toit ou au mur.
Reliez un tuyau en métal rond de 8” (20cm)
au couvercle et faites-le aller jusqu’à
l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen
d’un ruban pour tuyaux.
COUVERCLE DU TOIT
TUYAU ROND
DE 8”
COUDE ROND
DE 8”
CONDUIT
DÉCORATIF HOTTE
TROU
D’ ÉVA-
CUATION
DE 24”(61cm) À 30”
(76cm) AU-DESSUS
DU PLAN DE CUISSON
INSTALLATION DU SYSTEME
DE SUPPORT
1. Installez, à l’emplacement de votre hotte,
un cadre croisé de 2 x 4 entre les solives
du plafond en suivant les dimensions qui
vous sont indiquées.
2. Perfectionnez la surface du plafond.
Assurez-vous de bien marquer l’empla-
cement des solives et du cadre croisé au
plafond.
3. Placez la structure de support comme
cela est indiqué. Après avoir fait la fixation,
la flèche doit braquer sur le plafond.
4. Fixez la structure de support aux solives et
au cadre croisé au moyen des quatre vis
(6x70mm) et quatre rondelles (D.6.4mm).
Assurez-vous que les vis soient bien
centrées dans les solives et dans le cadre
croisé de sorte que le tout soit bien solide.
5. Réglez la hauteur totale de la structure de
support. Désserrez et resserrez les 4 vis
dans les fissures permettant de régler la
hauteur selon ce qui est nécessaire.
Installez 4 vis (3.9x9.5mm) et 4 rondelles
(D.4.5mm) qui se trouvent à l’intérieur du
sachet accessoires. Considérez que #4 vis
et #4 rondelles doivent être installées sur
le devant, et #4 vis et #4 rondelles doivent
être installées sur la face opposée (arrière).
Considérez que la hauteur de votre hotte est de
10” et que:
- lorsque le plafon est de 8’, le bas de votre hotte
doit être à entre 24” et 27” au maximum au-
dessus du plan de cuisson.
- lorsque le plafon est de 9’, le bas de votre hotte
doit être à entre 27” et 30” au maximum au-
dessus du plan de cuisson.
VUE DE HAUT DU CADRE CROISÉ
7 13 /
16
”
(198mm)
10 7 /
8
” (276mm)
SURFACE DU
PLAFOND
CADRE CROISÉ
DEVANT
SOLIVES DU
PLAFOND
FISSURE POUR
RÉGLAGE EN
HAUTEUR
STRUCTURE
DE SUPPORT
VIS
D’ASSEMBLAGE
(6x70mm)
RONDELLES
(Ø6.4mm)
10 7 /
8
”
