(47) L & R MASTER FADER
Mit diesen Reglern wird der Pegel des Signals festgelegt, das zu den LEFT- bzw. RIGHT-
Ausgängen gesendet wird. Wie bei allen Fadern liegt die optimale Einstellung bei
Leistungsverstärkung (0).
(48) POWER-LED
Diese grüne LED leuchtet auf, wenn der RQ 4300 mit Strom versorgt wird; sie zeigt an, dass
das Gerät eingeschaltet ist.
55
RIGHT
OUT
LEFT
OUT
(BAL) (BAL) (BAL)
(UNBAL)
MONO
OUT
(UNBAL) (UNBAL)
MONO/
LEFT
T=IN
R=OUT
SUB 1
OUT
COMP 1
I/O
RETURN 1
RIGHT
INSERT
(TRS) INSERT
(TRS) INSERT
(TRS)
70 WATTS
100VAC -240VAC
RIGHT LEFT MONO
AUX 2
OUT
(BAL)
(UNBAL)
AUX 1
OUT
(BAL)
(UNBAL)
AUX 3
OUT
(BAL)
(UNBAL)
AUX 4
OUT
(BAL)
AUX 5
OUT
(UNBAL)
AUX 6
OUT
(UNBAL)
T=IN
R=OUT
SUB 2
OUT
COMP 2
I/O
T=IN
R=OUT
SUB 3
OUT
COMP 3
I/O
T=IN
R=OUT
SUB 4
OUT
COMP 4
I/O
RETURN 2
MONO/
LEFT RIGHT
(UNBAL)
POWER
50/60 Hz
(UNBAL)
(UNBAL) (UNBAL) (UNBAL) (UNBAL)
49
50
51
58
57
52 53
54
55
56

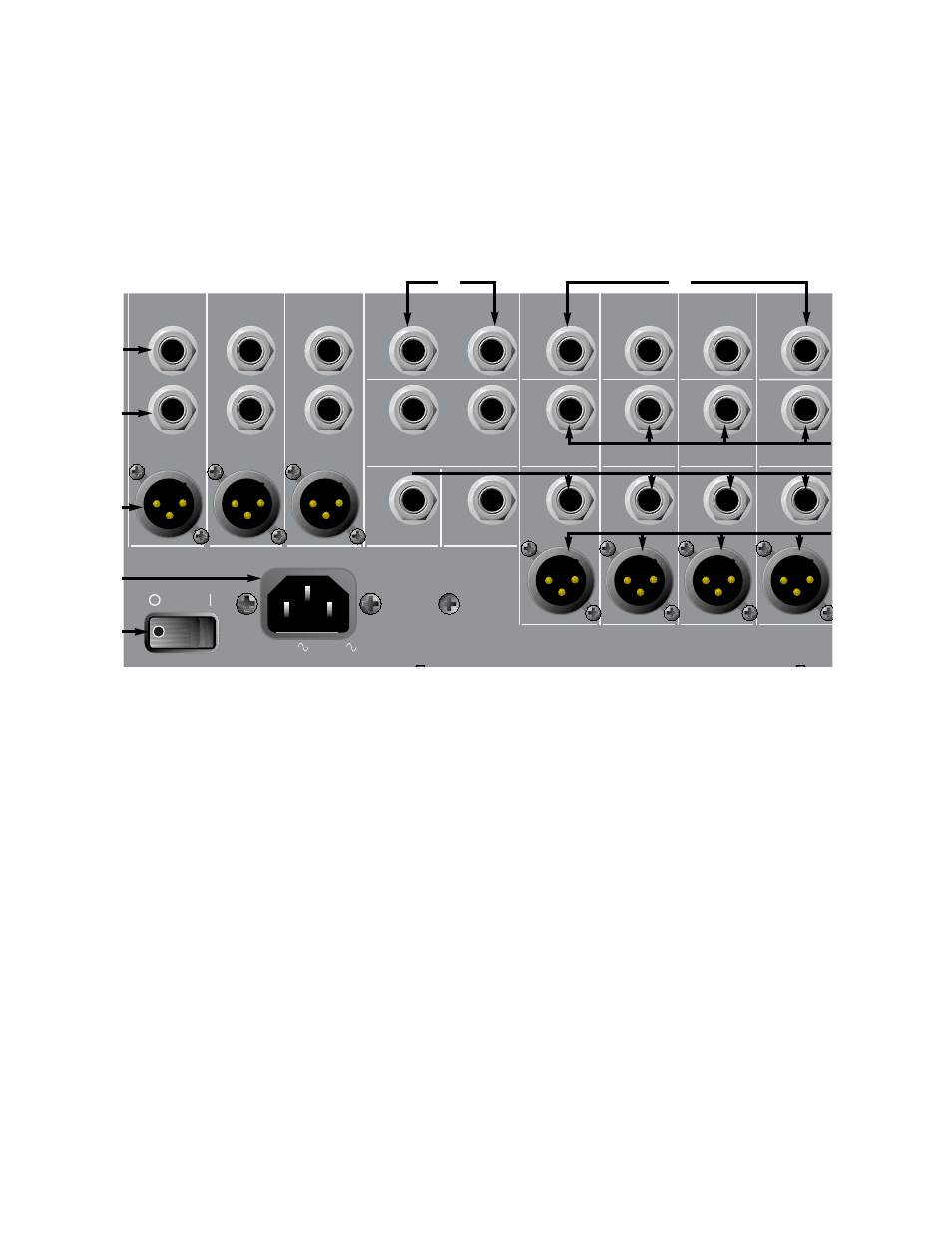

ANSCHLÜSSE AN DER RÜCKSEITE
(49) L, R, MONO INSERT
Diese 1/4"-Stereoklinken (TRS), die für die Kanäle LEFT, RIGHT und MONO vorhanden sind,
ermöglichen den Anschluss eines externen Geräts an den Signalweg, und zwar vor dem
MASTER FADER. Die Spitze ist das gesendete Signal, der Ring ist der Signal-Return. Ein
Schalter an der Klinke schließt den Send an den Return an, wenn kein Stecker eingesteckt
ist. Wird diese Funktion verwendet, muss das Signal zu dieser Klinke zurückgesendet
werden. Wird das Signal nicht zurückgesendet, erfolgt auch keine Ausgangsleistung.
(50) L, R, MONO UNBAL (UNSYMMETRIERTER AUSGANG)
Diese 1/4"-Klinken liefern den Ausgang für ein unsymmetriertes Signal und stehen für die
Kanäle LEFT, RIGHT und MONO zur Verfügung.
(51) L, R, MONO BAL (SYMMETRIERTER AUSGANG)
Diese XLR-Stecker liefern den Ausgang für ein symmetriertes Signal und stehen ebenfalls für
die Kanäle LEFT, RIGHT und MONO zur Verfügung. Unsymmetrierter und symmetrierter
Ausgang können gleichzeitig verwendet werden, beide Ausgangspegel werden jedoch vom
entsprechenden MASTER FADER geregelt.
(52) RETURN-EINGÄNGE
Diese hochohmigen symmetrierten 1/4"-Eingänge (TRS) können als Stereo- oder Einzel-
