(43) HEADPHONE LEVEL
Ce contrôle vous permet d’ajuster le niveau du signal envoyé à la prise casque (42).
(44) LEFT/RIGHT LEVEL DISPLAYS
Ces indicateurs donnent une représentation graphique des signaux envoyés aux sorties
Droite/Gauche (L, R). Le signal est post-fader et l’indicateur vous permet de surveiller les
sorties Left/Right et MONO MASTER. L’indicateur de clipping s’illuminera 2dB avant le niveau
de clipping.
(45) MONO — AFL/PFL LEVEL DISPLAY
Cet indicateur donne une représentation graphique du niveau du signal envoyé à la sortie
mono. Quand un interrupteur AFL/PFL est activé, il indique le niveau du bus AFL/PFL et la
Led de mode AFL/PFL clignote.
(46) MONO MASTER FADER
Ce contrôle permet d’ajuster le niveau du signal envoyé à la sortie MONO. Un sélecteur
adjacent permet d’envoyer le signal post-fader vers le casque d’écoute (42) et les Leds de
niveau AFL/PFL (45). Une Led jaune à coté du sélecteur indique son satut.
(47) L & R MASTER FADERS
Ces contrôles permettent d’ajuster le niveau du signal envoyé vers les sorties LEFT (gauche)
et RIGHT (droite). Comme tous les faders, la position optimum est donnée à 0dB.
(48) POWER LED
Cette Led verte s’illumine lorsque votre unité est mise sous tension.

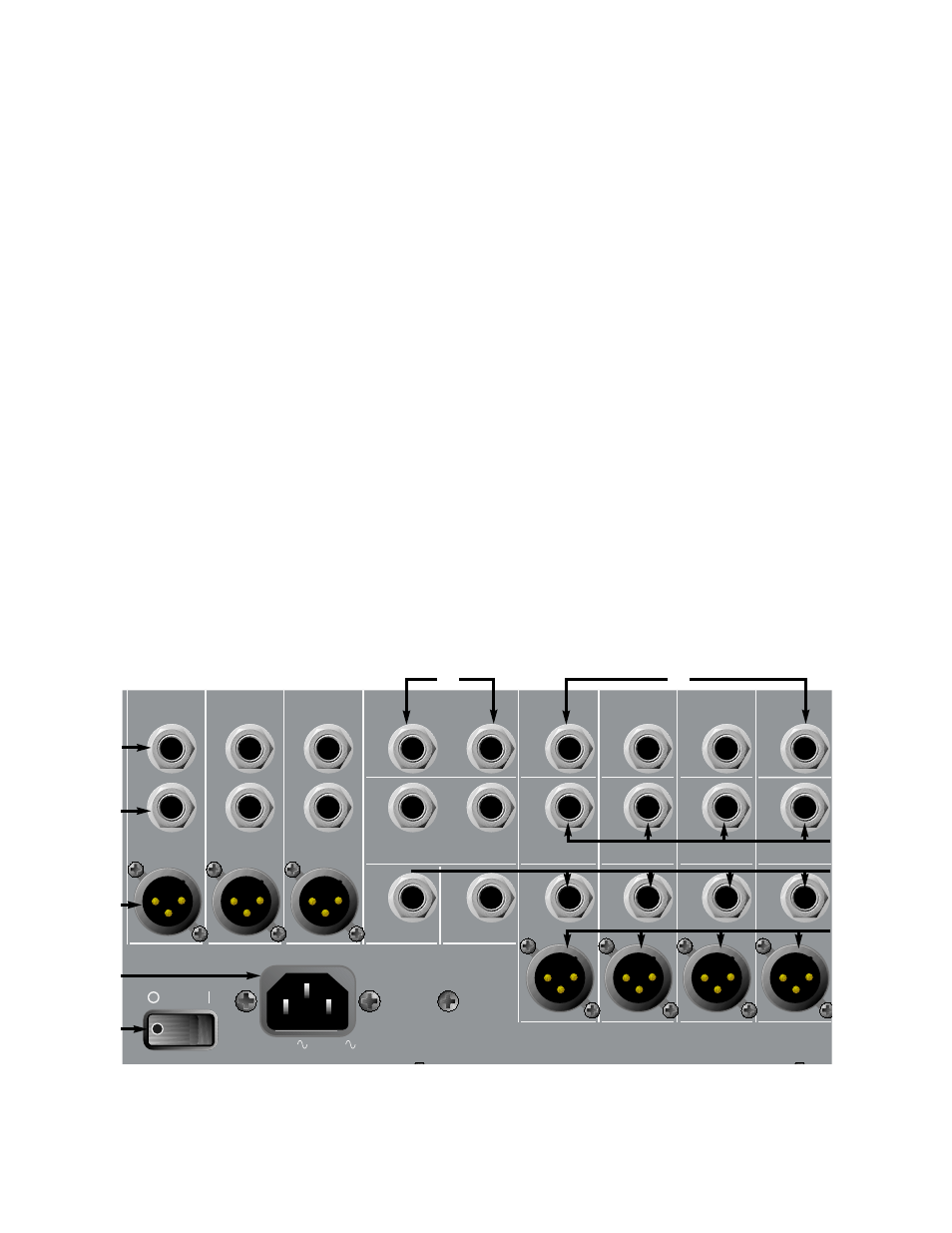

REAR PANEL CONNECTIONS
(49) L, R, MONO INSERT
Ces jacks 1/4" stéréo (TRS) vous permettent d’insérer une unité de traitement de signal sur
les buses LEFT, RIGHT et MONO. L’extrémité (Tip) porte le signal de sortie alors que
l’anneau (Ring) porte le signal de retour. Ces inserts sont pré-fader. Si rien n’est inséré dans
