Peavey RQ 4300 Series - Manual (Page 36)

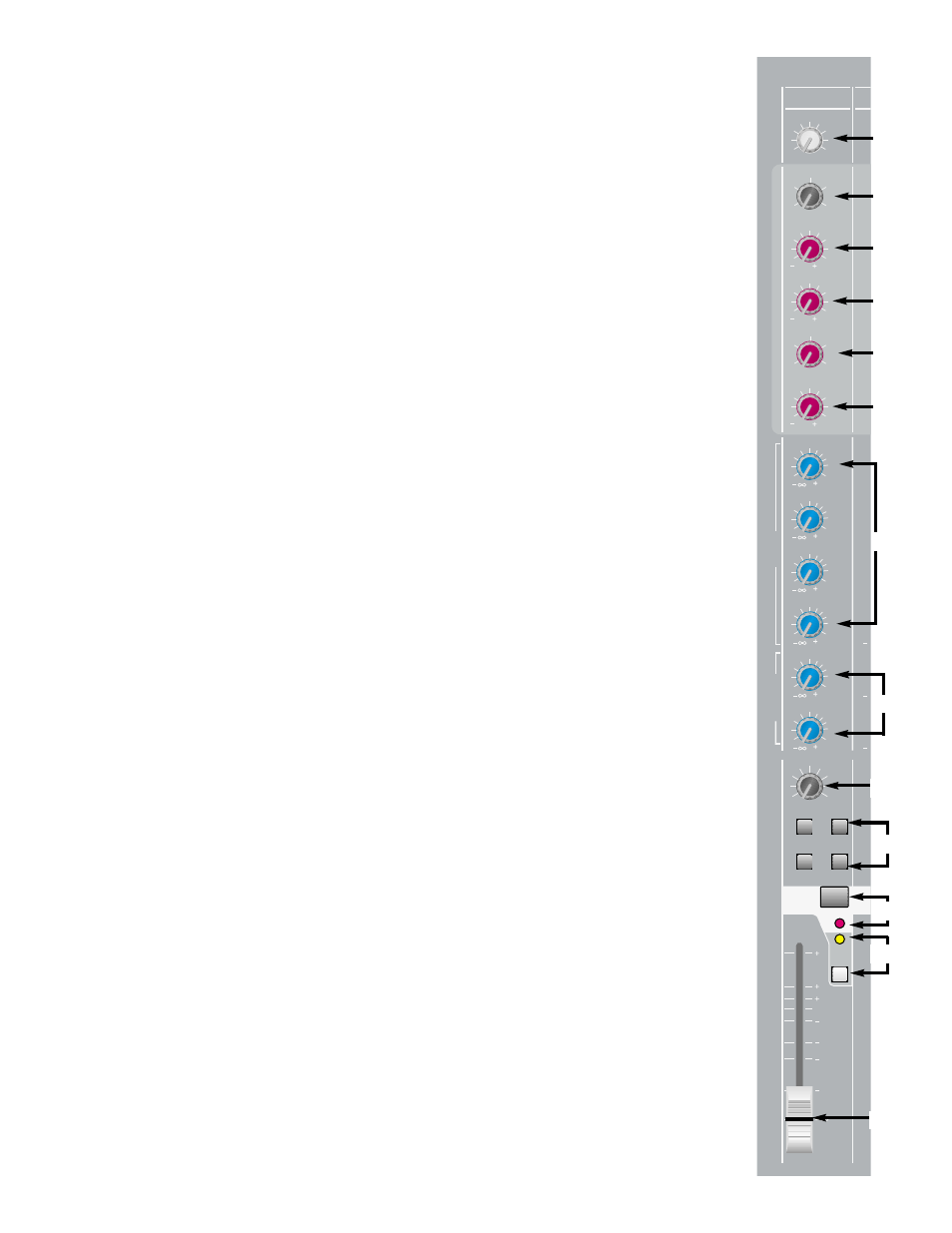

(8) MID FREQ
Ce contrôle permet d’ajuster la valeur de fréquence du centre de la bande
d’altération de l’équalisation médium (MID - 7). Il va de 200 Hz à 6 kHz.
(9) LOW
Ce contrôle de tonalité est actif et vous permet d’altérer uniformément de +/-
15 dB le signal en dessous de 75 Hz.
(10) AUX 1– 4
Ces contrôles permettent d’ajuster le signal envoyé aux buses auxiliaires. Ce
signal est pré-fader (non altéré quelque soit la position du Fader). Le gain
unitaire est en position centrale, et l’action va de (– ∞) à +10 dB. Ces
auxiliaires pré-fader sont souvent utilisés pour envoyer un signal sur les
systémes de retours de scène, et peut également servir pour un
enregistrement indépendant du signal général de sortie.
NOTE: AUX SENDS 1-4 sont d’usine préréglés pour donner un signal pré-
EQ, mai peuvent-être modifiés (modification interne) pour donner un signal
post-EQ.Contactez un centre technique agréé Peavey Electronics pour cette
manipulation. AUX SENDS 5-6 sont toujours post-EQ.
(11) AUX 5 – 6
Ces contrôles permettent d’ajuster le signal envoyé aux buses auxiliaires. Ce
signal est post-fader (non altéré quelquesoit la position du fader). Le gain
unitaire est en position centrale, et l’action va de (– ∞) à +10 dB.
(12) PAN
Ce contrôle détermine l’image stéréo du signal du canal correspondant. Le
tourner dans le sens contre-horaire augmentera la quantité de signal
envoyée vers les buses gauche (LEFT) et les auxiliaires impairs, le tourner
dans le sens horaire augmentera la quantité de signal envoyée vers les
buses droits (RIGHT) et les auxiliaires pairs. Par exemple, avec le sélecteur
de routage (13) en position 1/2 position, tourner le PAN contre-horairement
augmentera le signal sur l’auxiliaire 1 et le tourner horairement augmentera
le signal sur l’auxiliaire 2. La position centrale envoie la même quantité de
signal à chacun.
(13) 1/2, 3/4, L/R, MONO (ASSIGN)
Ces sélecteur post-fader déterminent le routage du signal du canal
correspondant. Par exemple, pour envoyer le signal sur les auxiliaires 1 et 2,
désenclencher le sélecteur 1/2 (position sortie). Le contrôle de panoramique
(12) détermine le ‘partage’ du signal entre les busses 1 et 2.
(14) MUTE SWITCH/MUTE-CLIP LED
Ce sélecteur déconnecte le canal correspondant des buses AUX, SUB, L/R
et MONO. La Led rouge correspondante s’illumine dans ce cas. Lorsque ce
sélecteur est désengagé, la Led de clip (PK) s’illuminera 2 dB avant seuil de
coupure. Ce sélecteur ne déconnecte pas du bus PFL lorsque son sélecteur
correpondant (15) est enclenché.
36
PAN
AUX
1
AUX
2
AUX
3
AUX
4
1
SIG/
PFL
MUTE/
PK
1
dB 10
0
5
3 3
40
15
6
dB 10
0
5
3 3
40
15
6
dB 10
0
5
3 3
40
15
6
dB 10
0
5
3 3
40
15
6
9
5
0 1 0
1
8 2
3 7
6 4
R L
C
HI
GAIN
(dB)
CHANNEL
1/2 3/4
L/R MONO
PRE
POST
EQUALIZATION
AUX
5
dB 10
0
5
3 3
40
15
6
AUX
6
dB 10
0
5
3 3
40
15
6
LOW
(dB)
12
0
1 5 1 5
12
9 9
6 6
3 3
12
0
1 5 1 5
12
9 9
6 6
3 3
10
6
3
0
6
12
30
20
300
150 20
100 50
OFF
LOW
CUT
(Hz)
MID
(dB)
12
0
1 5 1 5
12
9 9
6 6
3 3
MID
FREQ.
(Hz)
6K
2.5K 300
1K 700
200
4
5
6
7
8
9
12
16
10
11
13
14
15
