9

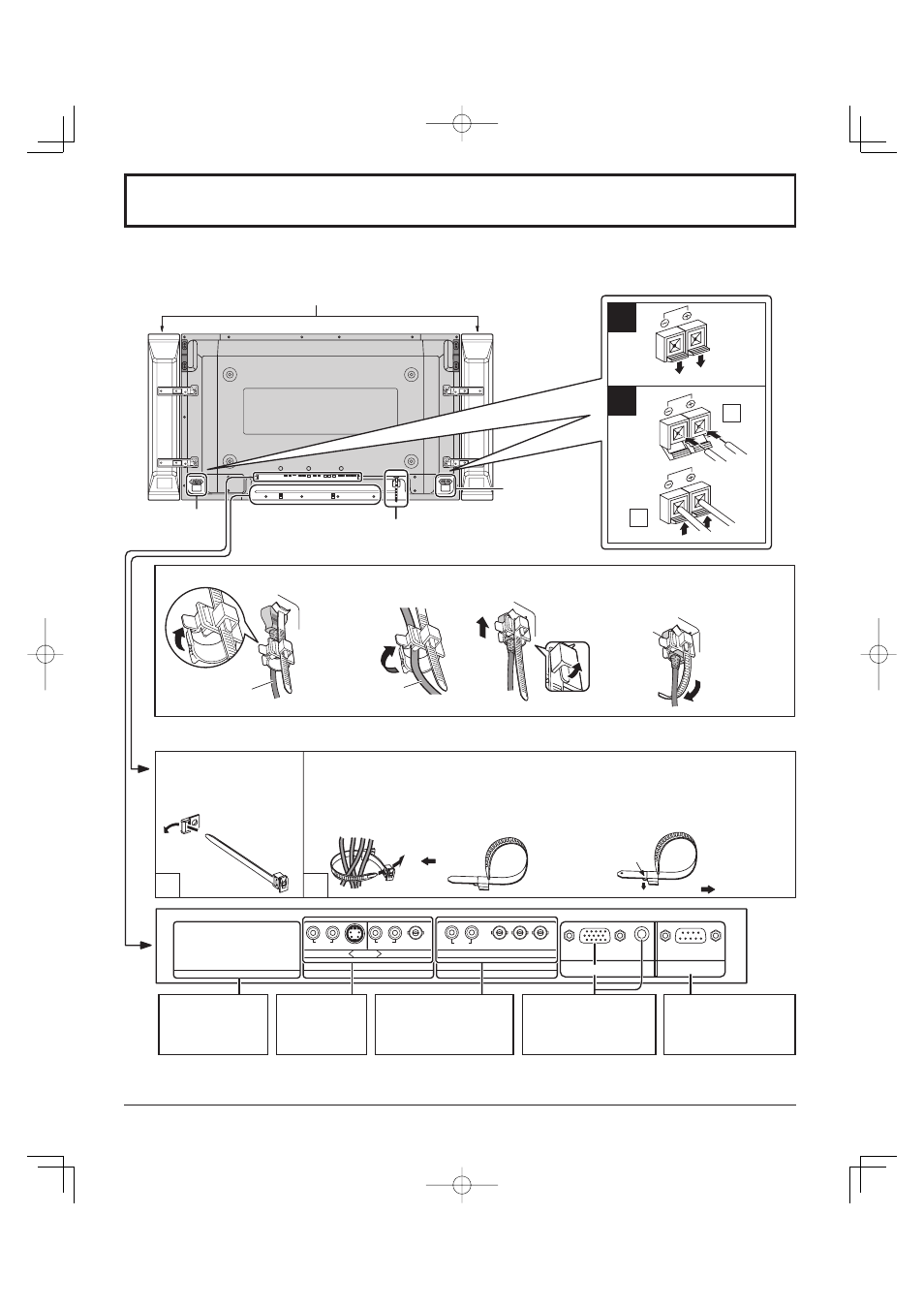

Conexiones
1 2
SERIAL PC IN
AUDIO
SLOT1 SLOT2 SLOT3
VIDEO P R /C R /R P B /C B /B Y/G AUDIO R L
COMPONENT/RGB IN
AUDIO R L AUDIO R L
AV IN B A
S VIDEO
1
2
1
2 Terminales
SPEAKERS (R)
Terminales
SPEAKERS (L)
– Bandas de fi jación de cables
Asegure cualquier exceso de los cables con las bandas según sea necesario.
Cuando conecte los altavoces, asegúrese de utilizar solamente los altavoces opcionales recomendados.
Consulte el manual de instalación de los altavoces para conocer detalles acerca de la instalación.
(Ejemplo: TH-42PS9UK)
Altavoces (Accesorios opcionales)
Pase la banda de fi jación
de cables suministrada a
través de la presilla como
se muestra en la fi gura. Para asegurar los cables conectados a los terminales, ponga la banda de fi jación de
cables alrededor de los cables y luego pase el extremo de la banda que forma la punta
a través del bloque de cierre, como se muestra en la fi gura.
Asegurándose de que los cables estén lo sufi cientemente fl ojos como para reducir
al mínimo la tensión (especialmente el cable de la alimentación), una fi rmemente
todos los cables con la banda de fi jación suministrada.
Del terminal serial de
una computadora
(vea la página 11)
Del terminal de salida
del monitor de una
computadora
(vea la página 10)
Conexión del cable de alimentación de CA (vea la página 13)
Terminales de
vídeo dual
(vea la página 12)
Para apretar: Para afl ojar:
Tire
Tire
Empuje la perilla
3. Deslice el fi jador y fi je fi rmemente
la clavija del cable de alimentación
de CA.
2. Inserte el cable de
alimentación de CA y
cierre el fi jador..
1. Abra el fi jador.
Fijador
Cable de
alimentación de CA
Nota: La clavija de alimentación mostrada en la ilustración puede que no sea del mismo tipo que la suministrada con su aparato.
Cuando afl oje
el fi jador:
Notas:
• Al salir de fábrica, las tarjetas de terminales están instaladas en las ranuras 2 y 3.
• TH-37PH9UK tiene sólo dos ranuras.
– Fijación del cable de alimentación de CA
4. Inserte el punto del
fi jador en el pequeño
orifi cio situado en la parte
i n f e r i o r
derecha de
la cubierta
posterior
según sea
necesario.
Ranuras de inserción
de tableros de
terminales opcionales
(tapadas)
Terminales de entrada
de audio y entrada de
componente/RGB
(vea la página 12)
