37

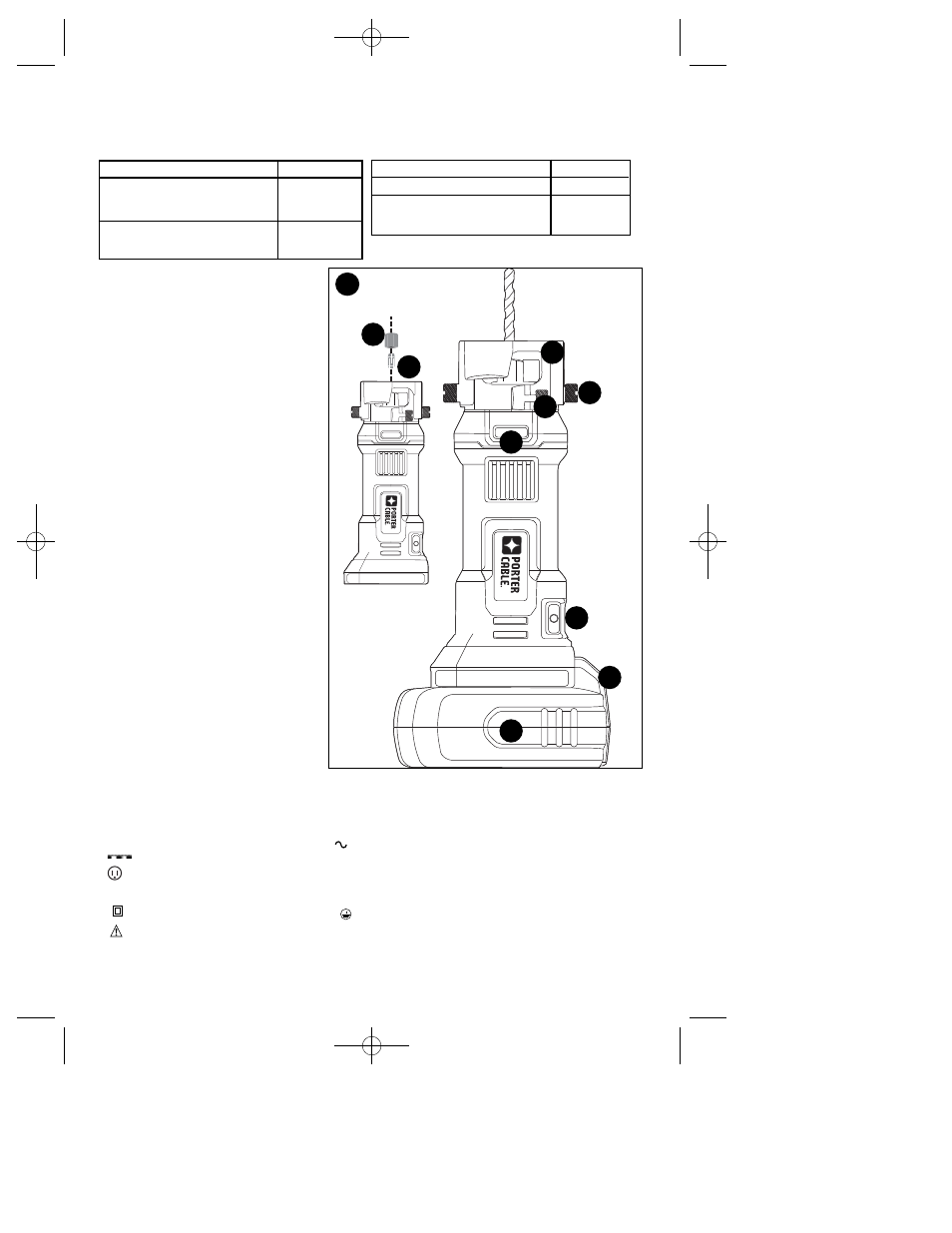

DESCRIPCIÓN DE LAS
FUNCIONES - FIGURA A
1. Interruptor deslizante de
encendido/apagado
2. Botón de bloqueo del eje
3. Guía de profundidad
4. Tornillos de ajuste de la guía
de profundidad
5. Tornillo de extracción de la
guía de profundidad
6. Collar
7. Tuerca del collar
8. Batería (no incluida)
9. Botón de liberación de la
batería (en la batería)
3
1
2
4
5
A
8
9
6
7
Cargadores y paquetes de baterías de
LI-ION
Batería: LI-ION de 18 V
Cargador: LI-ION
PC18BL
PC18BLX
PC18BLEX
PCLMVC
PCXMVC
Descripción N.º de cat.
Cargadores y paquetes de baterías de
NI-CD
Este producto es compatible con todas las baterías y los cargadores detallados en
el siguiente cuadro.
Batería: NI-CD de 18V
Cargador: NI-CD
PC18B
PCMVC
PCXMVC
Descripción N.º de cat.
SÍMBOLOS
• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y
sus definiciones son los siguientes:
V ..............voltios A ............amperios
Hz ............hertz W ............vatios
min ............minutos ..........corriente alterna
..........corriente continua no ..........no velocidad sin carga
..............Construcción Clase I
(con conexión a tierra)
............Construcción de clase II ........terminal a tierra
............ símbolo de alerta de .../min o rpm..revoluciones o reciprocidad por minuto
seguridad
IPM..........impactos por minuto BPM ............beats per minute (golpes por minuto)
