21
SYMBOLES
• Lʼétiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les
symboles et leurs définitions sont indiqués ci-après :
V ..............volts A................ampères
Hz ............hertz W ..............watts
min ............minutes ............courant alternatif
..........courant continue non ............régime à vide
............Construction de classe I
(mis à la terre)
............Construction classe II
............borne de terre
............ symbole dʼalerte à la .../min ou rpm..révolutions ou alternance par minute
sécurité
IPM.............impacts par minute BPM.....................coups par minute
• En cas dʼutilisation dʼune rallonge, sʼassurer que les valeurs nominales de la rallonge
utilisée correspondent bien à celles de lʼoutil alimenté. Lʼusage dʼune rallonge de calibre
insuffisant causera une chute de tension entraînant perte de puissance et surchauffe.
Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et
lʼintensité nominale indiquée sur la plaque signalétique. En cas de doutes, utiliser le
calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.
Calibre de fil minimum recommandé pour les rallonges
Longueur totale de la rallonge
25 pi
50 pi 75 pi 100 pi 125 pi 150 pi 175 pi
7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m
Calibre AWG
18 18 16 16 14 14 12

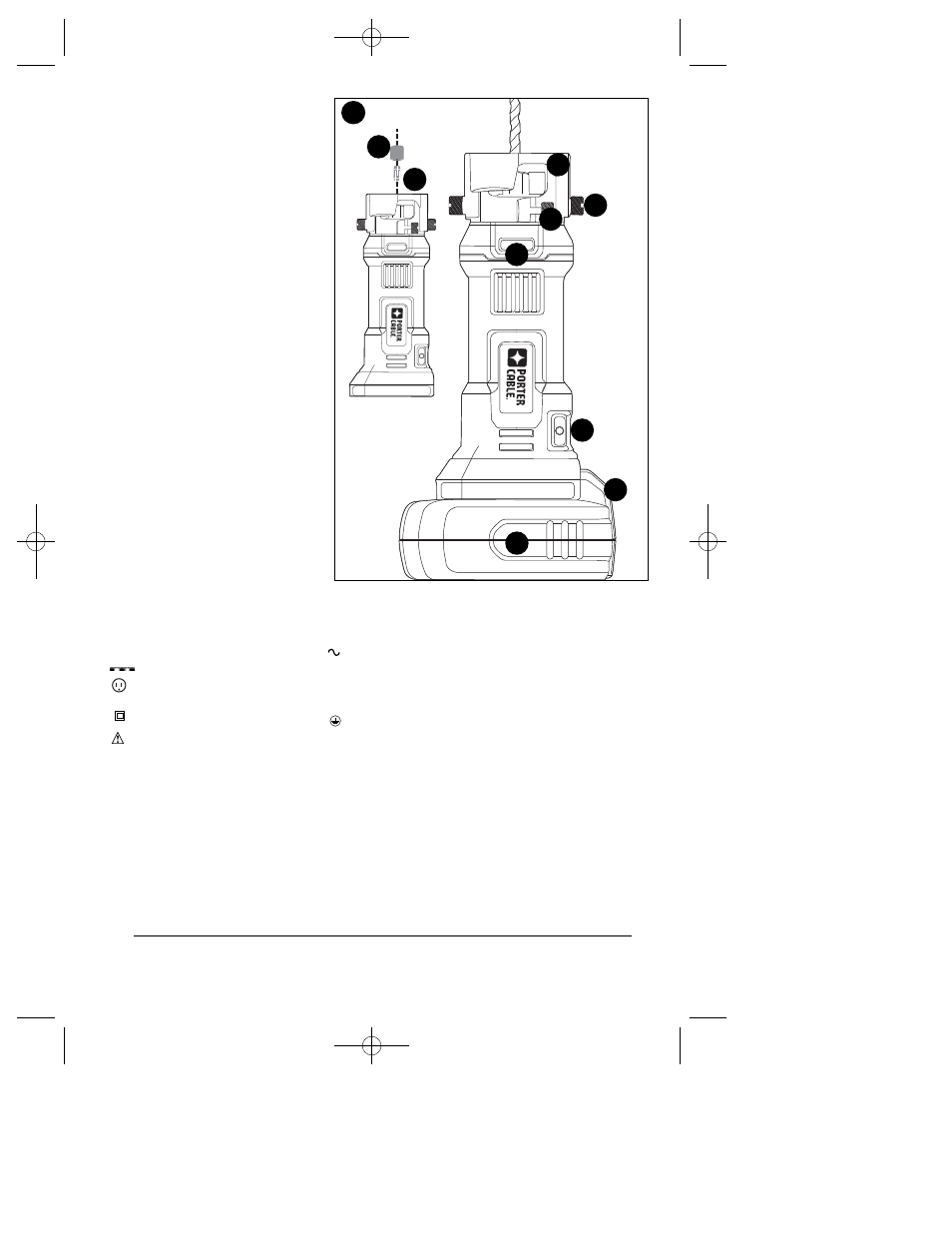

DESCRIPTION FONCTIONNELLE
- FIGURE A
1. Interrupteur à glissière
marche/arrêt
2. Bouton de verrouillage de la
broche
3. Guide de profondeur
4. Vis de réglage du guide de
profondeur
5. Vis de démontage du guide
de profondeur
6. Bague
7. Écrou de la bague
8. Bloc-piles (non compris)
9. Bouton de dégagement du
bloc-piles (sur le bloc-piles)
3
1
2
4
5
A
8
9
6
7
