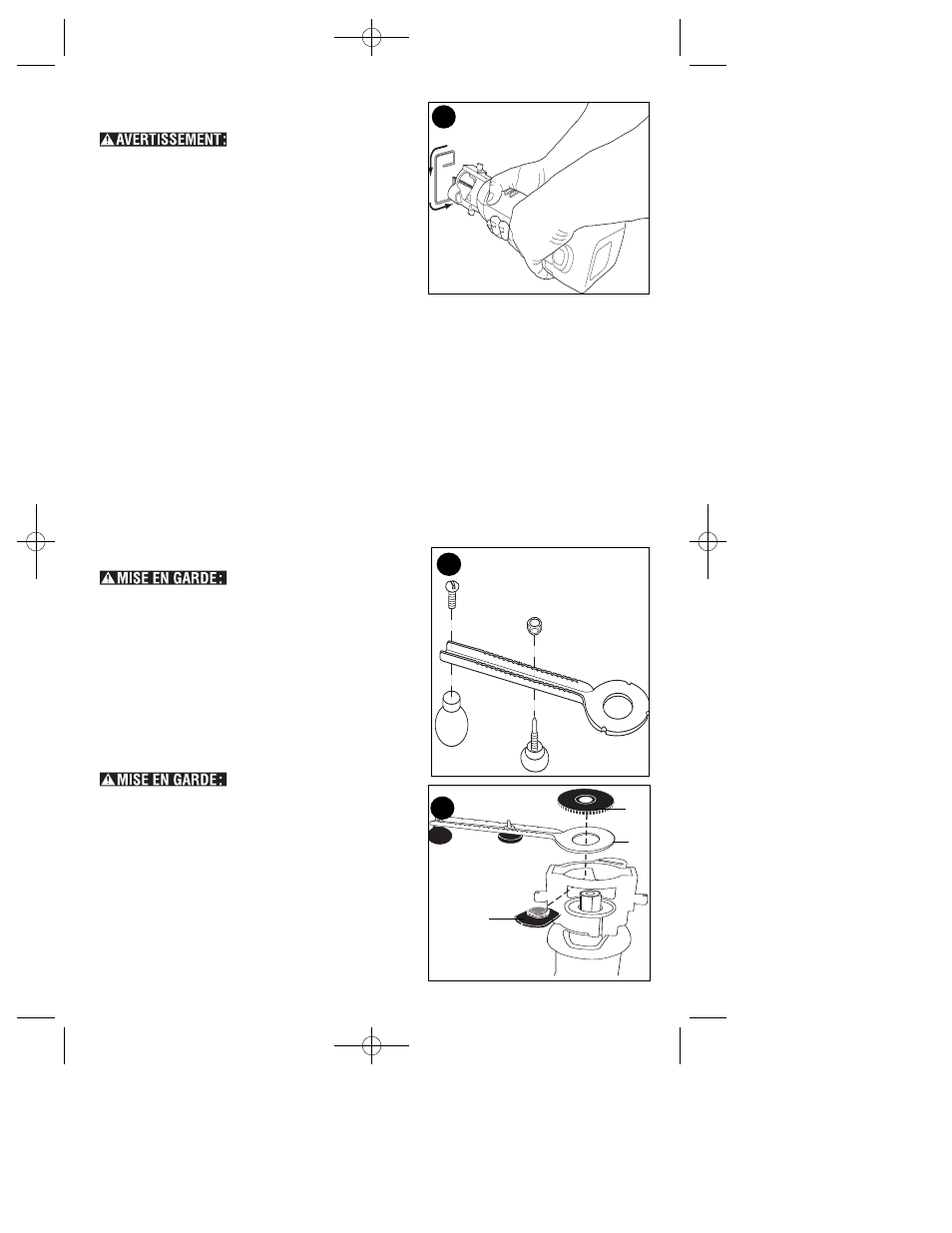

DÉCOUPE DʼUN TROU POUR UNE PRISE
ÉLECTRIQUE (FIGURE H)
risque de choc électrique.
Couper le courant de tous les circuits électriques
situés à proximité de la zone où on prévoit
effectuer une telle coupe.
1. Pousser les fils électriques au fond de la boîte à
prises afin dʼéviter de les endommager, le cas
échéant.
2. Avant dʼinstaller le panneau de plâtre sur la
boîte à prises, indiquer lʼemplacement
approximatif du centre de la boîte sur le
panneau. Vérifier lʼépaisseur du matériau afin de
sʼassurer que la mèche utilisée est suffisamment longue pour le traverser
complètement.
3. Fixer le panneau au moyen de quelques attaches, en prenant soin dʼéviter le
montant auquel est fixée la boîte à prises, afin de permettre au panneau de plâtre
de fléchir légèrement autour de la boîte en saillie.
4. Mettre lʼoutil en marche puis, en le tenant fermement des deux mains, enfoncer la
mèche directement au centre de la boîte à prises.
5. Diriger la mèche vers la droite, jusquʼà ce quʼelle atteigne le côté de la boîte; retirer
la mèche suffisamment pour passer par-dessus la boîte, puis lʼenfoncer de nouveau
dans le matériau en lʼaccotant légèrement sur lʼextérieur de la boîte.
6. Suivre le contour de la boîte, tel quʼillustré, en exerçant une légère pression contre
celle-ci afin dʼéviter de faire dévier lʼoutil et de sʼassurer dʼobtenir une coupe
précise.
7. Retirer les retailles et la poussière de la boîte. Fixer le panneau de plâtre de façon
définitive.
MONTER LE TRÉPAN (FIGURE I)
risque de lacération. Éteindre
lʼoutil et enlever la pile avant dʼeffectuer tout
réglage ou dʼenlever/dʼinstaller des fixations ou
accessoires.
1. Fixer la poignée et le bouton pivot comme le
montre la figure I.
FIXER LE TRÉPAN (FIGURE J)
risque de lacération.
Éteindre lʼoutil et enlever la pile avant
dʼeffectuer tout réglage ou dʼenlever/dʼinstaller
des fixations ou accessoires.
1. Mettre lʼadaptateur (A) sous lʼouverture du guide
de profondeur.
2. Mettre le bras du trépan (B) au sommet du guide
de profondeur.
3. Vissez la rondelle filetée (C) sur l'adapteur pour
fixer le bras du trépan (B).
28
I
J
A
B
C
H
