Mouse Connector: JKBMS1
The mainboard provides a standard PS/2
®
mouse mini DIN connector for
attaching a PS/2
®
mouse. You can plug a PS/2
®
mouse directly into this

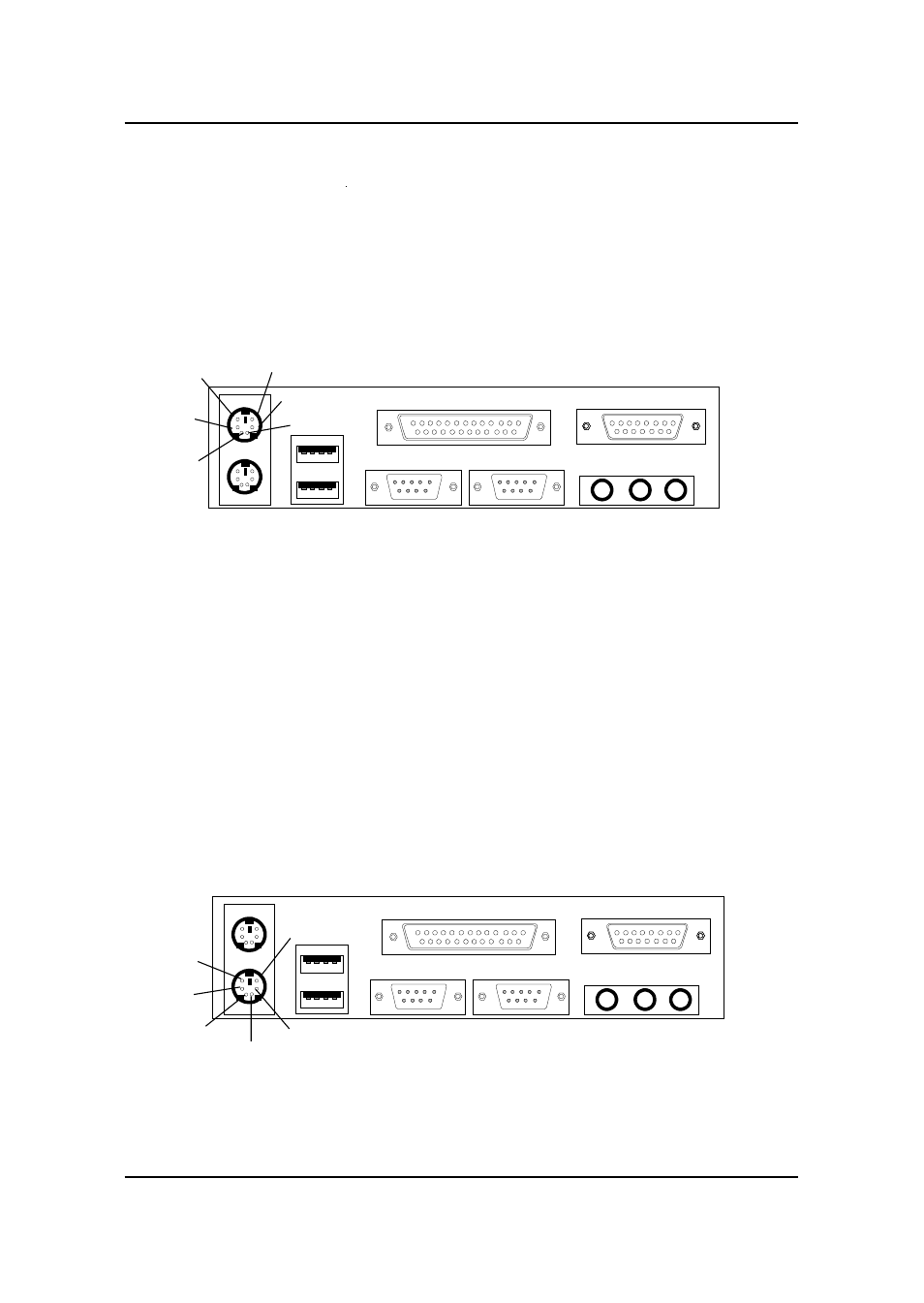

connector. The connector location and pin definition are shown below:
Keyboard Connector: JKBMS1
The mainboard provides a standard PS/2
®
keyboard mini DIN connector for
attaching a keyboard. You can plug a keyboard cable directly to this
connector.
PS/2 Mouse (6-pin Female)
PS/2 Keyboard (6-pin Female)
P i n 1
Mouse DATA
P i n 6
NC
P i n 2
NC
P i n 4
VCC
P i n 3
GND
P i n 5
Mouse Clock
P i n 1
KBD DATA
P i n 6
NC
P i n 2
NC
P i n 3
GND
P i n 5
KBD Clock
P i n 4
VCC
