Funciones avanzadas
Conexiones
A
V
recomendadas
A N T
AV IN
A N T AV IN

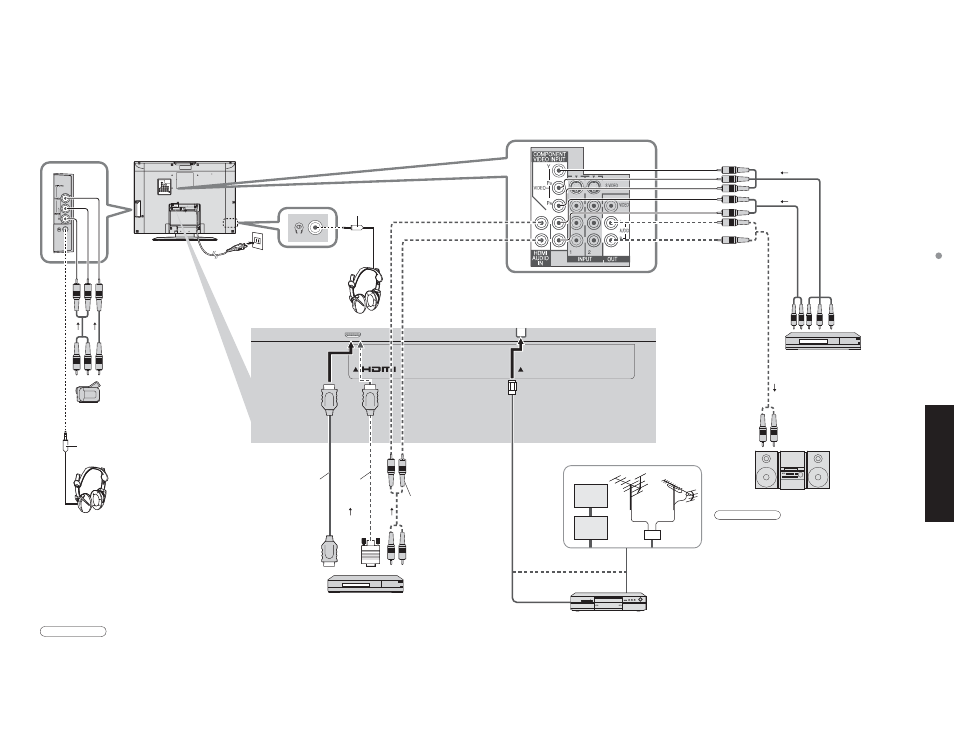

Conexiones AV recomendadas
Estos diagramas muestran nuestras recomendaciones sobre cómo conectar el televisor a varios equipos.
Para hacer otras conexiones, consulte las instrucciones de cada equipo y las especificaciones (pág. 30).
Para obtener ayuda adicional, visite nuestro sitio Web: www.panasonic.com
Clavija M3
Parte posterior de
la unidad
Ŷ Para ver imágenes de
cámara de vídeo
Los cascos auriculares/
auriculares (no suministrados)
Cable de alimentación de CA (Conecte
después de haber terminado todas las
demás conexiones.)
Nota
•
Los equipos HDMI individuales tal vez requieran configuraciones de menús específicas adicionales para cada
modelo. Consulte sus manuales de instrucciones respectivos.
Amplificador
Cámara de vídeo
Videograbadora
Reproductor DVD
Ŷ Para ver DVDs
Reproductor DVD
Receptor digital
multimedia
Ŷ Para escuchar la
televisión por altavoces
•
Ponga el canal de televisión en CH3 ó CH4 para
utilizar la conexión del receptor de televisión por cable.
•
Para tener más información acerca de la conexión
del receptor de televisión por cable, consulte a su
compañía de televisión por cable local.
•
Las señales de entrada de vídeo y audio conectadas a
un terminal especificado en “Para-prog-out” (págs. 12-
13) no pueden salir por los terminales “OUTPUT”.
•
Para impedir el aullido y la oscilación de la imagen,
establezca la configuración “Para prog-out” cuando
conecte la videograbadora mediante una conexión en
bucle. (pág. 12)
•
Cuando se conecte un equipo (STB, DVD, etc.) a los
terminales HDMI ó COMPONENT sólo se podrán
obtener señales de audio. No se pueden reproducir
señales de vídeo.
Notas
Ŷ Grabadora DVD /
Videograbadora
Receptor de
televisión
por cable
Televisión
por cable
у
у
[ejemplo: TC-32LX60C] [modelo que no sea TC-23LX60]
Los cascos auriculares/
auriculares (no suministrados)
Ŷ Para ver imágenes
de vídeo digital
Reproductor DVD ó
receptor digital multimedia
(Máquinas compatibles con
HDMI solamente)
Cable HDMI Cable de
conversión
HDMI-DVI
Ŷ Control con HDMI
(pág. 19)
DIGA
(Grabadora DVD de Panasonic)
Cable de
audio
ó
•
Conecte con cable HDMI
Clavija M3
[TC-23LX60]
