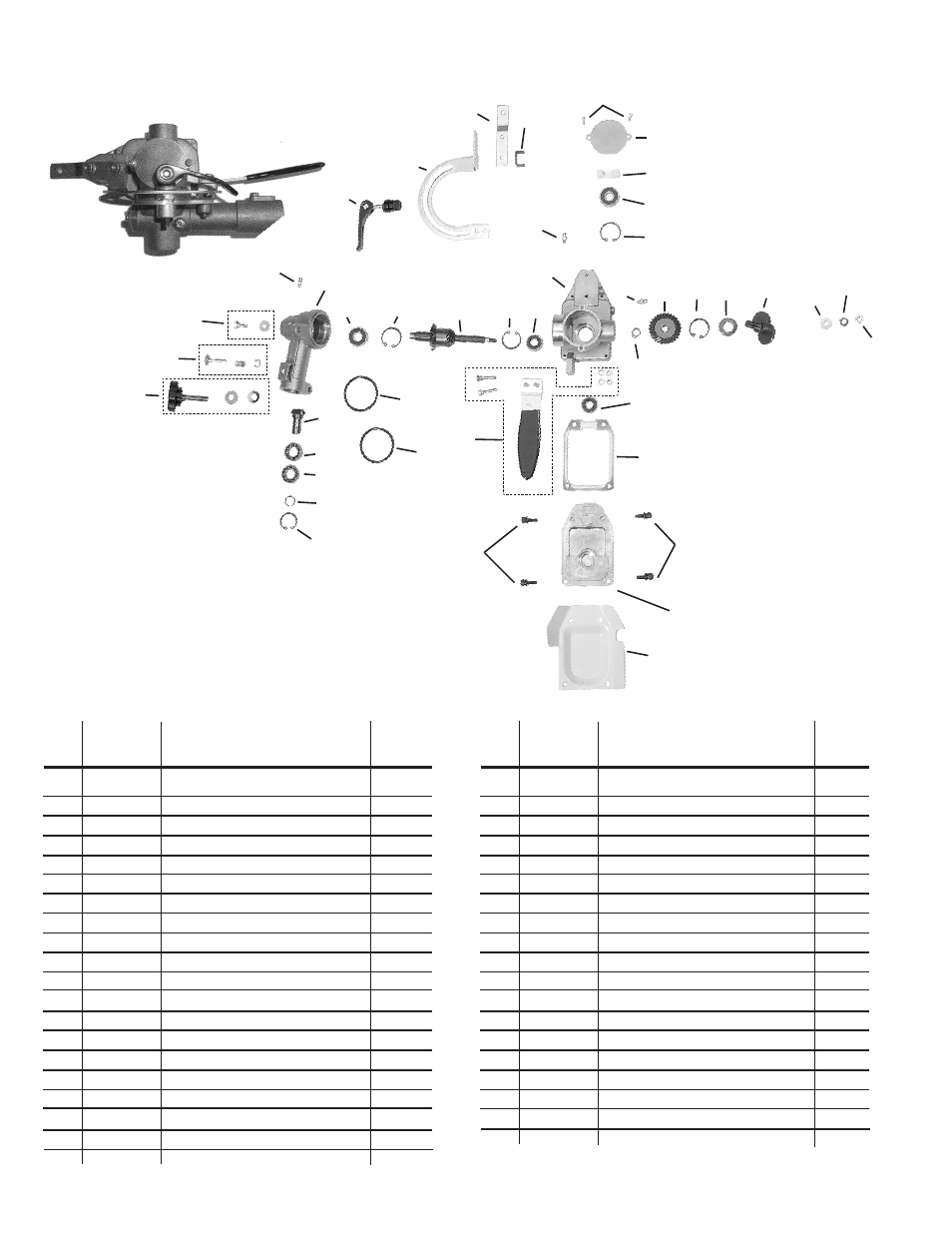

Little Wonder 2300 - Manual (Page 60)

16.
C. Caja de engranaje
Clave Comp.
Núm. Núm.
Descripción Cant.
23 330400 Ensamble de la carcasa del engranaje 1
24 330401 Tapa superior 1
25 330402 Engrane 1
26 330403 Cojinete 6000DDU 2
27 330404 Carcasa del engranaje 1
28 330405 Manivela 1
29 330406 Cojinete 608DD 2
30 330407 Empaque 1
31 330408 Placa de la cubierta 1
32 330409 Eje del engrane 1
33 330410 Sello tórico (arandela redonda de caucho) 1
34 330411 Carcasa del engranaje 1
36 330413 Piñón del diferencial con tapón 1
37 330414 Cojinete 6901Z 1
38 330415 Retén del vástago (juego) 1
39 330419 Grasera 3
40 330420 Juego de la palanca de desembrague rápido 1
41 330421 Barra de apoyo 1
42 330422 Manubrio (incluye tuercas y tornillos) 1
43 330423 Felpa 1
Clave Comp.
Núm. Núm.
Descripción Cant.
44 330424 Placa de frotamiento 1
45 330425 Guía del ángulo de las cuchillas 1
46 330426 Protector de la carcasa 1
59 330504 Tornillo de la cubierta (M4x8) 2
60 330505 Anillo sujetador del engranaje 1
61 330506 Anillo sujetador del cojinete 6000DDU 2
62 330507 Anillo sujetador 1
63 330508 Tornillo de la placa de la cubierta (M5x16) 4
64 330509 Tuerca M6 x P1.0 1
65 330510 Arandela # 6 1
66 330511 Arandela de ataque 1
67 330512 Anillo sujetador del cojinete 608DD 1
68 330513 Tornillo M6 x 14 c/arandela 1
69 330514 Anillo sujetador 24 1
70 330515 Anillo sujetador 12 1
71 330516 Juego de perillas (M8 x 35) 1
72 330522 Arandela Templada 1
73 330457 Cojinete 6901 1
74 330523 Sello tórico (arandela redonda de caucho) 1
