15.

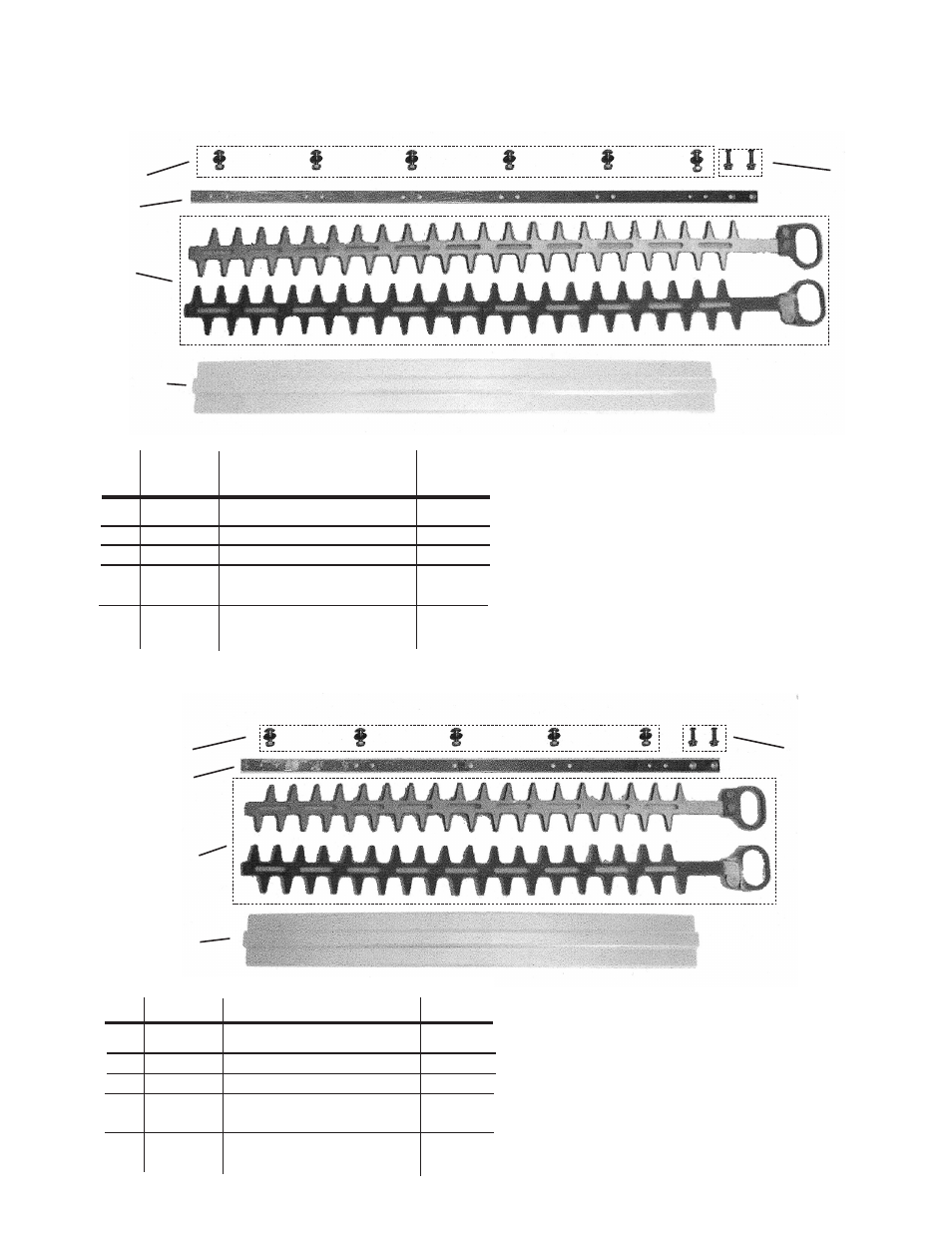

Diagrama de los componentes
A. Ensamble de las cuchillas de 25 pulg. (64 cm) (Modelo 2300)
Clave Comp.
Núm. Núm.
Descripción Cant.
47 330451* Juego de cuchillas de 64 cm 1
49 330453 Armazón de la barra de 64 cm 1
51 330455 Cubierta de la cuchilla de 64 mm 1
55 330501** Tornillo prisionero para las cuchillas
de 64 cm
1
57 330502*** Tornillo prisionero para el
armazón de la barra 1
Clave Comp.
Núm. Núm.
Descripción Cant.
48 330450* Juego de cuchillas de 51 cm 1
50 330452 Armazón de la barra de 51 cm 1
52 330454 Cubierta de la cuchilla de 51 cm 1
56 330500** Tornillo prisionero para las
cuchillas de 51 cm
1
57 330502*** Tornillo prisionero para el
armazón de la barra 1
B. Ensamble de las cuchillas de 20 pulg. (51 cm) (Modelo 2310)
55
49
47
51
57
57
50
48
52
56
* Juego de cuchillas – 2 de 25 pulg. (64 cm)
** Juego de tornillos – Incluye 5 tornillos M6 17.5, 1
tornillo M6 x 20, 6 arandelas, y 6 tuercas.
*** Juego de tornillos – Incluye 2 tornillos con sus
tuercas
* Juego de cuchillas – 2 de 20 pulg. (51 cm)
** Juego de tornillos – Incluye 4 tornillos M6 17.5, 1
tornillo M6 x 20, 5 arandelas, y 5 tuercas.
*** Juego de tornillos – Incluye 2 tornillos con sus tuercas
