Operación
ADVERTENCIA - PELIGRO
EL OPERARIO DE ESTA PODADORA DE
ARBUSTOS ES RESPONSABLE DE LOS
ACCIDENTES O PELIGROS A QUE SE
EXPONGA ÉL MISMO, OTRAS PERSONAS, O
BIENES DE SU PROPIEDAD.
Instrucciones del ensamblado
ADVERTENCIA - PELIGRO
EL ENSAMBLADO INAPROPIADO DE ESTA
PODADORA PUDIERA DAR COMO RESULTADO
LESIONARSE GRAVEMENTE. ASEGÚRESE DE
SEGUIR CUIDADOSAMENTE TODAS LAS
INSTRUCCIONES.
SI TUVIERA ALGUNA DUDA, COMUNÍQUESE CON
SU CONCESIONARIO LOCAL O A NUESTRA
FÁBRICA AL (215) 357-5110.
ADVERTENCIA - PELIGRO
¡LAS CUCHILLAS ESTÁN SUMAMENTE FILOSAS!
PARA EVITAR LESIONARSE AL DESEMPACAR LA
PODADORA DE ARBUSTOS, EVITE SUJETARLA POR
LAS CUCHILLAS.

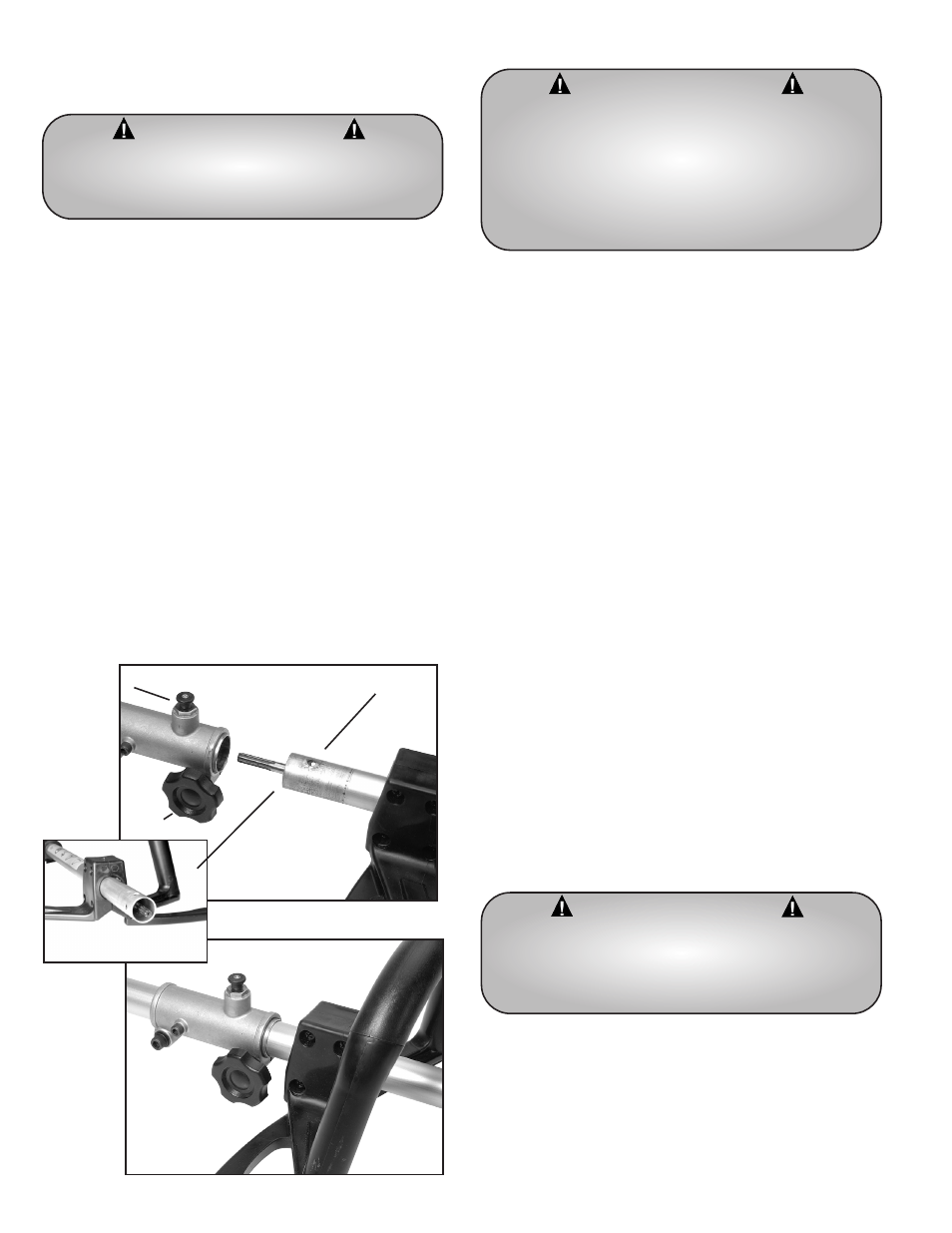

Paso 1
Paso 2
Vista frontal
Perilla
Vástago del resorte
Agujero en la
barra
6.
A. Modelos con la barra corta
1. Su podadora de arbustos Little Wonder ha sido casi
ensamblada en su totalidad desde la fábrica. No será
necesario de ninguna herramienta para terminar con el
ensamble necesario.
2. Tire del vástago con resorte hacia arriba, instalado en el
ensamble del cabezal de la cuchilla, y deslícelo hacia
dentro del recubrimiento de la barra o hacia el impulsor de
la barra.
3. Una vez que el impulsor de la barra esté alineado
apropiadamente, el vástago con resorte del cabezal de la
cuchilla caerá dentro del agujero en la barra.
4. Tire de la soga para mover la caja de engranaje y
asegurarse de que el vástago se haya colocado firmemente
en el agujero de la barra. La podadora de arbustos pudiera
dañarse si la caja de engranaje no se engrana
completamente con el impulsor de la barra.
5 Apriete la perilla redonda.
6. Los manubrios han sido ensamblados desde la fábrica y
colocados según la talla promedio de un hombre. Los
manubrios en semicírculo podrán ajustarse en la posición
que prefiera el operario, bastando aflojar los tornillos y
deslizar los manubrios hacia arriba o hacia abajo de la
barra.
B. Modelos con la barra larga
1. Su podadora de arbustos Little Wonder ha sido casi
ensamblada en su totalidad desde la fábrica. No será
necesario de ninguna herramienta para terminar con el
ensamble necesario.
2. Tire del vástago con resorte hacia arriba del ensamble de la
barra de 24 pulg. (61 cm) y deslícelo hacia dentro del
recubrimiento de la barra o hacia el impulsor de la barra.
3. Una vez que el impulsor de la barra esté alineado
apropiadamente, el vástago con resorte de la barra de 24
pulg. (61 cm) caerá dentro del agujero en la barra de 36
pulg. (91 cm).
4. Tire del vástago con resorte hacia arriba, mismo que se
ubica en el ensamble del cabezal de la cuchilla, y deslícelo
hacia dentro del recubrimiento de la barra de 24 pulg. (61
cm) hacia el impulsor de la barra.
5. Una vez que el impulsor de la barra esté alineado
apropiadamente, el vástago con resorte del cabezal de la
cuchilla caerá dentro del agujero en la barra.
6. Tire de la soga para mover la caja de engranaje y
asegurarse de que el vástago se haya colocado firmemente
en el agujero de la barra. La podadora de arbustos pudiera
dañarse si la caja de engranaje no se engrana
completamente con el impulsor de la barra.
7. Apriete la perilla redonda.
8. Los manubrios han sido ensamblados desde la fábrica y
colocados según la talla promedio de un hombre. Los
manubrios en semicírculo podrán ajustarse en la posición
que prefiera el operario, bastando aflojar los tornillos y
deslizar los manubrios hacia arriba o hacia abajo de la
barra.
