Fonctionnement
AVERTISSEMENT • DANGER
L’UTILISATEUR DE CE TAILLE-HAIES EST
RESPONSABLE DES ACCIDENTS OU DES
DANGERS ENVERS LUI-MÊME, LES AUTRES
PERSONNES OU LEURS BIENS.
Consignes d’assemblage
AVERTISSEMENT • DANGER
UN ASSEMBLAGE INCORRECT DE CE TAILLE-
HAIES PEUT PROVOQUER DES BLESSURES
GRAVES. VEILLER À SUIVRE TOUTES LES
CONSIGNES AVEC ATTENTION.
POUR TOUTE QUESTION, CONTACTER LE
REVENDEUR LOCAL OU NOTRE USINE
AU (215) 357-5110.
AVERTISSEMENT • DANGER
LES LAMES SONT EXTRÊMEMENT COUPANTES.
POUR ÉVITER DE SE BLESSER PENDANT LE
DÉBALLAGE DU TAILLE-HAIES, NE PAS LE SAISIR
PAR LES LAMES.

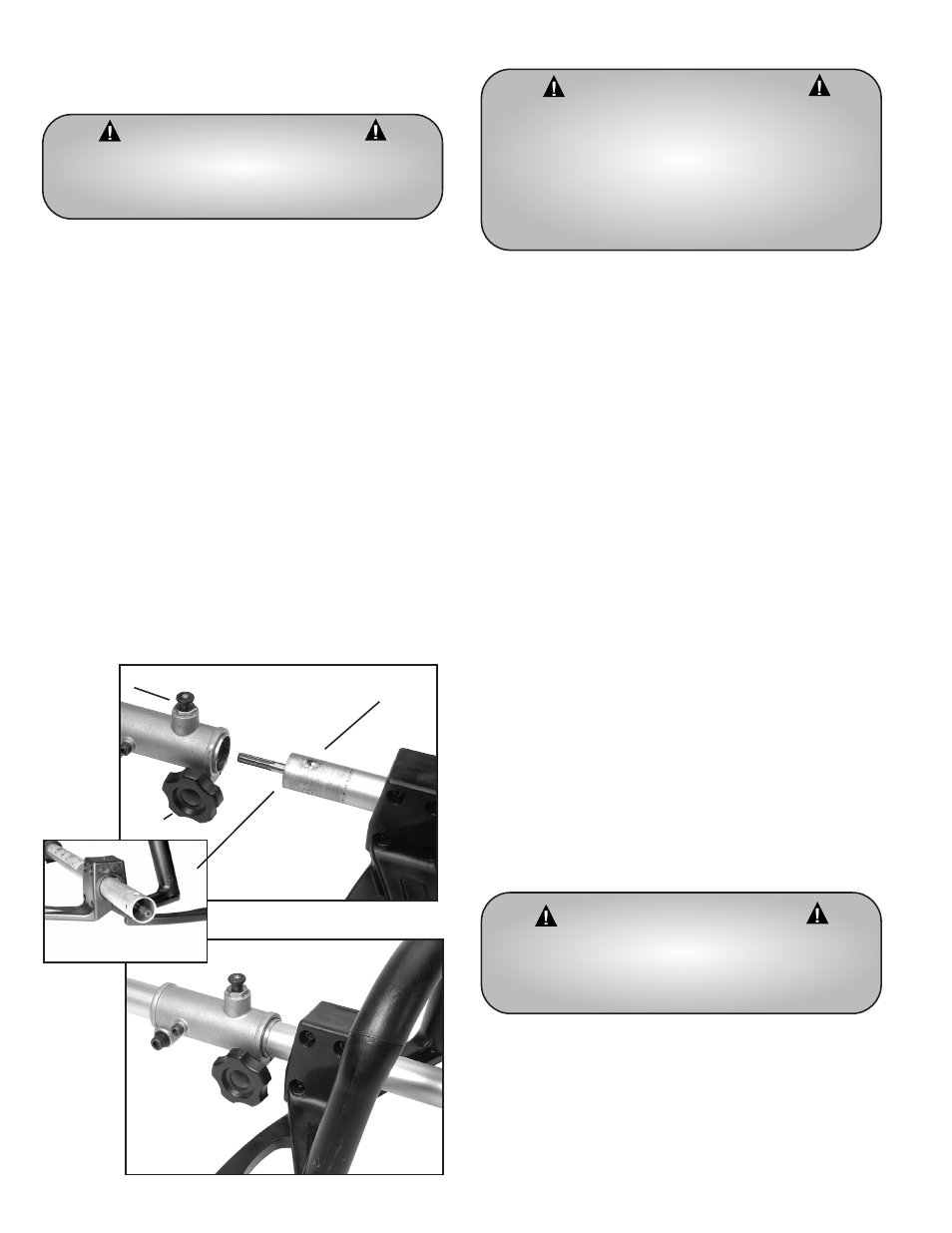

Étape 1
Étape 2
Vue de face
Bouton
Goupille à ressort
Orifice du
manche
6.
A. Modèles à manche court
1. Le taille-haies Little Wonder a été assemblé en
grande partie pour vous à l’usine. Aucun outil n’est
nécessaire pour achever l’assemblage.
2. Tirez sur la goupille à ressort de la tête de coupe et enfilez-
la sur le manche en alignant l’arbre d’entraînement.
3. Lorsque l’arbre d’entraînement est correctement aligné, la
goupille de la tête de coupe s’enfonce d’elle-même dans
l’orifice du manche.
4. Tirez sur la boîte d’engrenages pour vérifier que la
goupille est correctement engagée dans le manche. Un
engagement incomplet de la boîte d’engrenages sur le
manche risque d’endommager le taille-haies.
5 Serrez le bouton rond.
6. Les poignées ont été assemblées à l’usine et réglées pour
un homme de taille moyenne. La poignée annulaire peut
être réglée en fonction des préférences de l’utilisateur en
desserrant les vis et en les faisant glisser vers l’avant ou
l’arrière sur le manche.
B. Modèles à manche long
1. Le taille-haies Little Wonder a été assemblé en
grande partie pour vous à l’usine. Aucun outil n’est
nécessaire pour achever l’assemblage.
2. Tirez sur la goupille à ressort du manche de 24" (61 cm) et
enfilez-le sur l’arbre dans l’alignement de l’arbre
d’entraînement.
3. Lorsque l’arbre d’entraînement est correctement aligné, la
goupille du manche de 24" (61 cm) s’enfonce d’elle-même
dans l’orifice du manche de 36" (91 cm).
4. Tirez sur la goupille à ressort de la tête de coupe et enfilez-
la sur le manche de 24" (61 cm) en alignant l’arbre
d’entraînement.
5. Lorsque l’arbre d’entraînement est correctement aligné, la
goupille de la tête de coupe s’enfonce d’elle-même dans
l’orifice du manche.
6. Tirez sur la boîte d’engrenages pour vérifier que la
goupille est correctement engagée dans le manche. Un
engagement incomplet de la boîte d’engrenages sur le
manche risque d’endommager le taille-haies.
7. Serrez le bouton rond.
8. Les poignées ont été assemblées à l’usine et réglées pour
un homme de taille moyenne. La poignée annulaire peut
être réglée en fonction des préférences de l’utilisateur en
desserrant les vis et en les faisant glisser vers l’avant ou
l’arrière sur le manche.
