16.

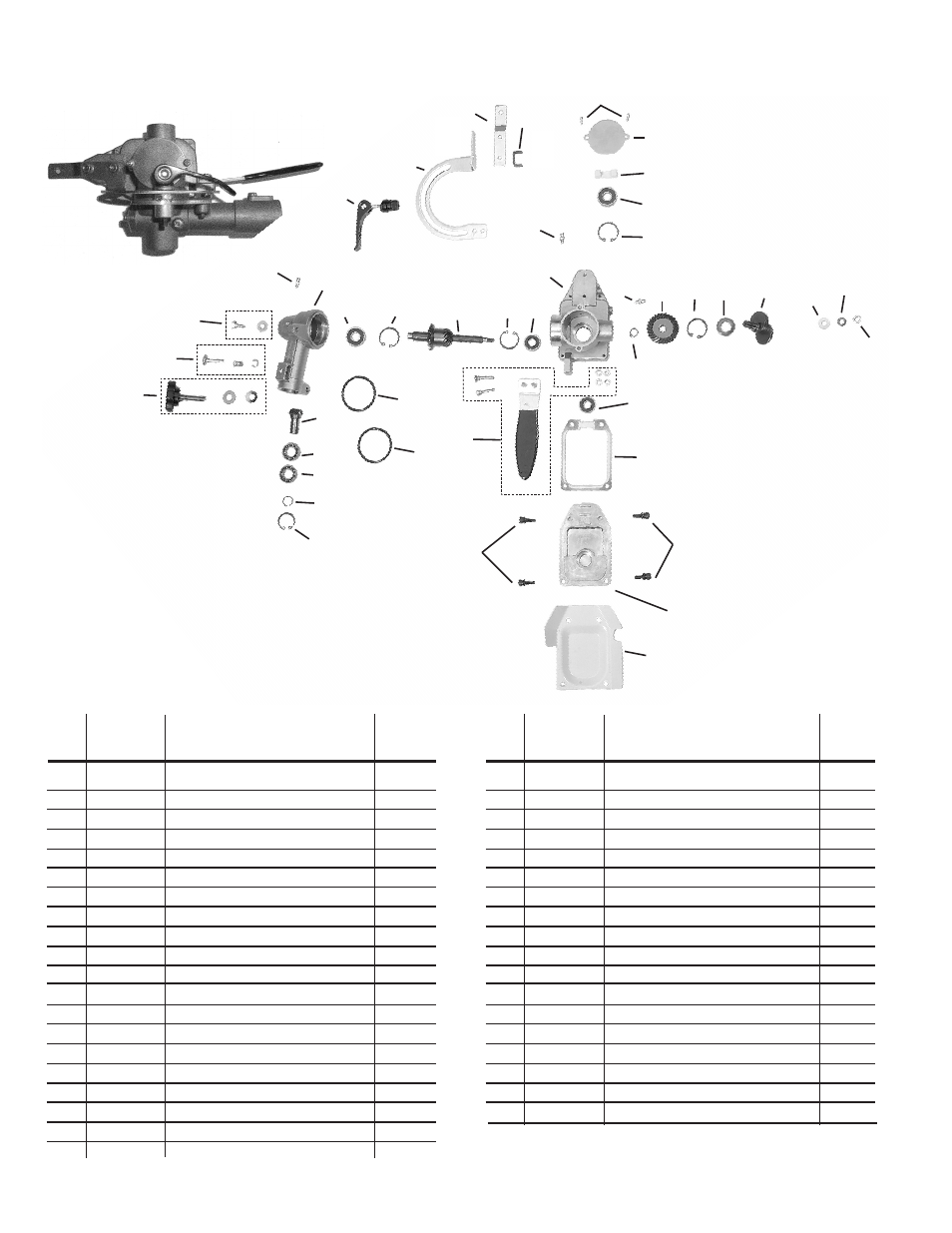

C. Boîte d’engrenages
Rep. No. de pièce Description Qté
23 330400 Carter d’engrenages assemblé 1
24 330401 Couvercle supérieur 1
25 330402 Roue dentée 1
26 330403 Roulement 6000DDU 2
27 330404 Carter d’engrenages 1
28 330405 Excentrique 1
29 330406 Roulement 608DD 2
30 330407 Joint 1
31 330408 Capot 1
32 330409 Arbre porte-pignon 1
33 330410 Joint torique 1
34 330411 Renvoi d’entraînement 1
36 330413 Pignon d’entraînement avec bouchon 1
37 330414 Roulement 6901Z 1
38 330415 Goupille de blocage (complet) 1
39 330419 Graisseur 3
40 330420 Dispositif de dégagement rapide 1
41 330421 Barre de maintien 1
42 330422 Poignée (avec visserie) 1
43 330423 Feutre 1
Rep. No. de pièce Description Qté
44 330424 Plaque d’usure 1
45 330425 Guide d’inclinaison 1
46 330426 Protège-carter 1
59 330504 Vis couvercle supérieur (M4x8) 2
60 330505 Bague de retenue roue dentée 1
61 330506 Bague de retenue roulement 6000DDU 2
62 330507 Bague de retenue 1
63 330508 Vis capot (M5x16) 4
64 330509 Écrou M6 x P1.0 1
65 330510 Rondelle n˚ 6 1
66 330511 Rondelle de butée 1
67 330512 Bague de retenue roulement 608DD 1
68 330513 Vis M6 x 14 avec rondelle 1
69 330514 Bague de retenue 24 1
70 330515 Bague de retenue 12 1
71 330516 Bouton complet (M8 X 35) 1
72 330522 Rondelle Trempée 1
73 330457 Roulement 6901 1
74 330523 Joint torique 1
23
40
27
29 67 32
34
39
61 26
33
74
37
73
36
70
69
29
42
30
31
63
63
46
60
39
61
26
43
24
59
44
41
45
64
65
66
28 62 72 25
39
71
38
68
