47
Installazione
9. Collegate gli altoparlanti. Spelate i fili degli altoparlanti di 1,27 cm e inseriteli nel terminale degli
altoparlanti, stringendo la vite di arresto per fissarli. Assicuratevi di mantenere la corretta polarità per gli
altoparlanti. NON collegate a massa nessudei cavi dell’amplificatore in quanto ciò potrebbe dar luogo ad
un funzionamento instabile.
10 Eseguite un controllo finale dell’intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano
corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di
collegamenti allentati che potrebbero dar luogo a problemi.

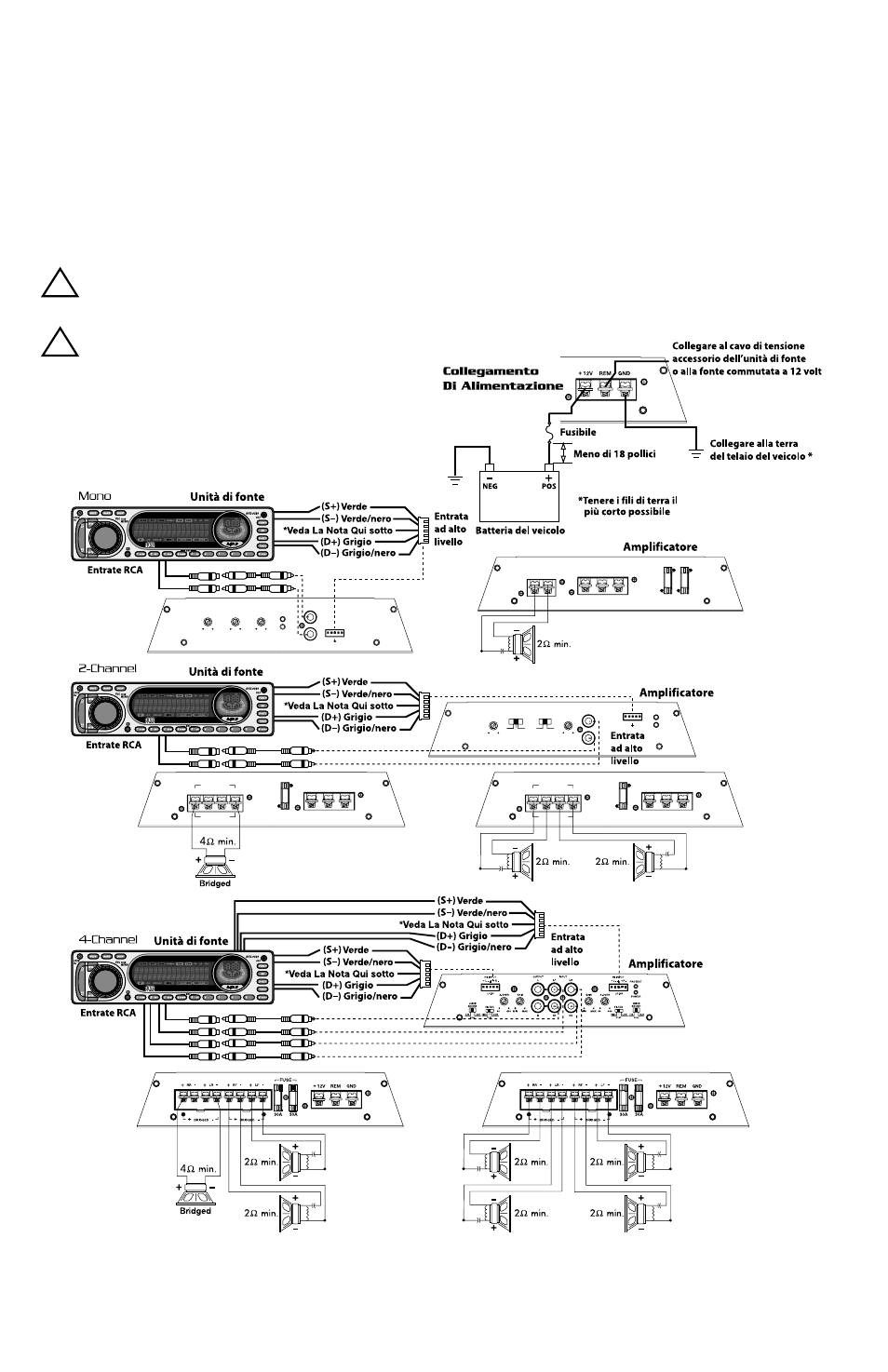

NOTA: Seguite i diagrammi per ottenere la corretta polarità di segnale.
ATTENZIONE: Questi amplificatori non sono raccommandabili per carichi
d’impedenza al di sotto di 2
Ω stereo e/o 4Ω in parallelo (mono).
!
SPEAKER 12V
15A 15A
REM GND
FUSE
+
+
-
JUICE BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX 40 250 0dB 12dB
+ - R + -
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dB HIGH LOW
L
HI INPUT
+ - R + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
ATTENZIONE: Usate solamente una
configurazione per
l’ingresso. L’uso di entrambi
gli ingressi RCA e gli
ingressi ad alto livello darà
luogo ad un’operazione
indesiderabile.
!
*NOTA:quando si utilizzano ingressi ad alto livello, se si sente il rumore del motore collegare il
cavo nero al punto di massa del telaio. Se il rumore è ancora presente, rivolgersi al
rivenditore più vicino o al servizio di assistenza Lightning Audio.
