Designcharakteristiken
Einbau
JUICE BOOST JUICE BOOST
INPUT OUTPUT
PROTECT
POWER
L LF LR
R RF RR
GAIN GAIN
MIN MAX MIN MAX
X-OVER LF.RF LR.RR X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L + - R + - L + - R + -
30A 30A
FUSE
12V REM GND + RR + - LR + - RF + - LF + -
BRIDGED + - BRIDGED + -
JUICE BOOST JUICE BOOST
INPUT OUTPUT
PROTECT
POWER
L LF LR
R RF RR
GAIN GAIN
MIN MAX MIN MAX
X-OVER LF.RF LR.RR X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L + - R + - L + - R + -
25A 25A
FUSE
12V REM GND + RR + - LR + - RF + - LF + -
BRIDGED + - BRIDGED + -
B2.300.4 B2.400.4

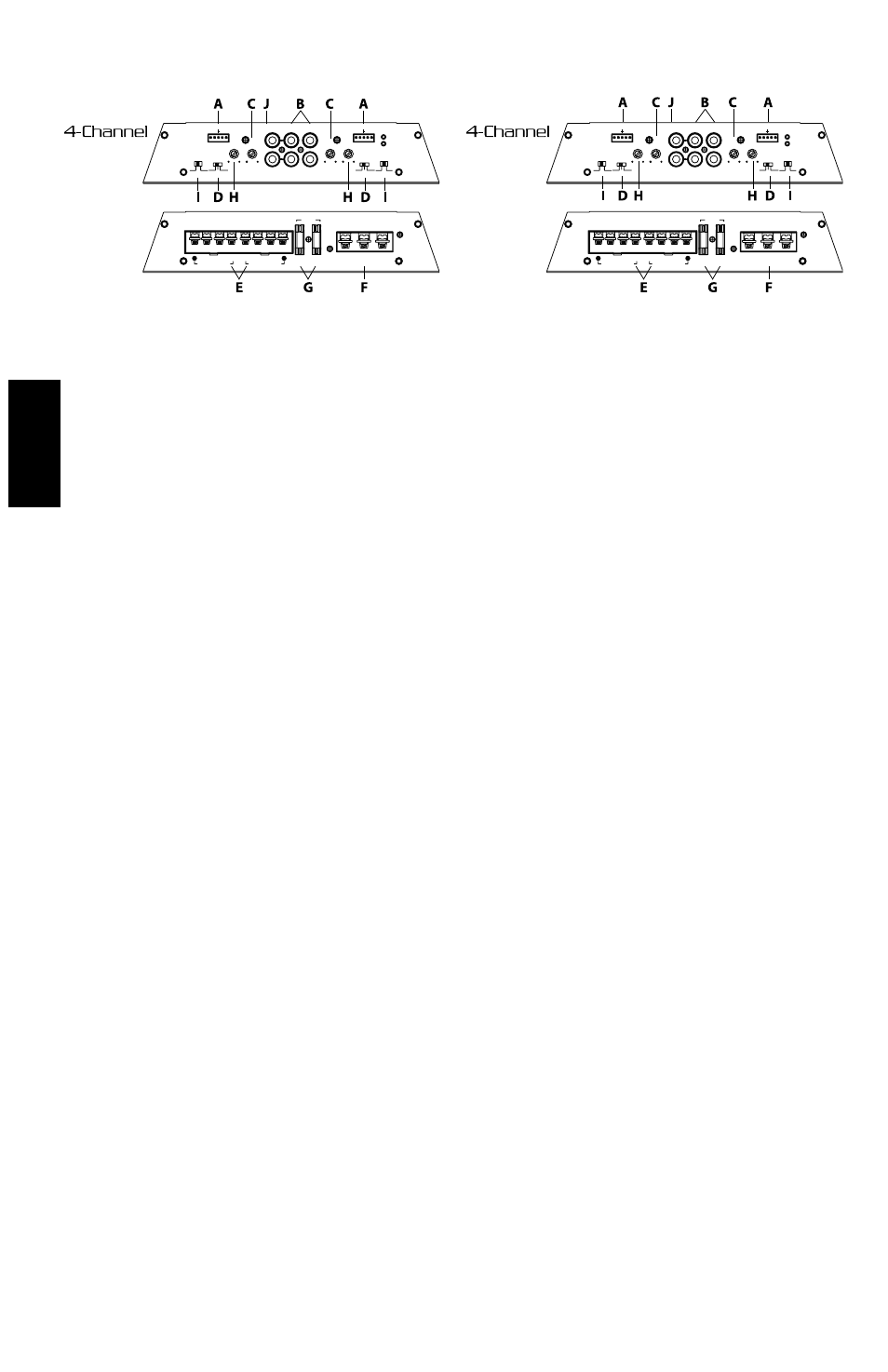

A. Hochpegel(lautsprecher)eingänge: Die Hochpegeleingänge haben ein abnehmbares Anschlussteil
mit 20 AWG-Anschlüssen. Diese Eingänge sollten verwendet werden, falls das Source-Gerät nur
Hochpegellautsprecherausgänge, jedoch keine RCA-Ausgänge hat.
B. RCA-Eingangsbuchsen – Leitungspegel von Radiovorausgängen: Die genormte RCA-Buchse
ermöglicht den einfachen Anschluss des Signalpegeleingangs. Sie sind vergoldet, um dem durch
Korrosion verursachten Qualitätsverlust des Signals zu widerstehen.
C. Lautstärkeregelung: Die Eingangslautstärkeregelung ist voreingestellt, um der Leistungsabgabe
der meisten Source-Geräte zu entsprechen. Sie kann auf die Ausgangsleistung verschiedener
Source-Geräte eingestellt werden.
D. Crossover-Filterschalter: Hoch für Hochpass – Mittelhochtöner.
Aus für alle Frequenzen – Volles Spektrum.
Niedrig für niedrige Frequenzen – Subwoofer.
E. Lautsprecheranschlüsse: Die korrekte Polarität beachten und Lautsprecherkabel nicht erden.
Keine Lautsprecherkabel zusammen anschließen.
F. Stromanschlüsse: Zum Anschluss von Strom, Erdung und Fernbedienung.
G. Grobsicherung: Sollte diese Sicherung ausgelöst werden, stellen Sie die Ursache fest oder
kontaktieren Sie Ihren Vertragshändler. Die Sicherung nie durch eine Sicherung ersetzen, die einen
höheren Wert hat als die Originalsicherung.
H. Einstellbare Crossover-Frequenzregelung: 40 - 400 Hz (40 - 130 Hz beim Monoverstärker).
I. Juiceboost-Schalter: Fügt eine Verstärkung von 12 dB zum 50 Hz Bass hinzu. Ist am B2.350.1
Monoverstärker einstellbar.
J. Durchgangsausgänge: Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines
zusätzlichen Verstärkers, ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des
Wagens zum hinten befindlichen Verstärker zu verlegen.
K. Juice-Fernbedienung: Anschluss für die Juice-Fernbedienung (nur B2.350.1).
EINBAUÜBERLEGUNGEN
Die nachfolgenden Werkzeuge werden für den Einbau benötigt:
Spannungs- und Widerstandsmesser
Abisolierzange
Drahtkripper
Drahtschere
Kreuzschraubenzieher Nr. 2
Batteriestützenschlüssel
Handbohrer mit verschiedenen
Bohrerspitzen
Schrumpfschlauch (3 mm Durchmesser)
Verschiedene Anschlussteile
Angemessene Länge—Rotes Stromkabel
Angemessene Länge—
Fernbedienungsanschaltkabel
Angemessene Länge—Schwarzes
Erdungskabel
