Caratteristiche del Design
Installazione
JUICE BOOST JUICE BOOST
INPUT OUTPUT
PROTECT
POWER
L LF LR
R RF RR
GAIN GAIN
MIN MAX MIN MAX
X-OVER LF.RF LR.RR X-OVER
40 400 40 400
50Hz 0dB 12dB 50Hz 0dB 12dB
FILTER
FLAT HIGH LOW
FILTER
FLAT HIGH LOW
HI INPUT HI INPUT
L + - R + - L + - R + -
30A 30A
FUSE
12V REM GND + RR + - LR + - RF + - LF + -
BRIDGED + - BRIDGED + -
JUICE BOOST JUICE BOOST
INPUT OUTPUT
PROTECT
POWER
L LF LR
R RF RR
GAIN GAIN
MIN MAX MIN MAX
X-OVER LF.RF LR.RR X-OVER
40 400 40 400
50Hz 0dB 12dB 50Hz 0dB 12dB
FILTER
FLAT HIGH LOW
FILTER
FLAT HIGH LOW
HI INPUT HI INPUT
L + - R + - L + - R + -
25A 25A
FUSE
12V REM GND + RR + - LR + - RF + - LF + -
BRIDGED + - BRIDGED + -
B2.300.4 B2.400.4

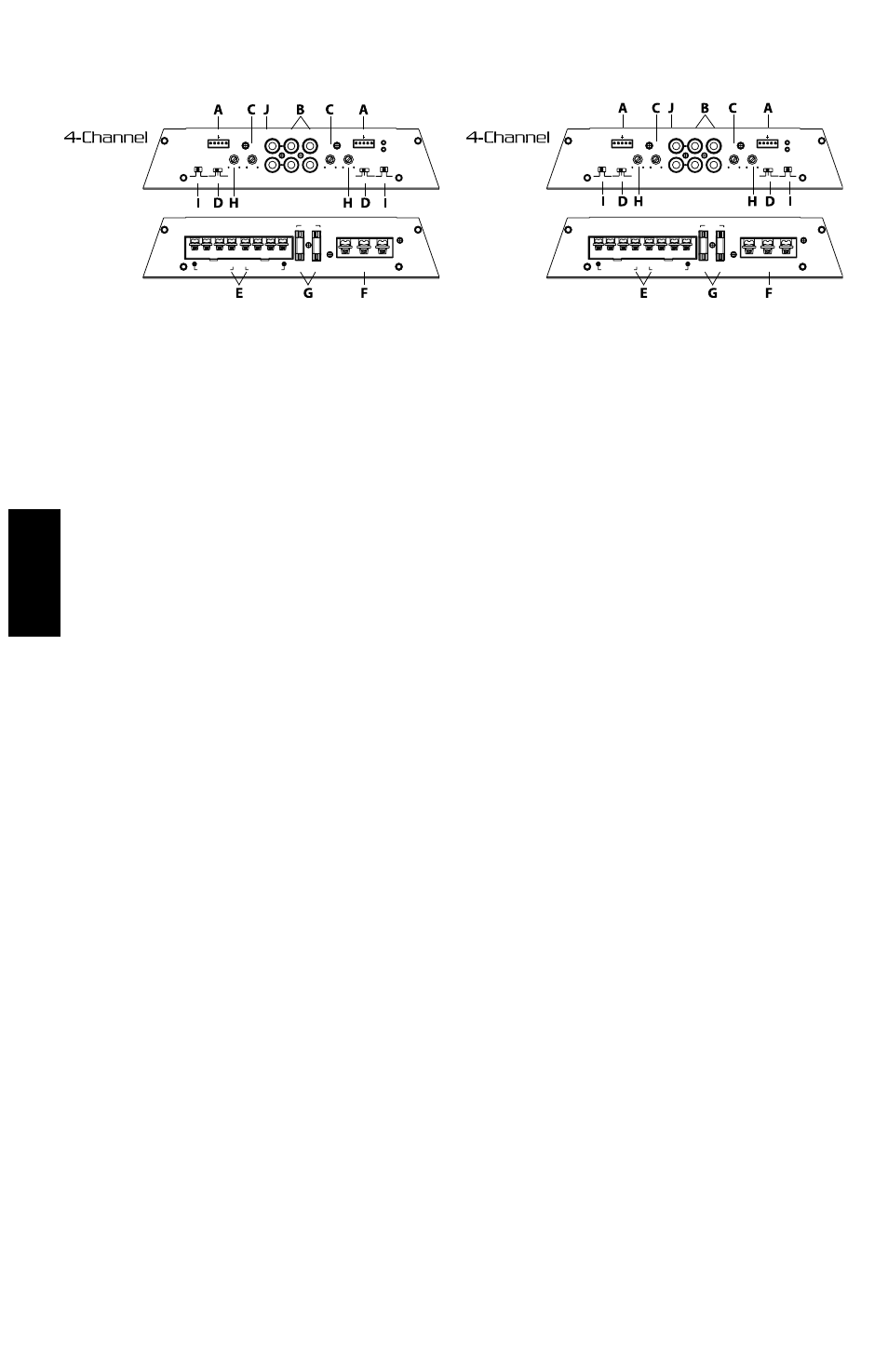

A. Ingressi ad alto livello (altoparlanti): Gli ingressi ad alto livello utilizzano un connettore separabile che
termina con due cavi da 20 AWG. Questi ingressi dovrebbero essere utilizzati se l’unità di fonte ha
solamente uscite (ad alto livello) per la linea dell’altoparlante ma non ha uscite RCA.
B. Spinotti d’ingresso RCA – Livello di linea dalle pre-uscite radio: Lo spinotto RCA standard di fabbrica
fornisce un collegamento facile per l’ingresso del livello di segnale. Sono dorati per resistere alla
degradazione del segnale causata dalla corrosione.
C. Comando del guadagno: Il comando del guadagno d’ingresso è stato preregolato per essere conforme
con l’uscita della maggior parte delle unità di fonte.
D. Commutatore del filtro della frequenza di incrocio: Alto per passa-alto - centro-tweeter.
Spento per passa-tutto – a piena gamma.
Basso per passa-basso – toni bassi.
E. Collegamenti per altoparlanti: Seguite la polarità corretta e non collegate a massa nessuno dei fili
dell’altoparlante. Non collegate insieme i fili dell’altoparlante.
F. Terminali per il collegamento della tensione: Collegano la tensione, la massa e il telecomando.
G. Fusibile di tensione: Se questo fusibile dovesse saltare, determinate la causa oppure rivolgetevi al vostro
rivenditore autorizzato. Non sostituite mai il fusibile con un altro avente un valore più grande dell’originale.
H. Comando regolabile per la frequenza di incrocio: 40-400Hz (40-130Hz sull’ amplificatore mono).
I. Commutatore di Juice Boost: Applica 12dB di Bass Boost da 50Hz. Regolabile sull’amplificatore mono
B2.350.1.
J. Uscite di pass-thru: Il pass-thru fornisce una fonte conveniente per collegare a margherita un
amplificatore supplementare senza far passare un ulteriore set di cavi RCA dalla parte anteriore del
veicolo fino all’ubicazione posteriore dell’amplificatore.
K. Telecomando di Juice: Collegamento per il telecomando di Juice Control (Solamente B2.350.1)..
CONSIDERAZIONI SULL’INSTALLAZIONE
Segue un elenco degli utensili necessari per eseguire l’installazione:
Voltmetro/ohmetro
Pinze spelafili
Pinze raggrinzafili
Pinze tagliafili
Cacciavite a croce no.2
Chiave per morsetto batteria
Trapano e punte assortite
Guaina termoretraibile avente un diametro
di 0,32 cm
Connettori vari
Lunghezza adeguata—Filo di tensione
rosso
Lunghezza adeguata—Filo di accensione
a telecomandoLunghezza adeguata—Filo
di massa nero
