37
Einbau
9. Die Lautsprecher anschließen. Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen, dann die
Kabel in das Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen. Die
Lautsprecherkabel NICHT über das Fahrgestell erden, da dies zu unstabilem Betrieb führen kann.
10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alle
Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose
Verbindungen prüfen, die Probleme verursachen könnten.

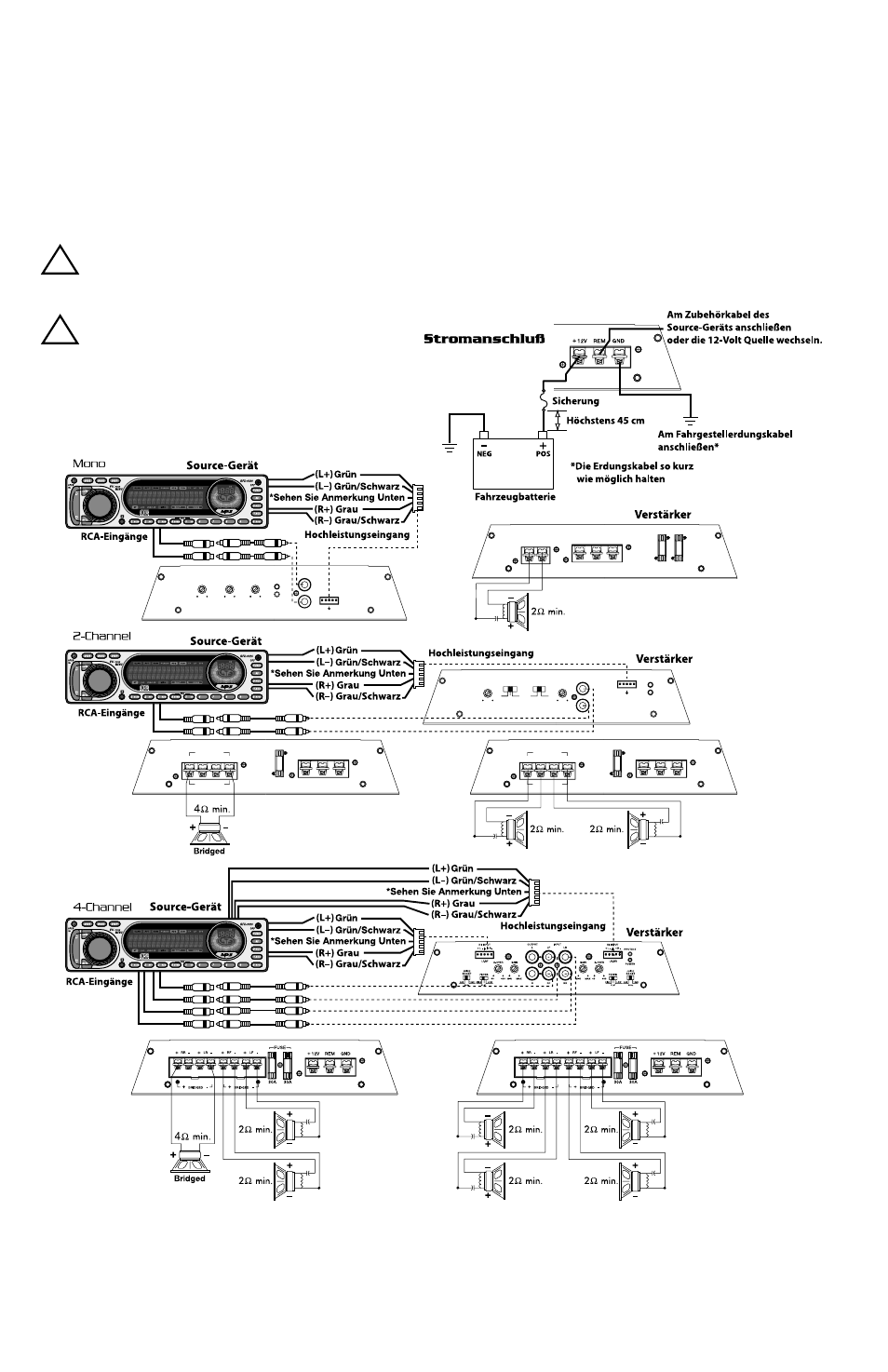

HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.
VORSICHT: Diese Verstärker werden nicht für Impedanzbelastungen unter 2
Ω
stereo bzw. 4
Ω überbrückt (mono) empfohlen.
!
SPEAKER 12V
15A 15A
REM GND
FUSE
+
+
-
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX 40 250 0dB 12dB
+ - R + -
JUICE
BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dB HIGH LOW
L
HI INPUT
+ - R + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
VORSICHT: Nur eine
Eingangskonfiguration
verwenden. Gleichzeitige
Verwendung der RCA-
und Hochpegeleingänge
verursacht
unerwünschten Betrieb.
!
*HINWEIS: Falls Motorengeräusche bei der Verwendung von Hochpegeleingängen hörbar sind, das
schwarze Kabel an der Fahrgestellserdung anschließen. Sind die Geräusche weiterhin
vorhanden, kontaktieren Sie bitte Ihren örtlichen Vertragshändler oder den Kundendienst von
Lightning Audio.
