Particularités Techniques
Installation
JUICE BOOST JUICE BOOST
INPUT OUTPUT
PROTECT
POWER
L LF LR
R RF RR
GAIN GAIN
MIN MAX MIN MAX
X-OVER LF.RF LR.RR X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L + - R + - L + - R + -
30A 30A
FUSE
12V REM GND + RR + - LR + - RF + - LF + -
BRIDGED + - BRIDGED + -
JUICE BOOST JUICE BOOST
INPUT OUTPUT
PROTECT
POWER
L LF LR
R RF RR
GAIN GAIN
MIN MAX MIN MAX
X-OVER LF.RF LR.RR X-OVER
40 400 40 400
50Hz
0dB 12dB
50Hz
0dB 12dB
FILTER
FLAT
HIGH LOW
FILTER
FLAT
HIGH LOW
HI INPUT HI INPUT
L + - R + - L + - R + -
25A 25A
FUSE
12V REM GND + RR + - LR + - RF + - LF + -
BRIDGED + - BRIDGED + -
B2.300.4 B2.400.4

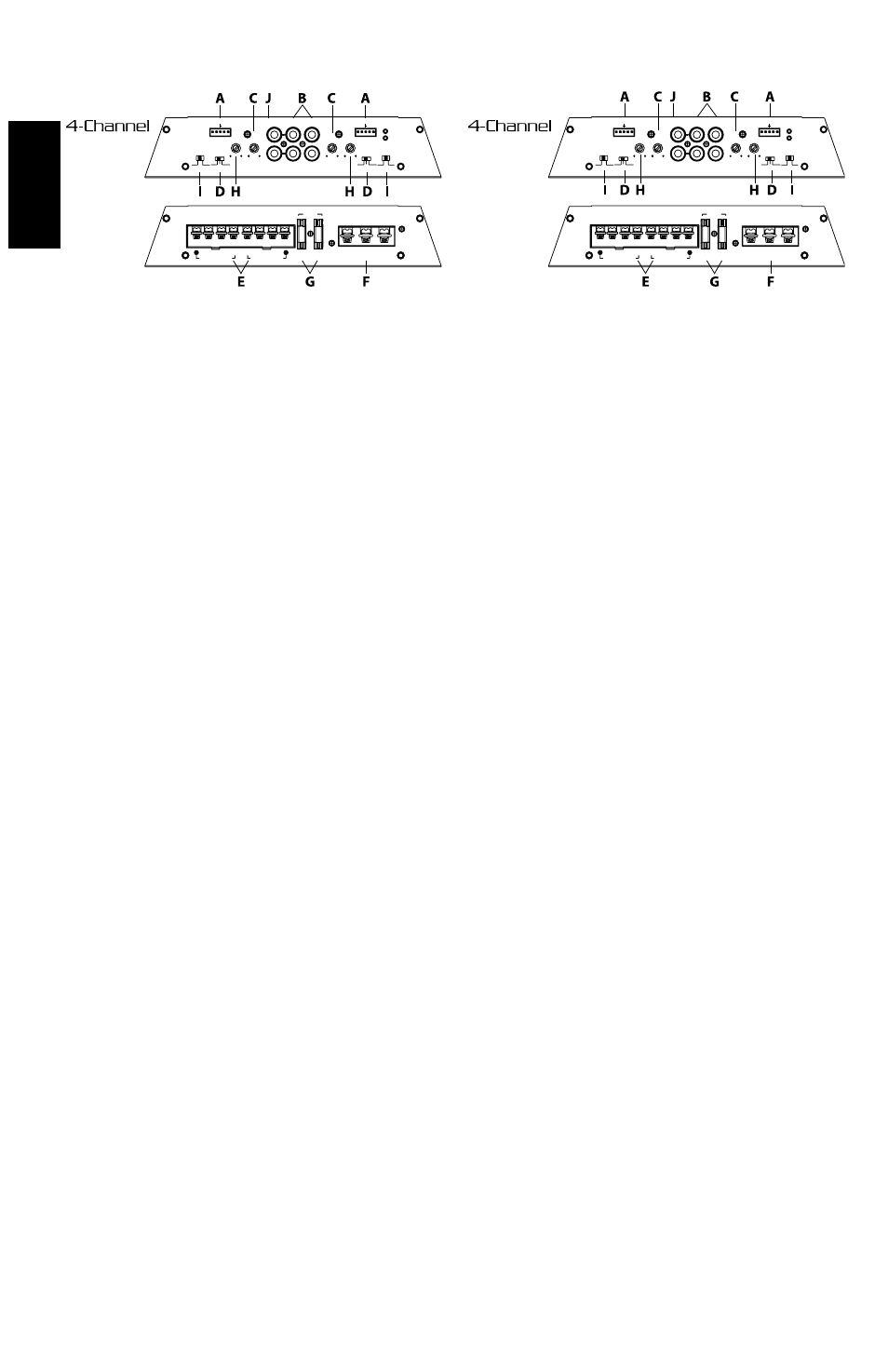

A. Entrée de signaux (de haut-parleur) élevés : les entrées de signaux élevés utilisent un connecteur
détachable terminé par des fils de calibre 20 AWG. Utilisez ces entrées si la source audio est dotée
de sorties (de grande puissance) pour haut-parleur seulement et non pas de sorties RCA.
B. Prises d’entrée RCA – Entrées de ligne de pré-sorties radio : les prises RCA de norme industrielle
permettent une connexion facile pour les entrées de signaux. Elles sont plaquées or pour résister à la
détérioration de signal due à l’effet de la corrosion.
C. Commande de gain : la commande de gain d'entrée est préréglée de manière à correspondre à la
sortie de la plupart des unités source. Elle peut être réglée en fonction d’une variété d’unités source.
D. Commutateur de filtre passif : haut pour passe-haut – pour haut-parleur d’aigus, fréquence médiane.
éteint pour passe-tout – pleine gamme.
bas pour passe-bas - subwoofer.
E. Connexions de haut-parleurs : respectez les polarités et ne mettez à la masse aucun fil de
haut-parleur. Évitez de connecter les fils de haut-parleur ensemble.
F. Prises de connecteurs d’alimentation : connexion d’alimentation, de mise à la masse et de
commande à distance
G. Fusible de ligne : si le fusible est grillé, essayez d’en déterminer la cause ou bien consultez votre
distributeur agréé. Ne remplacez jamais un fusible par un autre de valeur supérieure.
H. Contrôle de fréquence de coupure réglable : 40-400Hz (40-130Hz sur ampli mono).
I. Commutateur Juice Boost : pousse de 12 dB les basses à 50Hz. Réglable sur un ampli mono
B2.350.1.
J. Sorties d’extension ampli : l’extension ampli permet de connecter en guirlande un ampli
supplémentaire en évitant d’acheminer des câbles RCA additionnels de l’avant du véhicule vers
l’emplacement arrière où se trouve le second ampli.
K. Puissance à distance : connexion pour le contrôle de puissance à distance (modèle B2.350.1
seulement).
CONSIDÉRATIONS CONCERNANT L’INSTALLATION
Voici la liste d’outils requis pour l’installation :
Voltmètre-ohmmètre
Pince à dénuder
Pince à sertir
Coupe-fils
Tournevis à embout cruciforme no 2
Clé de borne de batterie
Perceuse à main avec mèches assorties
Tube thermorétrécissable de 1/8" de
diamètre
Connecteurs assortis
Longueur adéquate — Fil d’alimentation
rouge
Longueur adéquate — Fil d’allumage à
distance
Longueur adéquate — Fil de masse noir
