27
Instalación
9. Conecte los altavoces. Pele 1/2 pulgada (1,3 cm) de los cables de los altavoces, insértelos en los
terminales de los altavoces y ajuste el tornillo de fijación en su lugar. Asegúrese de mantener la polaridad
correcta en los altavoces. NO conecte ninguno de los conductores de los altavoces a tierra, ya que esto
puede resultar en un funcionamiento inestable.
10. Realice un control final del cableado terminado del sistema para asegurarse de que todas las conexiones
son precisas. Verifique que no haya cables pelados ni conexiones sueltas en ninguna de las conexiones
de poder y a tierra que podrían causar problemas.

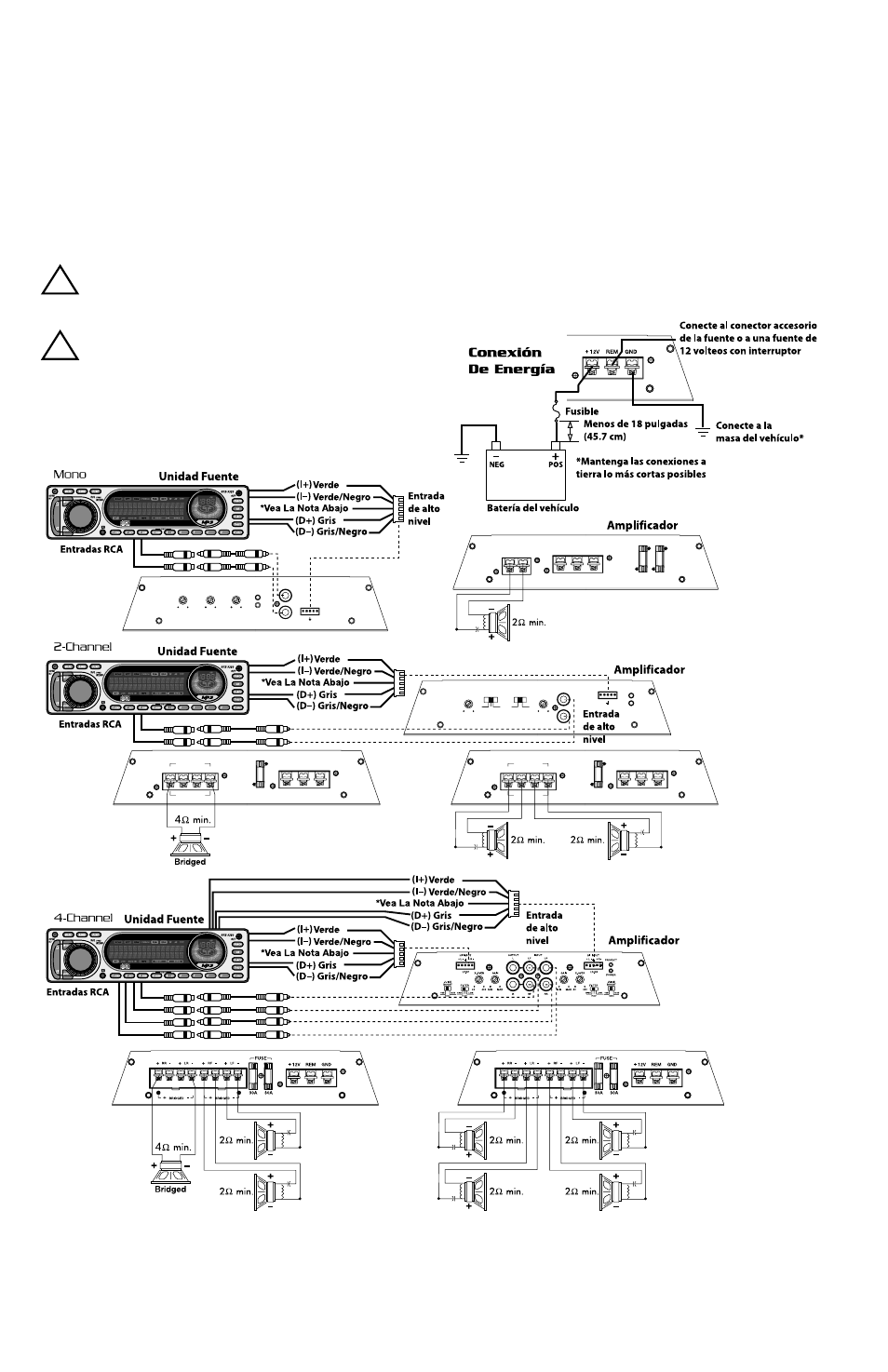

NOTA: Para establecer la polaridad de señal correcta siga los diagramas.
PRECAUCIÓN: No se recomienda el uso de estos amplificadores para cargas de
impedancia menores de 2
Ω estéreo y/o 4Ω puenteado (mono).
!
SPEAKER 12V
15A 15A
REM GND
FUSE
+
+
-
JUICE BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX 40 250 0dB 12dB
+ - R + -
JUICE BOOST
INPUT PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dB HIGH LOW
L
HI INPUT
+ - R + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
L
25A
FUSE
12V REM GND + SPEAKERS
+ - R + -
BRIDGED + -
PRECAUCIÓN: Solamente utilice una
configuración de entrada.
El uso de ambas entradas,
la RCA y la de Alto Nivel,
causa un funcionamiento
indeseado.
!
*NOTA:Al usar entradas de alto nivel, si hay ruido audible del motor, conecte el cable negro al
chasis para hacer la conexión de puesta a tierra. Si el ruido persiste, llame a su
distribuidor autorizado o al servicio al cliente de Lightning Audio.Kundendienst von
Lightning Audio.
