Kicker ZX-350.4 EU - Manual (Page 9)

9
AMP1
AMP1
L+ L- R+ R-
AMP2
L+ L- R+ R- L+ BRIDGE WIRING R-
AMP2
L L R R
L+ L- R+ R- L+ L- R+ R-
Modelo Fusible
Externo Cable de Alimentación y
Conexión a Tierra Kit de cableado
KICKER
ZX350.4 1 x 40A Calibre 8 PK8, CK8, ZCK8
ZX650.4 1 x 80A Calibre 4 PK4, CK4, ZCK4
altavoz de alto nivel de la unidad fuente. Fije el selector de nivel de entrada del panel de extremo del amplifi cador
en la posición de alto (HI). Engarce y suelde conectores RCA al extremo del cable de altavoz procedente de
las salidas de altavoz de alto nivel de la unidad fuente y conéctelo a las entradas RCA del panel de extremo del
amplifi cador o simplifi car la instalación mediante un ZISL KICKER como se muestra a continuación. Mantenga
el cable de señal de audio alejado de los arneses de cableado de fábrica y otros cables de alimentación. Si es
necesario cruzar este cableado, crúcelo en un ángulo de 90°.
Cable de salida
de altavoz de
alto nivel
Hacia el amplifi cador
Hacia el
amplifi cador
Conexión a tierra o blindaje
+
GND REM +12V
12V
–
cable central
batería
fusible
externo
encendido a distancia
(página 11)
conexión a tierra
18”
(45cm)
24”
(60cm)
señal de entrada

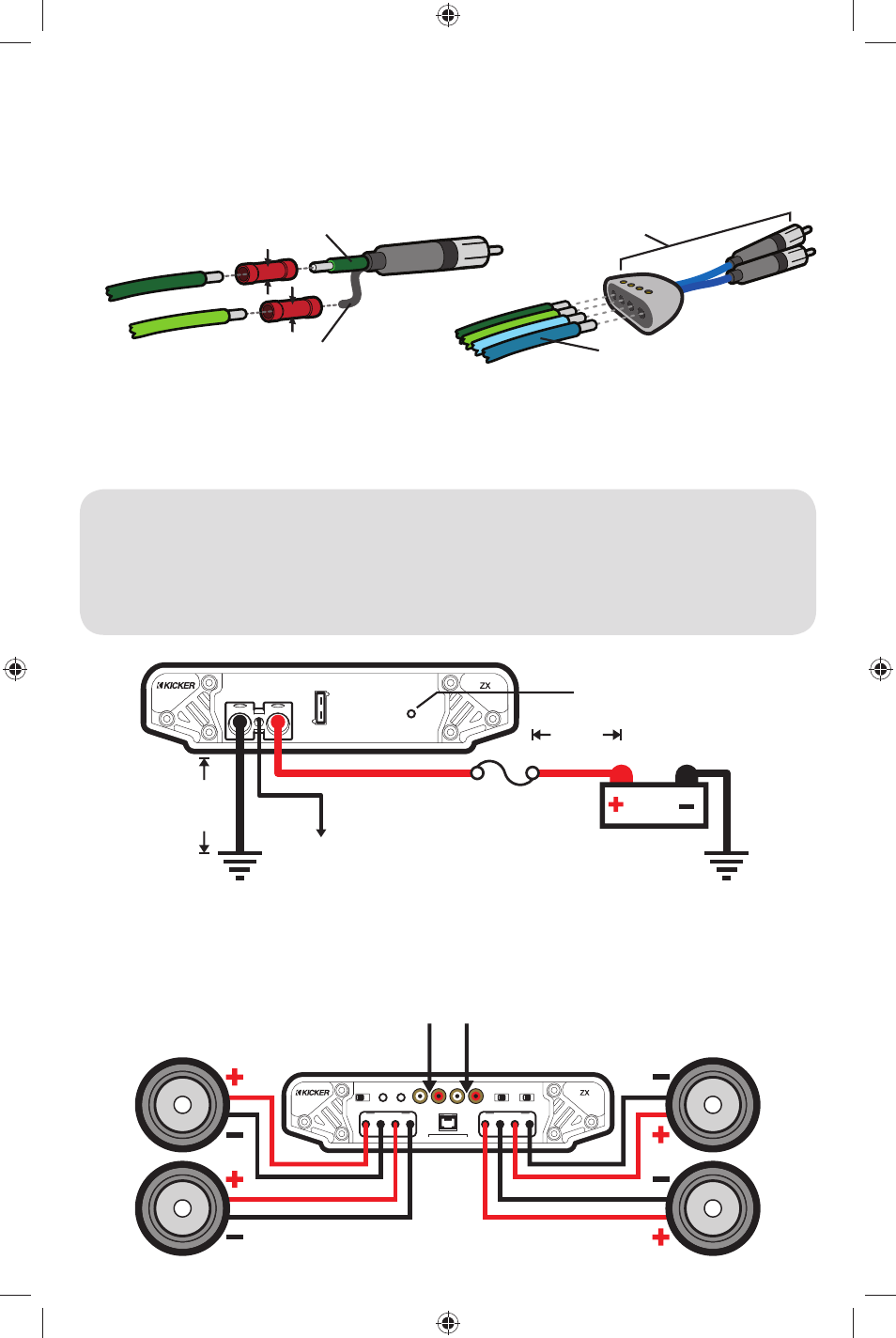

FUNCIONAMIENTO POR QUATRO CANALES
impedancia mínima de 2 ohmios por canal
Instale un fusible a menos de 18 plg. (45 cm) de la batería y en línea con el cable de alimentación conectado al
amplifi cador. Si alguna vez necesita desmontar el amplifi cador, el cable de conexión a tierra debe ser el último
que se desconecte del amplifi cador. Exactamente lo contrario de lo que se hace cuando se instala.
KICKER ZISL
Cable de salida de
altavoz de alto nivel
O
LED de “protection”
