15
AMP1
AMP1
L+ L- R+ R-
AMP2
L+ L- R+ R- L+ BRIDGE WIRING R-
AMP2
L L R R
L+ L- R+ R- L+ L- R+ R-
Modell Externe Sicherung Massekabel KICKER Verkabelungssatz
ZX350.4 1 x 40 Ampere 8 GA PK8, CK8, ZCK8
ZX650.4 1 x 80 Ampere 4 GA PK4, CK4, ZCK4

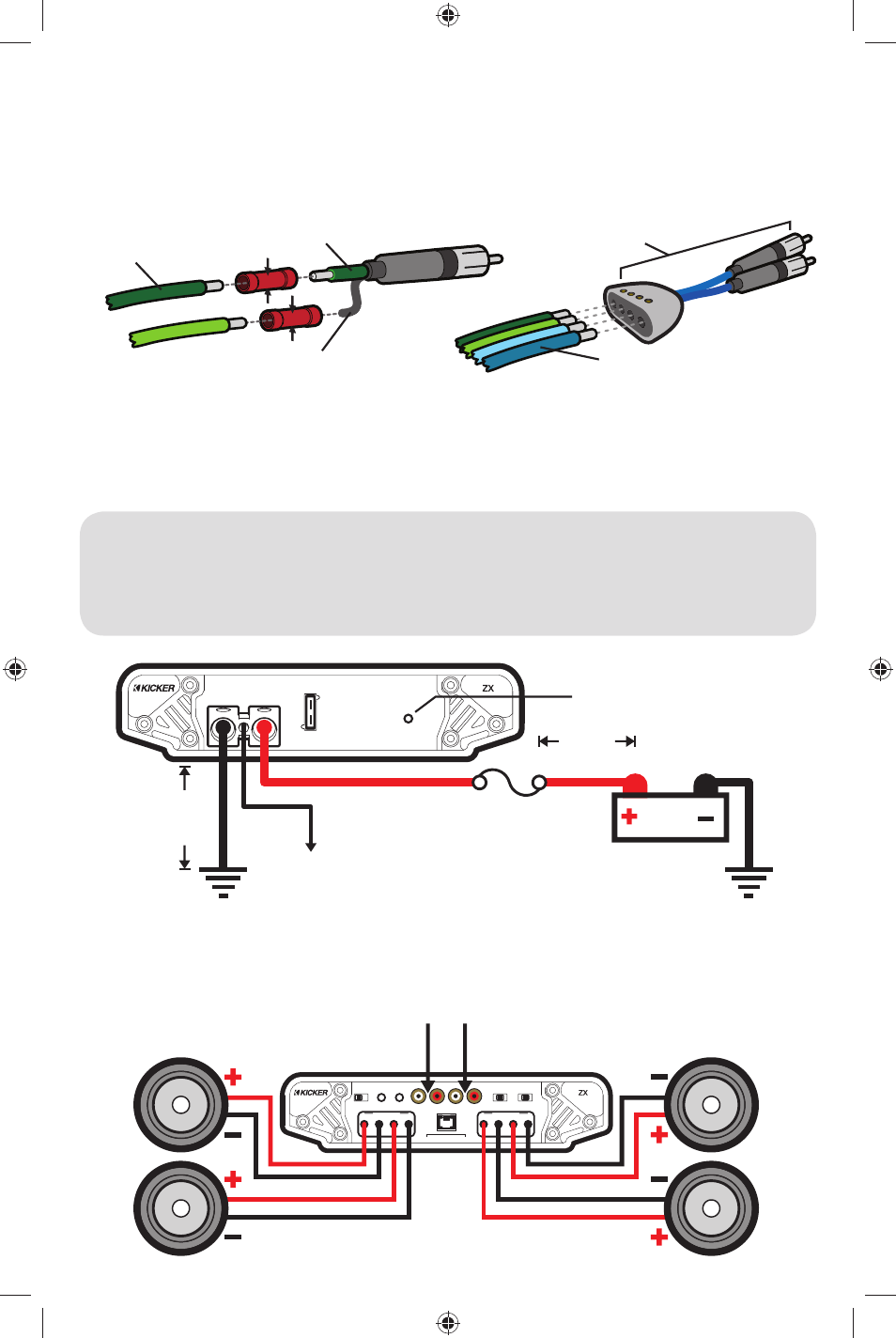

Eingangspegelschalter an der Endplatte des Verstärkers auf „HI“. Crimpen und löten Sie die RCA-Stecker an das
Ende des Lautsprecherkabels von den Hochpegel-Lautsprecherausgängen am Autoradio und verbinden Sie
das Kabel mit den RCA-Eingängen an der Endplatte des Verstärkers, oder Vereinfachung der Installation, indem
Sie ein KICKER ZISL wie unten gezeigt. Achten Sie beim Verlegen dieser Audiokabel darauf, dass sie Werks-
Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie die Kabel überkreuzen müssen, tun Sie dies in
einem 90-Grad-Winkel.
Hochpegel-
Lautsprecherausgangskabel Zum Verstärker
Erdung oder Abschirmung
+
–
Kabelseele
GND REM +12V
12V
Batterie
externe
Sicherung
Ferneinschaltung
(Seite 17)
Masse
18”
(45cm)
24”
(60cm)
Signaleingang
VIERKANALBETRIEB
Minimalimpedanz von 2 Ohm pro Kanal
Installieren Sie in maximal 45 cm Entfernung von der Batterie eine Sicherung in Reihe mit dem Stromkabel zum
Verstärker. Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die
Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der
Installation.
KICKER ZISL
Hochpegel-
Lautsprecherausgangskabel
ODER
Zum Verstärker
Schutz-LED
