Fonctionnement ponté (mono), Fonctionnement simultané stéréo et mono (sams), Amplificateur zx – Kicker ZX-350.4 EU User Manual
Page 22: Impédance minimum de 4 ohms
22
AMPLIFICATEUR ZX
REMOTE BASS
AUTO
TURN ON
+12V DC AUDIO
OFFSET
LO
HI
INPUT
SPKR +
SPKR -
INPUT
SENSITIVITY
L
XOVER
OFF HI LO
OUTPUT
L
R
R
SPKR +
SPKR -

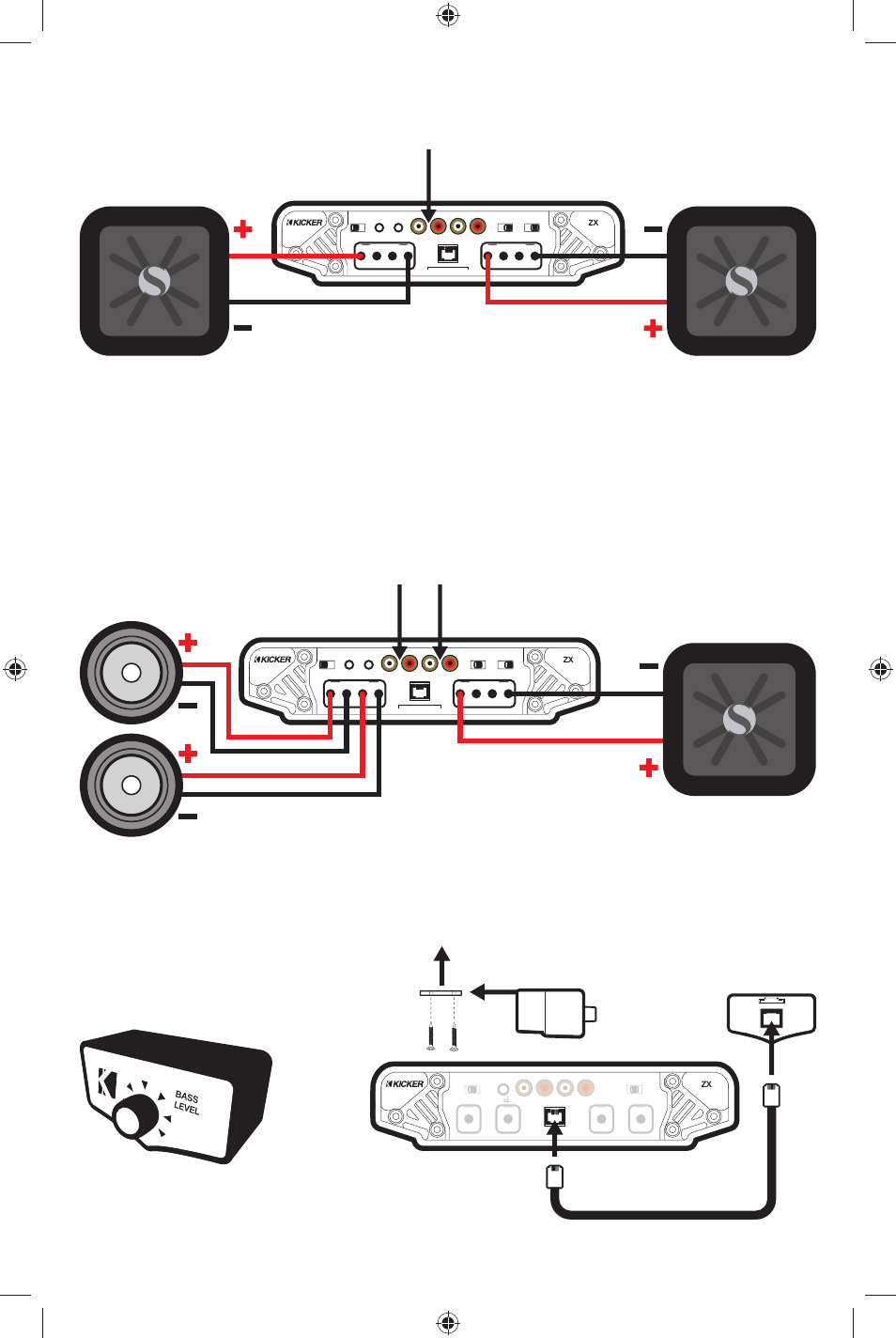

FONCTIONNEMENT PONTÉ (MONO)
impédance minimum de 4 ohms
ZXRC* TÉLÉCOMMANDE
DU NIVEAU DES GRAVES
INSTALLATION
1. montez
le support
métallique
* ZXRC pas inclus
câble téléphonique à 4 conducteurs
Vue arrière
2. faites glisser le logement jusqu’à
ce qu’il s’enclenche dans le support
métallique
FONCTIONNEMENT SIMULTANÉ STÉRÉO ET MONO (SAMS)
impédance minimum simultanément de 4 ohms en mono et 2 ohms par canal en stéréo
woofer
woofer
woofer
Entrée du signal
Entrée du signal
AMP1
AMP1
L+ L-
R+ R-
AMP2
L+ L-
R+ R-
L+ BRIDGE WIRING R-
AMP2
L
L
R
R
L+ L- R+ R-
L+ L- R+ R-
AMP1
AMP1
L+ L-
R+ R-
AMP2
L+ L-
R+ R-
L+ BRIDGE WIRING R-
AMP2
L
L
R
R
L+ L- R+ R-
L+ L- R+ R-
