21
AMP1
AMP1
L+ L- R+ R-
AMP2
L+ L- R+ R- L+ BRIDGE WIRING R-
AMP2
L L R R
L+ L- R+ R- L+ L- R+ R-
Modèle Fusible
Externe Fil de Masse /
Alimentation KICKER Kit de câblage
ZX350.4 1 x 40 Ampères Calibre 8 PK8, CK8, ZCK8
ZX650.4 1 x 80 Ampères Calibre 4 PK4, CK4, ZCK4

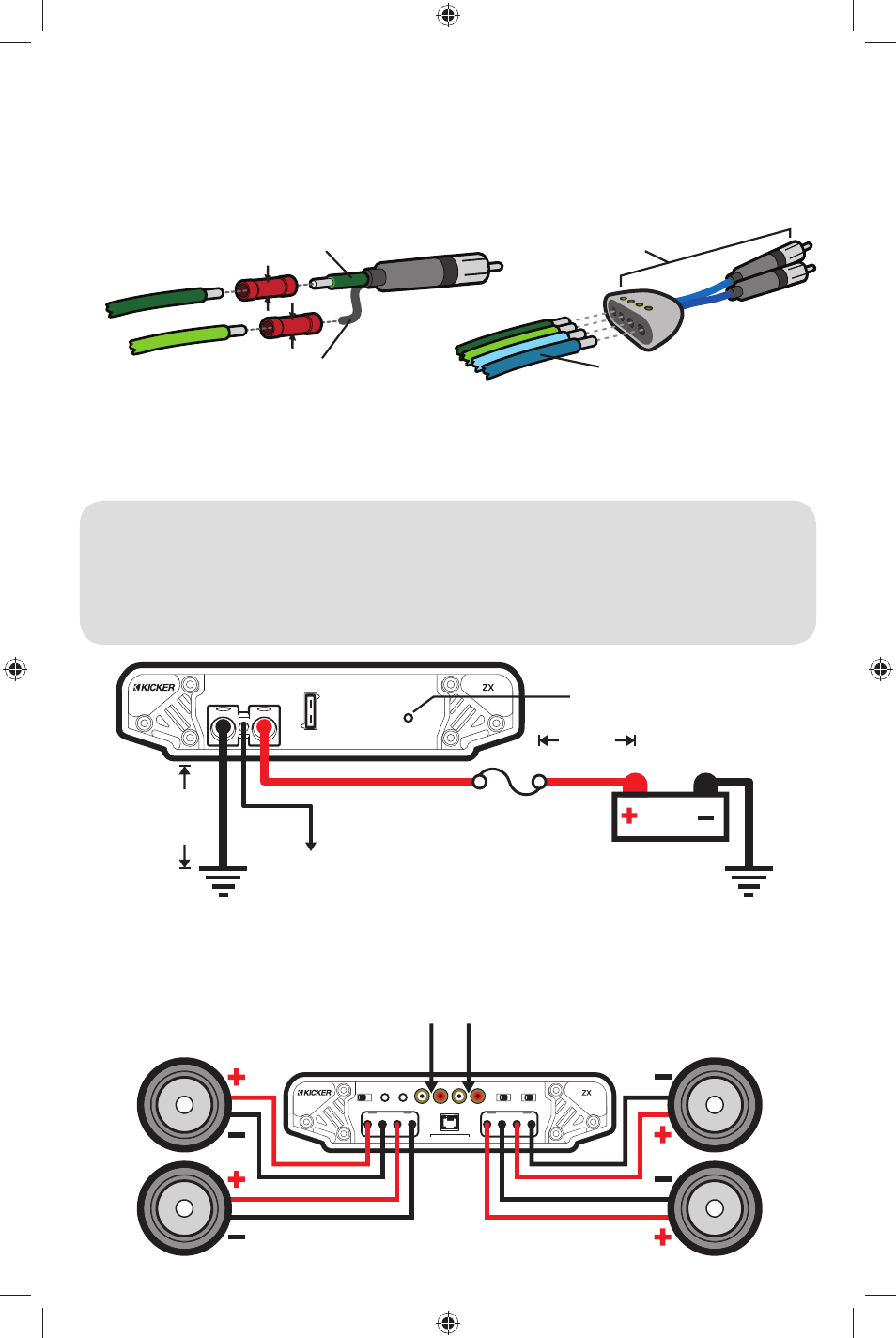

l’amplifi cateur en utilisant les sorties de haut-parleur de haut niveau sur l’appareil source. Réglez le commutateur
de niveau d’entrée sur le panneau d’extrémité de l’amplifi cateur à la position « HI ». Sertissez et soudez les
connecteurs RCA à l’extrémité du fi l du haut-parleur venant des sorties de haut-parleur de haut niveau sur
l’appareil source et raccordez le fi l aux entrées RCA sur le panneau d’extrémité de l’amplifi cateur, ou de simplifi er
l’installation avec une ZISL KICKER, comme indiqué ci-dessous. Acheminez le câble du signal audio à l’écart des
harnais de câblage d’usine et des autres câblages électriques. Si vous devez éventuellement croiser ces fi ls,
procédez à angle droit.
Fil de sortie de
haut-parleur de
haut niveau
Fil de sortie de haut-parleur
de haut niveau
Vers l’amplifi cateur
Masse ou blindage
+
–
Âme
GND REM +12V
12V
Batterie
Fusible
Externe
Mise sous tension à distance
(page 23)
Masse
18”
(45cm)
24”
(60cm)
Entrée du signal
FONCTIONNEMENT À QUATRE CANAUX
impédance minimum de 2 ohms par canal
Installez un fusible dans un rayon de 45 cm (18 po) de la batterie directement sur le câble d’alimentation
raccordé à votre amplifi cateur. Si vous devez retirer l’amplifi cateur après l’avoir installé dans le véhicule,
débranchez toujours le fi l de masse en dernier, en procédant à l’opposé de l’installation.
KICKER ZISL
OU
Vers l’amplifi cateur
LED du « protection »
