Configuration de base de l’ensemble

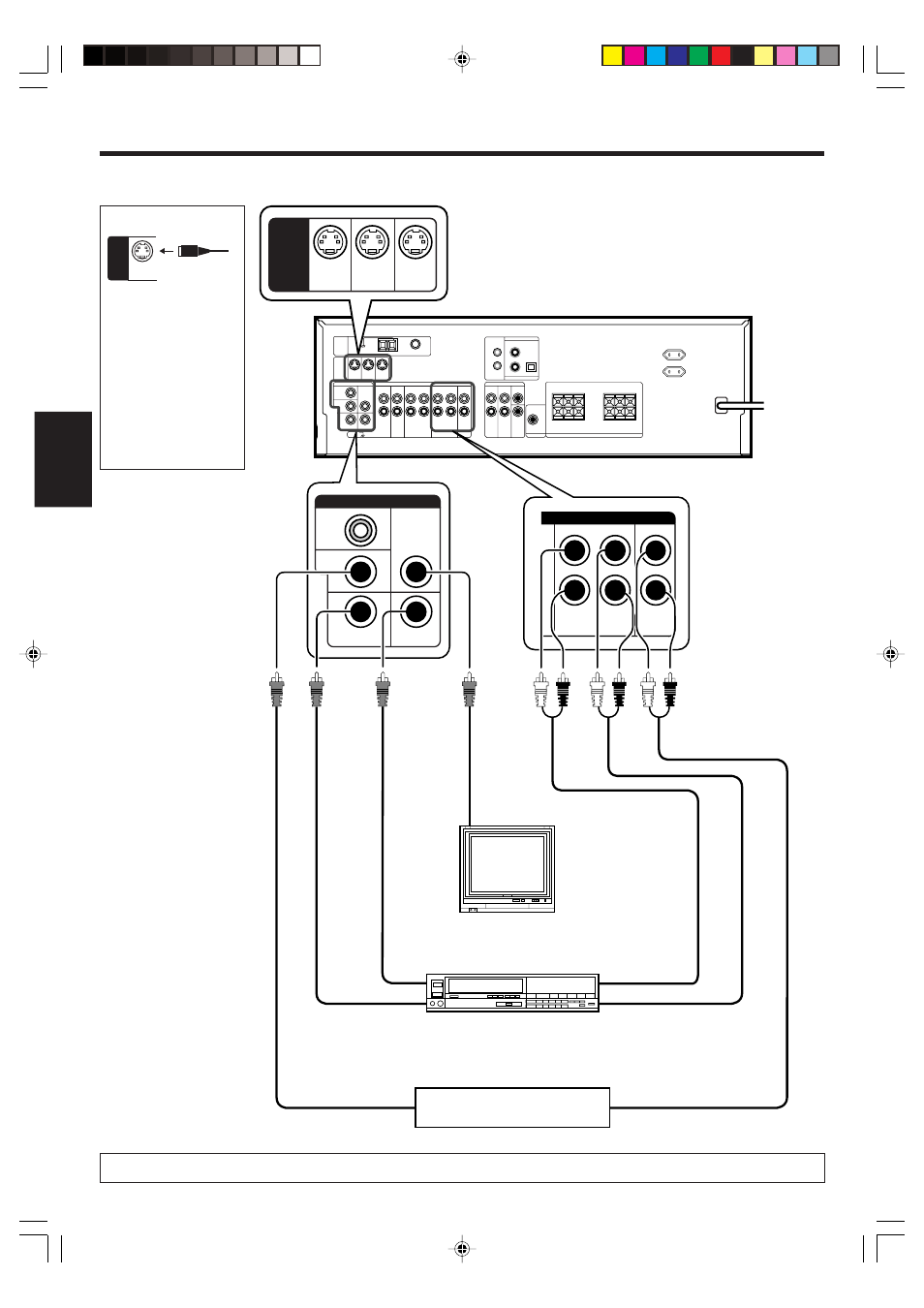

Raccordement des appareils vidéo
Il faudra raccorder un appareil vidéo avec sorties audio numériques aux prises VIDEO 2.
+
-
+
-
PLAY IN
VIDEO 2
REC OUT PLAY IN
VIDEO1
VIDEO 1
OUT
VIDEO 1
IN
VIDEO 2
IN
DVD
IN
MONITOR
OUT
VIDEO
AUDIO
VIDEO 2
IN
DVD
IN
MONITOR
OUT
S-VIDEO
Entrées et sorties vidéo
(Cordons jaunes à broche RCA) Entrées et
sorties audio
OUT OUT
Moniteur TV
Entrées vidéo
(Cordon jaune à broche RCA)
VIDEO
IN
Platine vidéo
IN
OUT
Lecteur de DVD ou lecteur de LD
Prises S-VIDEO
S-VIDEO
Utilisez les prises S-
VIDEO pour raccorder les
appareils vidéo munis de
prises S-VIDEO IN/OUT.
• Si vous utilisez les prises
S-VIDEO pour relier vos
appareils de lecture vidéo,
veillez à utiliser également
les prises S-VIDEO pour
raccorder le moniteur de
télévision et les appareils
d’enregistrement vidéo.
OUT
IN
VIDEO
IN/OUT AUDIO
IN/OUT
Prises S-VIDEO
