Configuración del sistema

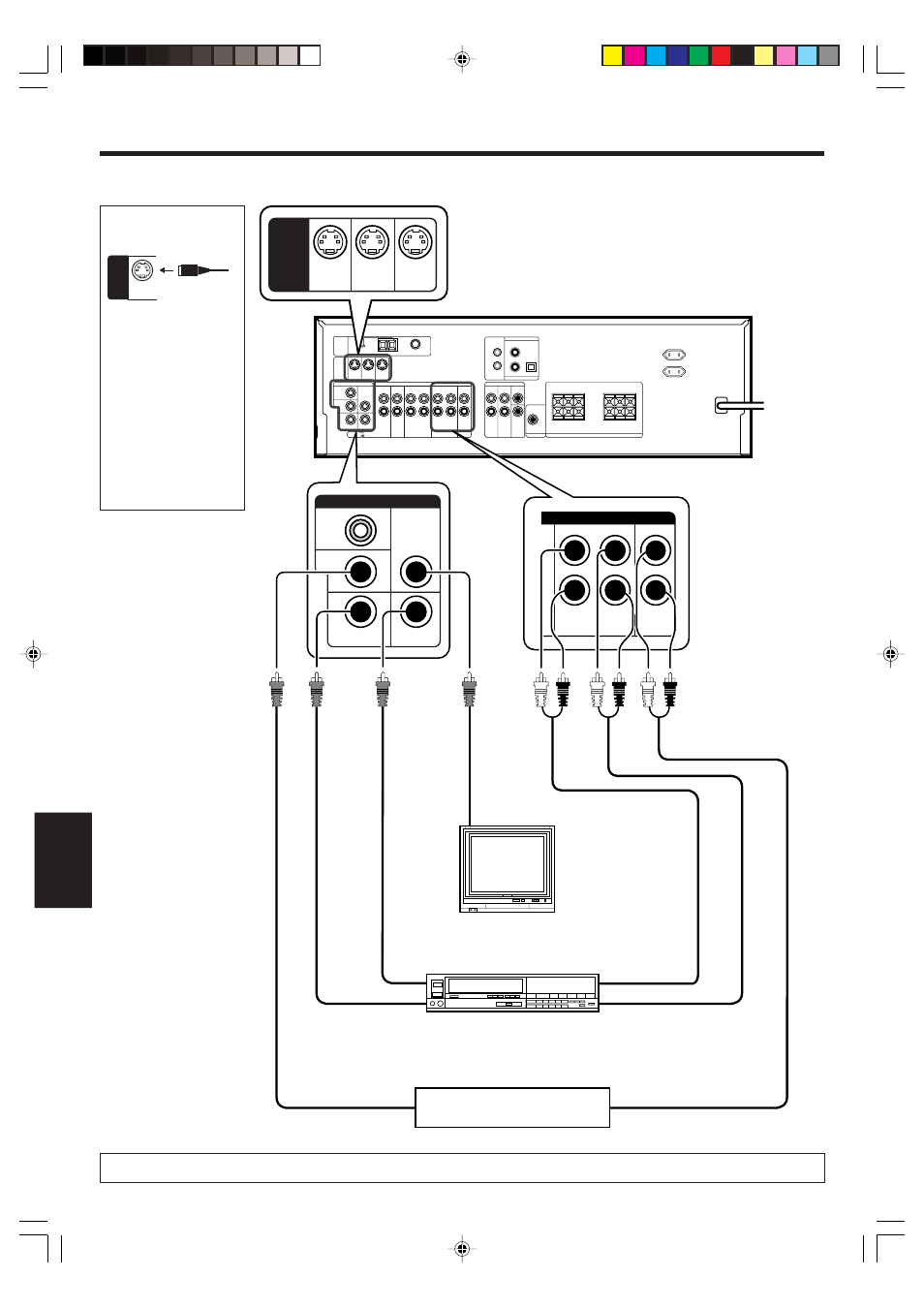

Conexión de componentes de video
Los componentes de video con salidas de audio digital deben conectarse a las tomas VIDEO 2.
+
-
+
-
PLAY IN
VIDEO 2
REC OUT PLAY IN
VIDEO1
VIDEO 1
OUT
VIDEO 1
IN
VIDEO 2
IN
DVD
IN
MONITOR
OUT
VIDEO
AUDIO
VIDEO 2
IN
DVD
IN
MONITOR
OUT
S-VIDEO
Entradas y salidas de video
(Cables con clavija RCA
amarilla) Entradas y salidas
de audio
OUT OUT
Monitor de TV
Entradas de video
(Cable con clavija RCA
amarilla)
VIDEO
IN
Platina de video
IN
OUT
Reproductor de DVD o de LD
Sobre las tomas
S-VIDEO
S-VIDEO
Utilice las tomas S-VIDEO
para realizar conexiones
a componentes de video
con tomas S-VIDEO IN/
OUT.
• Si utiliza las tomas S-
VIDEO para conectar
componentes de
reproducción de video,
asegúrese de utilizar las
tomas S-VIDEO cuando
conecte los componentes
de grabación de video y el
monitor.
OUT
IN
VIDEO
IN/OUT AUDIO
IN/OUT
Tomas S-VIDEO
