140 | Español

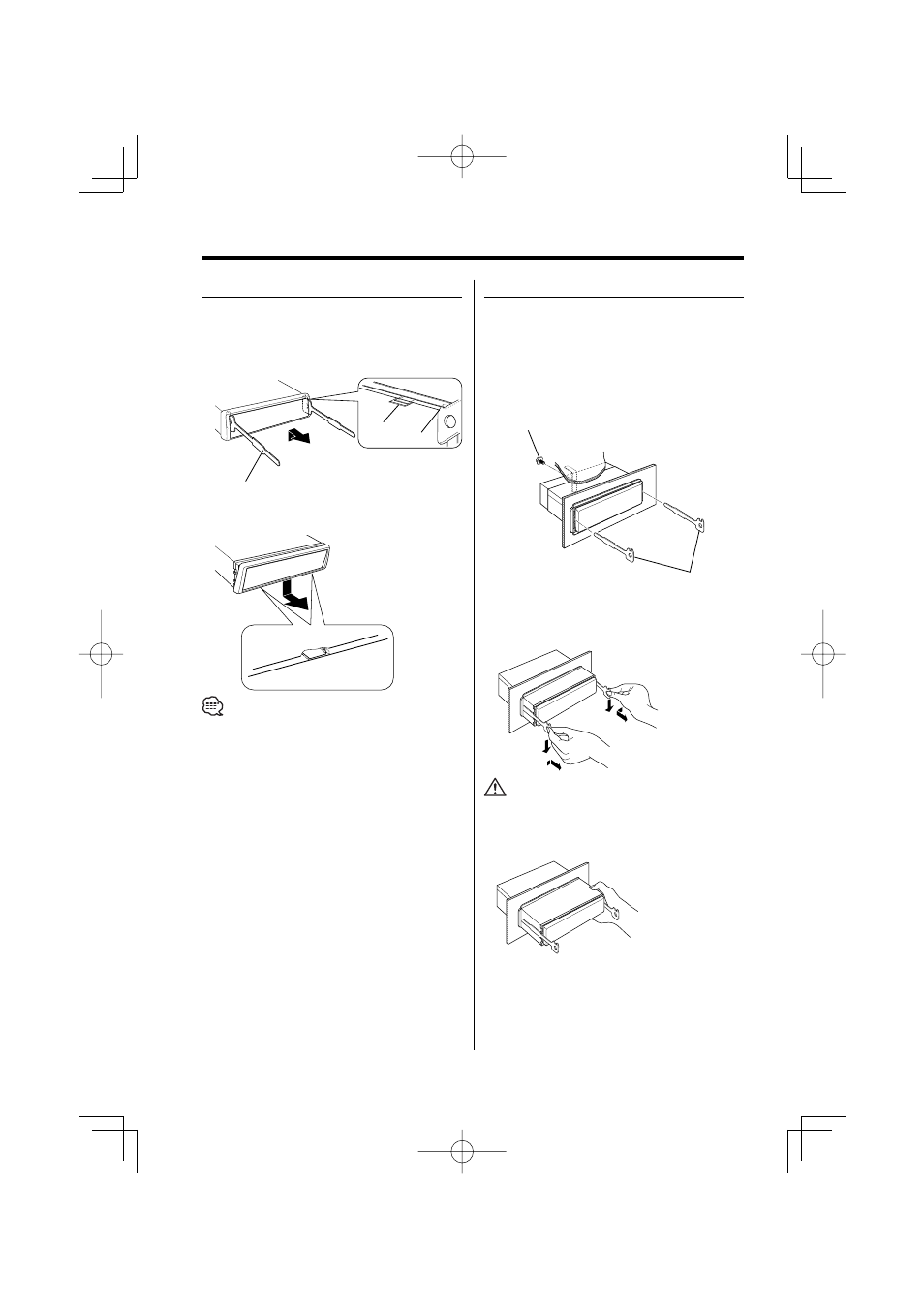

Desmontaje de la unidad
Extracción del marco de goma dura
1 Enganche las uñas de agarre en la herramienta
de extracción y quite los dos enganches en el
nivel superior.
Suba el bastidor y tire de él hacia adelante tal
como se indica en la figura.
2 Al quitar el nivel superior, quite las dos posiciones
inferiores.
• Se puede quitar el marco de la parte de abajo de la
misma forma.
Desmontaje de la unidad
1 Refiérase a la sección
goma dura> (página 140) y retire el marco de
goma dura.
2 Quite el tornillo (M4 × 8) del panel posterior.
3 Inserte profundamente las dos herramientas de
extracción en las ranuras de cada lado, tal como
se muestra en la figura.
4 Empuje la herramienta de extracción hacia abajo,
mientras presiona hacia adentro, y extraiga la
unidad hasta la mitad.
• Preste atención para no lastimarse con las uñas de agarre
de la herramienta de extracción.
5 Termine de sacar la unidad con las manos,
prestando atención para no dejarla caer.
Uña
Fijador
Accesorio 2
Herramieta de extracción
Accesorio 2
Herramieta de extracción
Tornillo (M4×8)
(disponible en el comercio)
