Kohler Bath with Airjets 1199249-2-A - Manual (Page 52)

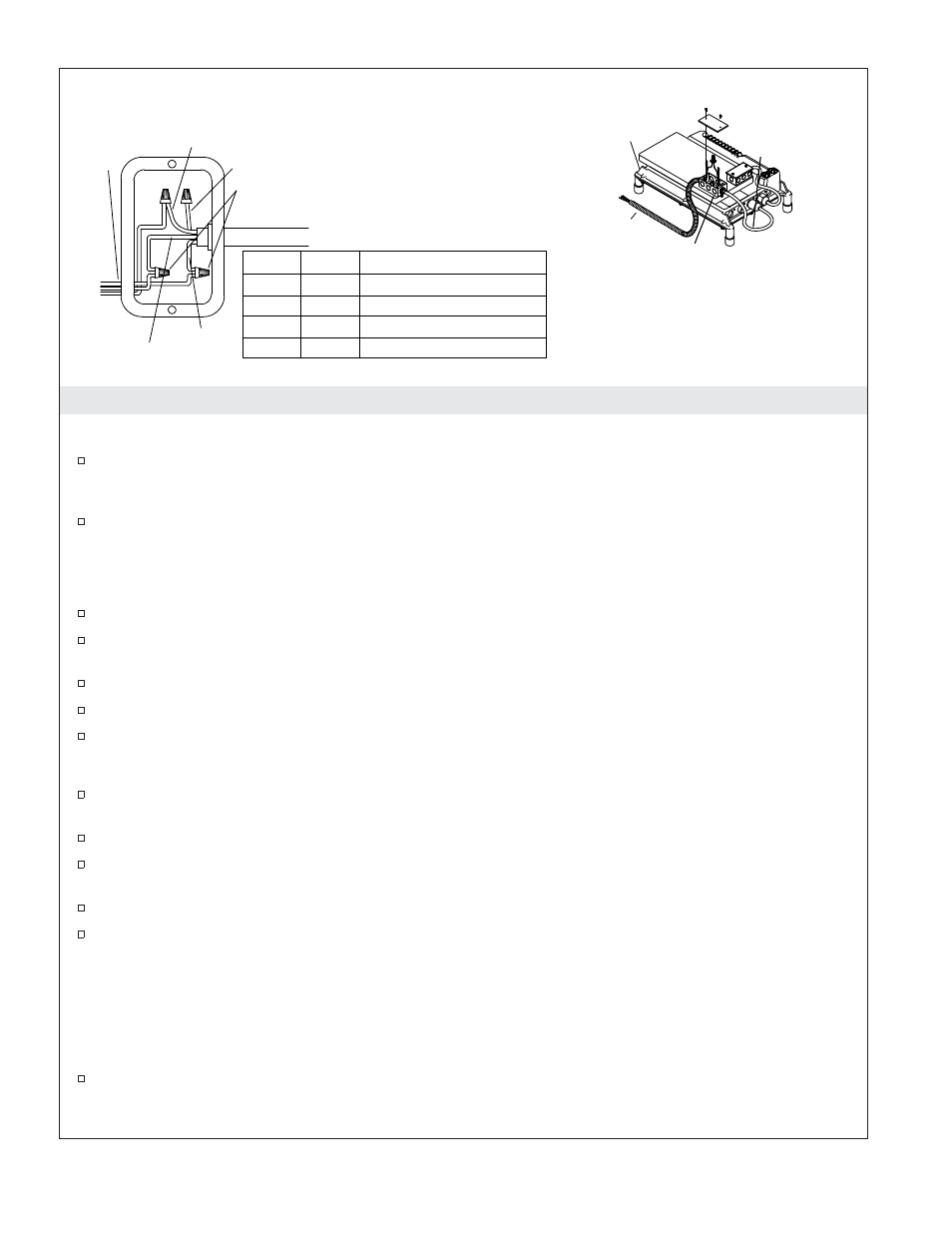

7. Instale el cable del soplador al control - Remoto
Instale la segunda caja de empalmes en el control
Instale una segunda caja de empalmes con un lengüeta externa de conexión a tierra, dos protectores
contra tirones y una tapa (no provista) en la placa de montaje del adaptador del soplador en el
control.
Conecte un hilo de cobre calibre 8 desde la lengüeta de conexión a tierra en la caja de empalmes
nueva a la lengüeta de conexión no utilizada en el control. Cumpla con todos los códigos eléctricos
locales.
Vuelva a conectar el cable eléctrico del motor soplador
Si se requiere, vuelva a conectar el cable eléctrico del motor soplador en el control.
Pase el cable eléctrico del motor soplador a través del protector contra tirones en la segunda caja de
empalmes. Apriete el protector contra tirones.
En el extremo cortado del cable eléctrico, pele unas 3 ″ (76 mm) del forro del cable.
Con una tuerca para cable, tape el conductor marrón que no se utiliza en el forro del cable.
Pele aproximadamente 3/8 ″ (10 mm) del aislamiento de cable de los cables de control restantes.
Vuelva a conectar el cable eléctrico nuevo del soplador
Pase el cable eléctrico provisto por el cliente del soplador a través del otro protector contra tirones
en la segunda caja de empalmes. Apriete el protector contra tirones.
Pele unos 3
″ (76 mm) del forro del cable.
Para las instalaciones en los EE.UU., marque los cables blancos con cinta aislante de color rojo o
negro según lo requiere el National Electric Code (NEC).
Pele unos 3/8
″ (10 mm) del extremo de los cables.
Utilice dispositivos aprobados de terminación para terminar los conductores como sigue:
• Conecte el hilo negro del cable en espiral al conductor L1 del cable eléctrico.
• Conecte el hilo azul del cable en espiral al conductor L2 o N del cable eléctrico.
• Conecte el hilo verde con raya amarilla del cable en espiral al conductor de puesta a tierra del cable
eléctrico.
• El hilo marrón no se usa y se debe tapar con una tuerca para cable.
Instale la tapa en la nueva caja de empalmes.
Azul
Cable
nuevo al
motor
soplador
Cable en
espiral del
motor soplador
Negro
NC NC Marrón
Tuercas para
cables
Placa de montaje
del soplador
Instale una caja de empalmes con tapa y una
lengüeta de conexión a tierra (no incluida).
Pase el extremo cortado del cable a la caja
de empalmes nueva. Añada un protector
contra tirones.
Del control
Pele unos 3 (76 mm) del
forro del cable de terreno y
del cable en espiral del motor
soplador. Luego corte en el punto
donde termina el forro del
cuarto cable marrón que no
se utiliza.
Tierra (verde con
raya amarilla)
Marrón
Cable
al motor
soplador
Segunda caja de empalmes Caja de empalmes eléctricos del control
GND GND
L2 N
L1 L1 Azul
Negro
Verde con raya amarilla
Del control 50 Hz 60 Hz
Segunda caja
de empalmes
1199249-2-A Español-11 Kohler Co.
