3. Realice las conexiones eléctricas - Estándar
NOTA: El número de modelo del producto está impreso en una etiqueta en el lado del soplador de la
bañera. Esta etiqueta también identifica la capacidad nominal eléctrica del producto. Todas las bañeras
están equipadas con una caja de empalmes y están diseñadas para funcionar entre 220 V y 240 V a 50
Hz o 60 Hz.
ADVERTENCIA: Riesgo de descarga eléctrica. Asegúrese de desconectar la corriente eléctrica
antes de realizar el siguiente procedimiento.
ADVERTENCIA: Riesgo de descarga eléctrica. Conecte el soplador a un interruptor, con conexión
a tierra, de circuito con pérdida a tierra (GFCI) o dispositivo de corriente residual (RCD). Esto
servirá de protección adicional contra el peligro de sacudida eléctrica de línea a tierra. Se requiere
un circuito dedicado de 220-240 V, 20 A, 50/60 Hz.
¡IMPORTANTE! El neutro de carga no se usa. No debe haber conexión al terminal de neutro de carga en
el interruptor de circuito con pérdida a tierra (GFCI). El cable verde con rayas amarillas es la tierra del
equipo
y se tiene que conectar al bus neutro en la caja de disyuntores principal.
NOTA: El arnés de cables incluye una antena para el control remoto opcional. No modifique ni dañe esta
antena durante la instalación.
Conecte el cable de servicio eléctrico a la caja de empalmes. La caja de empalmes tiene cables
azules, marrones y verdes con una raya amarilla, así como una lengüeta para la conexión a tierra
Cumpla con todos los códigos eléctricos locales. Cumpla con los códigos nacionales y locales.
Caja de empalmes
de alimentación
del control
Cable del
motor soplador
Válvula de retención
Fuente de
alimentación
del control
Alimentación eléctrica externa

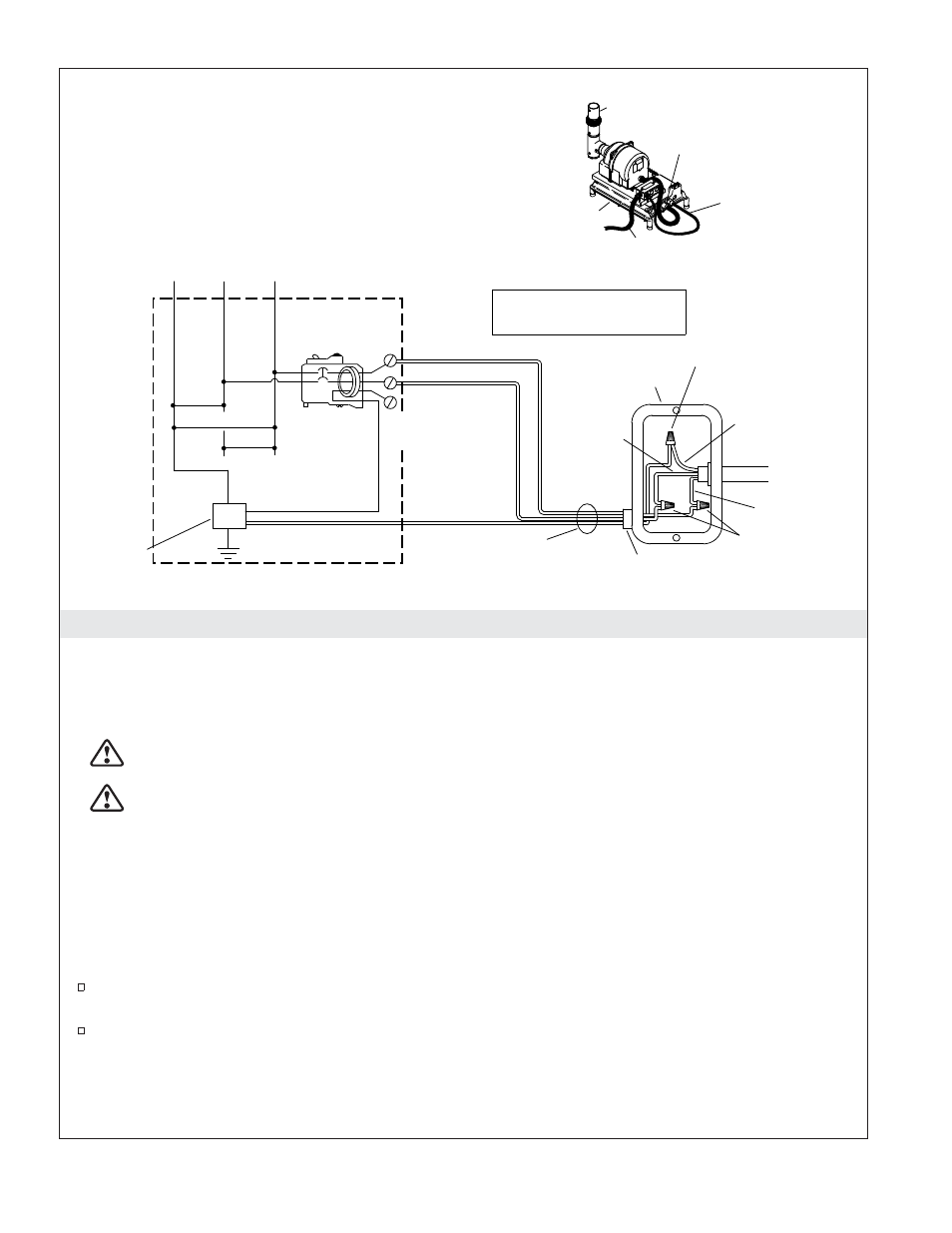

Conexión de cableado típica para Norteamérica
Control
Conector de cable
* Conexiones a
hacerlas en el disyuntor
Tierra
(Verde con
rayas amarillas)
Del control
Marrón (L2)
Conectores
de cable
El electricista debe proveer la
protección contra tirones adecuada.
Cableado en terreno
(De la caja de empalmes
al interruptor GFCI)
Azul (L1)
*L2
240 V
*L1
Sin conexión
(neutro de carga)
Bus neutro
(En caja de
disyuntores)
* Tierra del equipo
* Neutro de línea
(cable blanco
en espiral)
Disyuntor de
dos polos típico
con GFCI
Caja de disyuntores
L2 L1 N
Fuente de 120/240 VCA
Conecte conforme a los códigos nacionales y locales.
Las lengüetas abiertas de conexión a tierra se encuentran
en la parte superior de la caja de empalmes.
240 V
120 V
120 V
