3. Effectuer les connexions électriques - Standard

REMARQUE:

Le numéro de modèle du produit est imprimé sur une étiquette placée du côté souffleur de

la baignoire. Cette étiquette identifie également les caractéristiques électriques du produit. Toutes les
baignoires sont équipées d’un boîtier de jonction de câblage et sont conçues pour fonctionner entre 220
V et 240 V, à 50 HZ ou 60 Hz.

AVERTISSEMENT: Risque d’électrocution.

S’assurer que l’alimentation a été débranchée avant

d’effectuer les procédures suivantes.

AVERTISSEMENT: Risque d’électrocution.

Connecter le souffleur à un disjoncteur de fuite de

terre (GFCI) ou à un dispositif à courant résiduel (RCD) mis à la terre de manière adéquate. Ceci
fournira une mesure de protection supplémentaire contre le risque d’électrocution par tension
phase-terre. Un circuit dédié de 220-240 V, 20 A, 50/60Hz est nécessaire.

IMPORTANT!

La charge neutre n’est pas utilisée. Il ne devrait pas y avoir de connexion à la borne de

charge neutre

sur le disjoncteur de fuite de terre (GFCI). Le fil vert avec la bande jaune est la terre de

l’équipement

et doit être connecté sur le bus neutre dans la boîte du disjoncteur principal.

REMARQUE:

Le câblage électrique comprend une antenne pour la télécommande optionnelle. Ne pas

modifier ni endommager cette antenne pendant l’installation.

Effectuer le branchement sur la boîte de jonction. La boîte de jonction contient des fils de couleur
bleue, brune et verte à rayure jaune, ainsi qu’une cosse de mise à la terre.

Suivre tous les codes électriques locaux. Raccorder conformément aux codes nationaux et locaux.

Boîtier de jonction
du contrôle
d'alimentation

Connecteur câble

Terre
(Vert à
rayures jaunes)

Bleu (L1)

Depuis
le contrôle

Brun (L2)

Connecteurs
câbles

Câblage site (Du
boîtier de jonction
au disjoncteur GFCI)

L'électricien doit
prévoir un collier de serrage adéquat.

* Connexions à
faire au disjoncteur

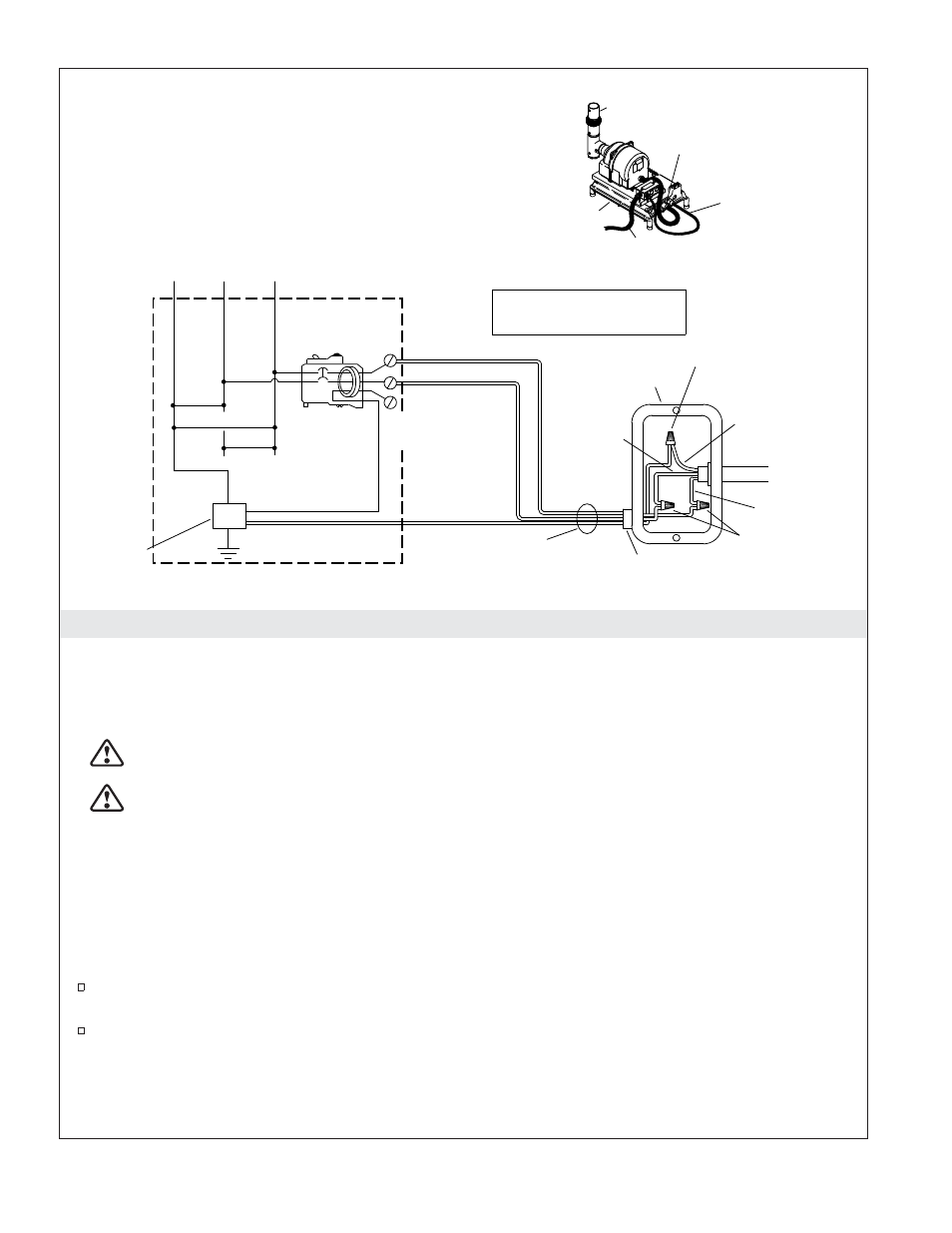

Câblage typique pour l'Amérique du Nord

Contrôle

Alimentation externe

Alimentation
du contrôle

Cordon du
moteur souffleur

Valve clapet de non-retour

*L2

240 V

*L1

Pas de
connexion (Neutre)

* Ligne neutre
(Câble
blanc bouclé)

* Equippement
de mise à la terre

Module
neutre
(Dans le
boîtier de
disjoncteur)

240 V

120 V

120 V

Disjoncteur
typique à deux
pôles avec GFCI

Boîtier du
disjoncteur

Source 120/240 VAC

N

L1

L2

Raccorder selon les codes nationaux et locaux.
Des cosses d'ouverture sont localisées
au-dessus du boÎtier de jonction.
