4. Desconecte el motor soplador - Remoto

AVISO: Esta sección sólo aplica a las instalaciones en las que el motor soplador y la válvula de
retención se cambiarán de ubicación.

AVISO: No corte la tubería del soplador para esta instalación.

AVISO: Usted tiene que cambiar la ubicación de la válvula de retención con el motor soplador. No
desconecte la válvula de retención de la T.

Retire el motor soplador y la válvula de retención

Desconecte el enchufe eléctrico del motor soplador del control.

Retire los sujeta cables que soportan el cable del motor soplador.

Retire y guarde el tornillo que sostiene la válvula de retención al codo de PVC.

Retire y guarde los cuatro tornillos de la placa de montaje.

Deslice el motor soplador y la válvula de retención alejándolos del codo y retire el motor soplador
de la bañera.

Prepare el sitio

NOTA:

Consulte la sección

″Prepare el soplador (lugar remoto)″ para obtener detalles sobre el cambio de

ubicación del soplador.

Prepare el sitio donde se va a instalar el motor soplador. El sitio se debe estar dentro de 15’ (4,5 m)
de la bañera.

Instale el panel de acceso para dar servicio al motor soplador.

Prepare las rutas para el tendido de las tubería de PVC y del cable eléctrico nuevo del motor
soplador. Cumpla con todos los códigos correspondientes.

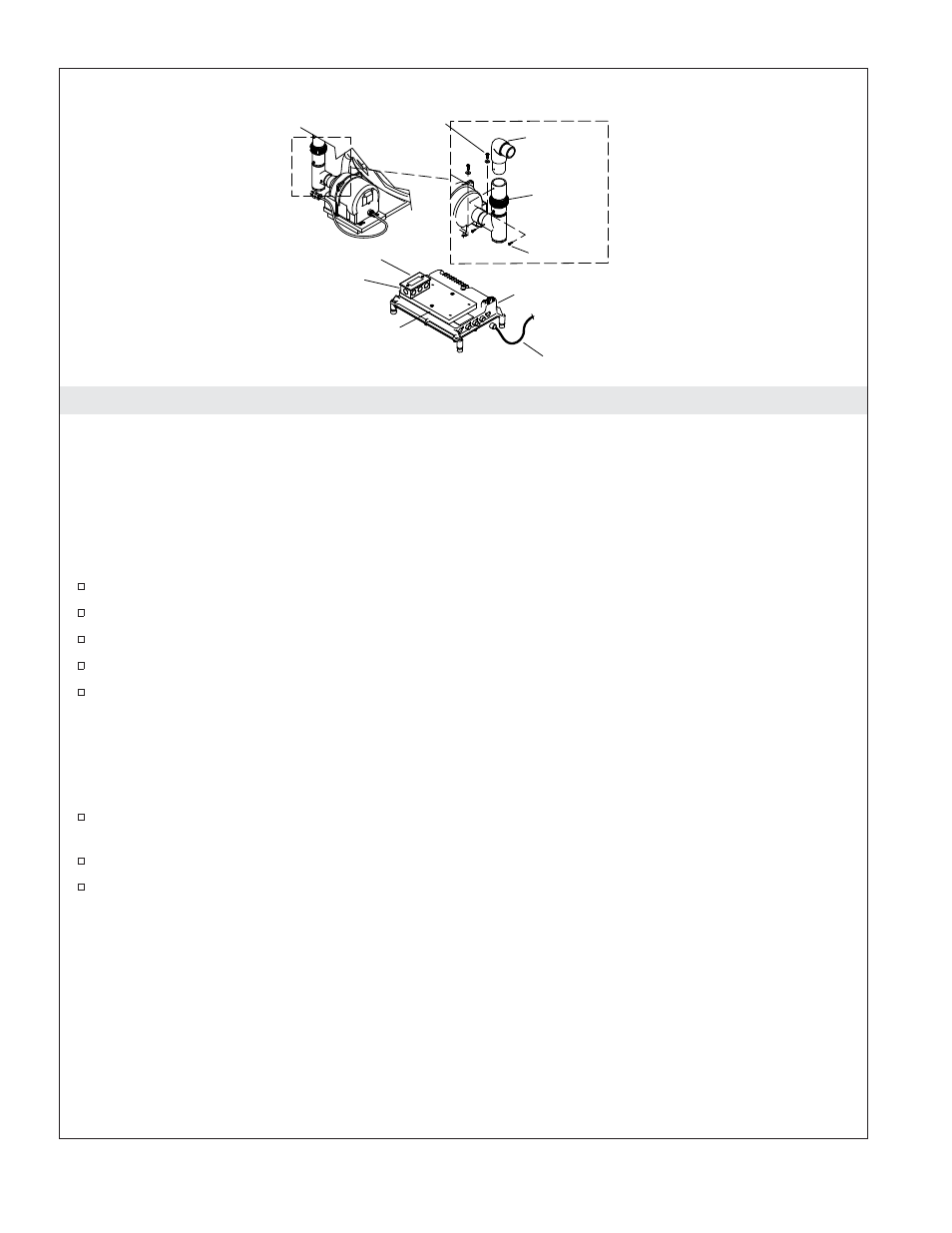

Codo

Tornillo

Placa de montaje

Control

Al motor soplador

Cubierta

Tornillos de fijación
del motor soplador

Válvula de
retención

Enchufe
eléctrico del
motor soplador

Caja de
empalmes

1199249-2-A

Español-7

Kohler Co.
