6

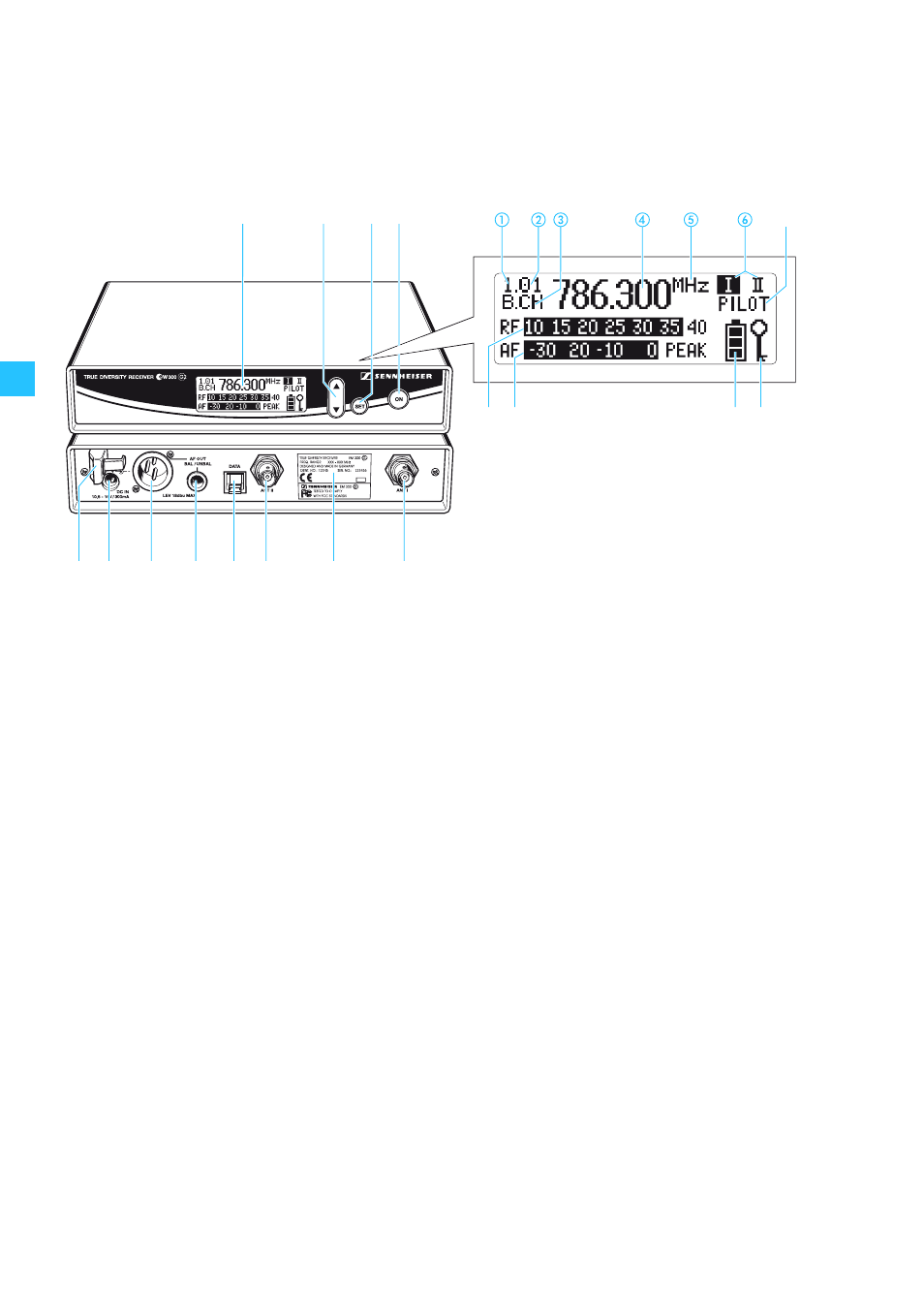

Vue d'ensemble des éléments de commande
Récepteur fixe EM 300 G2
³ · » ¿
´ ² ¶ º ¾ µ ¸ ¹
ቭ ቫ ቪ ቩ
ቨ
Eléments de commande Affichages sur l'afficheur à cristaux liquides
³
Affichage graphique, fond éclairé
·
Touche à bascule
̆
/
̄
, fond éclairé
»
Touche SET , fond éclairé
¿
Touche ON , fond éclairé
avec la fonction ESC (abandon) dans le menu
´
Clip de fixation pour le câble de raccordement du
bloc secteur
²
Prise jack pour le raccordement du bloc secteur
(DC IN)
¶
Prise XLR-3 (mâle) pour la sortie audio
symétrique (AF OUT BAL)
º
Prise jack 6,3 mm pour la sortie audio
asymétrique (AF OUT UNBAL)
¾ Interface de maintenance (DATA)
µ
Prise BNC, entrée d'antenne II (ANT II)
¸
Plaque signalétique
¹ Prise BNC, entrée d'antenne I (ANT I)
ቢ
Affichage de la banque de canaux "1…8, U"
ባ
Affichage du numéro de canal "1…8"
ቤ
Symbole pour l'affichage de la banque de canaux et
du numéro de canal "B.CH"
ብ
Affichage alphanumérique
ቦ
Symbole pour l'affichage de la fréquence "MHz"
ቧ Affichage Diversity
(antenne I ou antenne II active)
ቨ Affichage "PILOT"
(analyse du signal pilote activée)
ቩ
Affichage du niveau du signal radio "RF"
ቪ
Affichage du niveau audio "AF" avec affichage de
saturation "PEAK"
ቫ
Affichage à quatre positions de l'état des piles de
l'émetteur capté
ቭ
Symbole d'activation du verrouillage des touches
Remarque :
Autres affichages voir "Sélectionner l'affichage
standard" page 32
