6

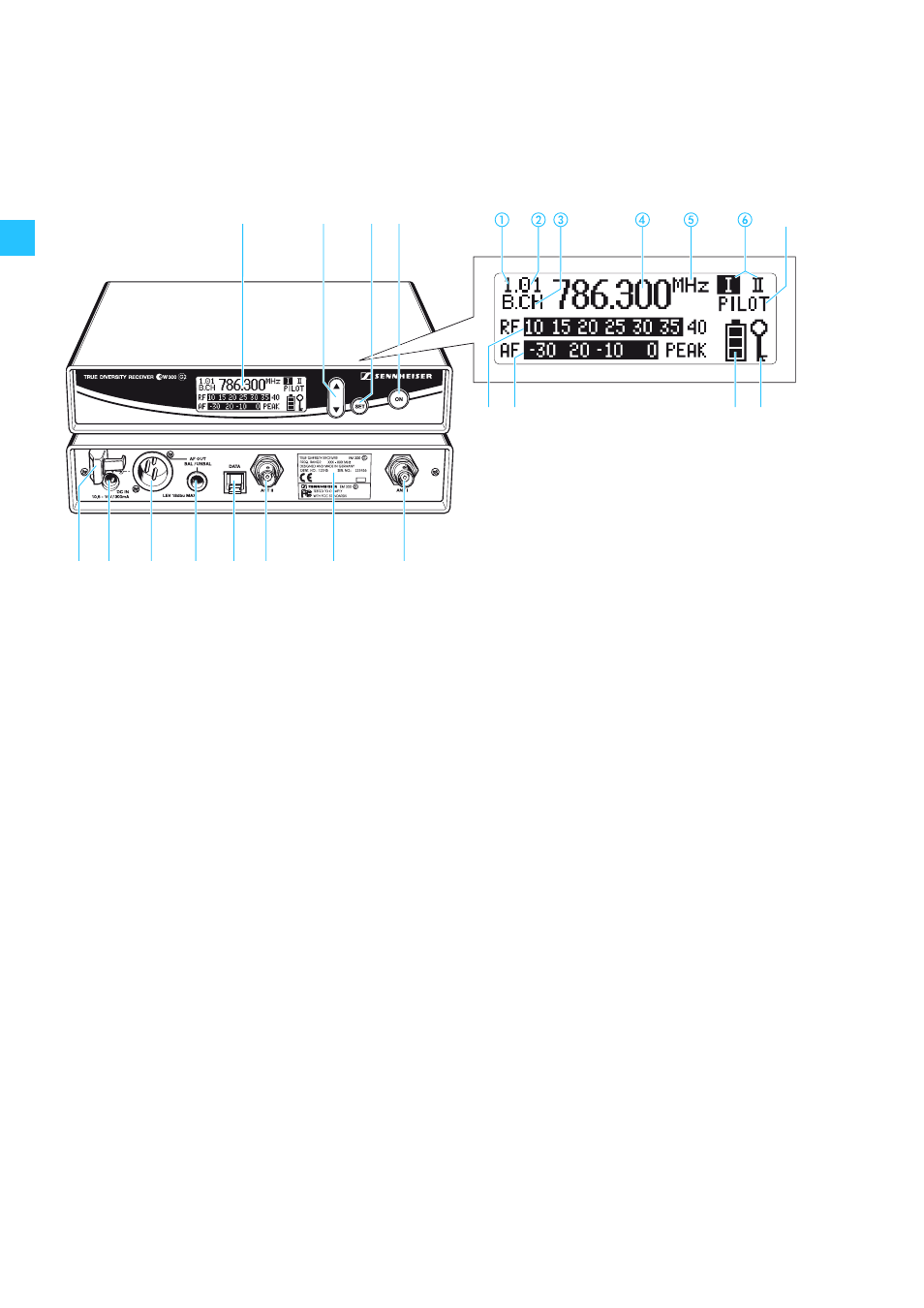

Übersicht über die Bedienelemente
Stationärer Empfänger EM 300 G2
³ · » ¿
´ ² ¶ º ¾ µ ¸ ¹
ቭ ቫ ቪ ቩ
ቨ
Bedienelemente Anzeigen im LC-Display
³
Grafik-Display, hinterleuchtet
·
Wipptaste
̆
/
̄
, hinterleuchtet
»
Taste SET , hinterleuchtet
¿
Taste ON , hinterleuchtet
mit ESC- Funktion (Abbrechen) im Bedienmenü
´
Zugentlastung für das Anschlusskabel des Netzteils
² Hohlklinkenbuchse für Anschluss des Netzteils
(DC IN)
¶ XLR-3-Buchse (male) für Audio-Ausgang,
symmetrisch (AF OUT BAL)
º
6,3-mm-Klinkenbuchse für Audio-Ausgang,
unsymmetrisch (AF OUT UNBAL)
¾
Service-Schnittstelle (DATA)
µ
BNC-Buchse, Antenneneingang II (ANT II)
¸
Typenschild
¹
BNC-Buchse, Antenneneingang I (ANT I)
ቢ
Anzeige der Kanalbank „1…8, U“
ባ
Anzeige der Kanalnummer „1…8“
ቤ
Symbol für Anzeige der Kanalbank und -nummer
„B.CH“
ብ
Alphanumerische Anzeige
ቦ
Symbol für Anzeige der Frequenz „MHz“
ቧ Diversity-Anzeige
(Antenne I oder Antenne II aktiv)
ቨ Anzeige „PILOT“
(Pilotton-Auswertung ist eingeschaltet)
ቩ
Anzeige des Funksignal-Pegels „RF“
ቪ
Anzeige des Audio-Pegels „AF“ mit Übersteuerungs-
anzeige „PEAK“
ቫ
vierstufige Anzeige des Batteriezustands des emp-
fangenen Senders
ቭ
Symbol für eingeschaltete Tastensperre
Hinweis:
Weitere Darstellungen des Displays siehe „Standard-
anzeige ändern“ auf Seite 32
