Main board section – Sony Ericsson CDX-M620 User Manual
Page 58

58
CDX-M620/M670
101
F901
TUX201
#2
#2
#2
#2
#2
#2
#2
#3
#2
#2
102
103
103
104
104
105
106
106
107
107
108
109
111
110
112
113
114
115

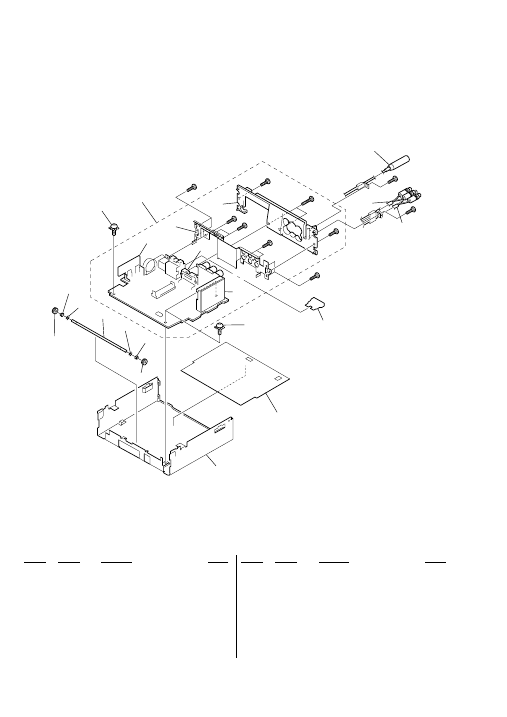

5-3. MAIN BOARD SECTION
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
101
X-3380-558-1 CHASSIS (CD) ASSY
* 102
3-230-417-01 SHEET, INSULATING
103
3-230-493-01 GEAR (DRIVE SHAFT)
104
3-230-444-01 GUIDE (DRIVE SHAFT)
105
3-045-721-01 SHAFT, DRIVE
106
3-040-692-01 RING, CE TYPE RETAINING
107
3-376-464-11 SCREW (+PTT 2.6X6), GROUND POINT
* 108
A-3283-172-A MAIN BOARD, COMPLETE (M670:US)
* 108
A-3283-173-A MAIN BOARD, COMPLETE (M620)
* 108
A-3283-174-A MAIN BOARD, COMPLETE (AEP,UK,E)
* 109
3-230-513-01 HEAT SINK (REG)
* 110
3-230-509-01 CHASSIS, BACK
* 111
3-019-565-01 BRACKET (IC)
* 112
3-230-510-21 HEAT SINK (US)
* 112
3-230-510-31 HEAT SINK (AEP,UK,E)
113
1-777-246-41 CORD (WITH CONNECTOR) (ANT)
114
1-790-375-21 CORD (WITH CONNECTOR) (SUB OUT (MONO))
115
1-757-775-11 CORD (WITH CONNECTOR) (AUX-IN (AUDIO))
F901
1-532-877-11 FUSE (BLADE TYPE) (AUTO FUSE) 10A
TUX201 A-3220-813-A TUNER UNIT (TUX-020)
