• 18 •

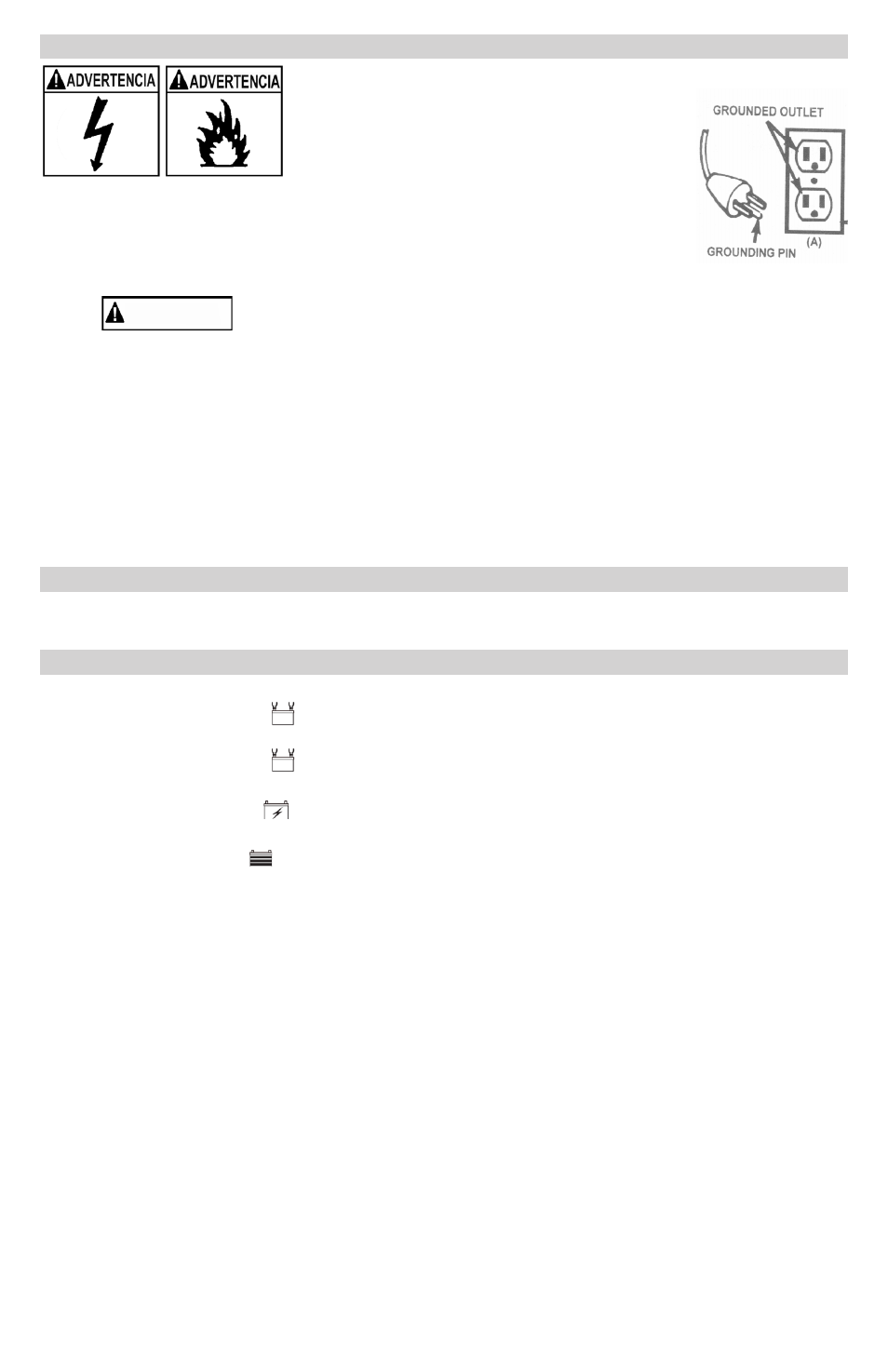

CONEXIONES A TIERRA Y ENERGÍA DE CA 8.
EL RIESGO DE DESCARGA ELÉCTRICA O INCENDIO
Este cargador de batería está destinado 8.1
a un uso en un circuito con tensión nominal
de 120 V y posee un enchufe con descarga
a tierra que luce como el enchufe ilustrado.
El cargador debe poseer una descarga a
tierra para reducir el riesgo de descargas eléctricas. El enchufe se
debe conectar a un tomacorriente adecuadamente instalado y que
cuente con descarga a tierra de acuerdo con todas las ordenanzas y
códigos. Los pasadores del enchufe deben adaptarse al receptáculo
(tomacorriente). No utilizar con un sistema que no posea descarga a tierra.
PELIGRO
8.2 Nunca altere el cable o enchufe de C.A. suministrado, si no se ajusta
al tomacorriente, haga instalar un tomacorriente adecuado con descarga a tierra
por medio de un electricista capacitado. Una conexión inadecuada puede provocar
un riesgo de descarga eléctrica o electrocución. NOTA: De acuerdo a las Leyes
Canadienses, el uso de un enchufe adaptador no es permitido en el Canada. El uso de
un enchufe como adaptador no se recomienda y no debe ser utilizado Estados Unidos.
Tamaño AWG mínimo recomendado para alargadore:
8.3
De 100 pies (30.5 metres) de largo o menos-use una extensión de calibre 12 •
(3.31 mm 2 ).
Para más de 100 pies (30.5 metres) de largo- use una extensión de calibre 10 •
(5.26 mm 2 ).
INSTRUCCIONES DE MONTAJE 9.
Desenrede todos los cordones y extienda los cables antes de usar el cargador de
baterías.
PANEL DE CONTROL
10.
Indicadores LEDs
LED CONECTADA (amarillo) encendido: Indica que el cargador está propiamente
conectado a la batería
LED CONECTADA (amarillo) intermitente: Indica que el cargador está en modo
anulada.
LED CARGANDO (amarillo) encendido: Indica que el cargador ha detectado una
batería y la está cargando.
LED CARGADO (verde) encendido: Indica que la carga de la batería está completa
y que el cargador cambió a modo mantener.
NOTA: Vea en la sección Instrucciones operativas la descripción completa de los
modos del cargador.
Pantalla digital
La pantalla digital proporciona una indicación digital de la tensión o % de carga de la
batería o salida de alternador, dependiendo del Modo de pantalla elegido. La pantalla
mostrará el VOLTAJE de la batería cuando el cargador no se encuentre cargandola.
Interruptor Display Mode (Modo de pantalla)
Utilice este interuptor para establecer la función de la pantalla digital en una de las
siguientes opciones:
% de batería • : la pantalla digital muestra un porcentaje de carga estimado de la
batería conectada a los ganchos de batería pertenecientes al cargador.
Tensión
• : la pantalla digital muestra la tensión en los ganchos de batería
pertenecientes al cargador en volts de CC.
% de alternador
• : la pantalla digital muestra un porcentaje de salida estimado del
sistema de carga del vehículo conectado a los ganchos de batería pertenecientes al
cargador en comparación con un sistema de funcionamiento adecuado.
