• 37 •

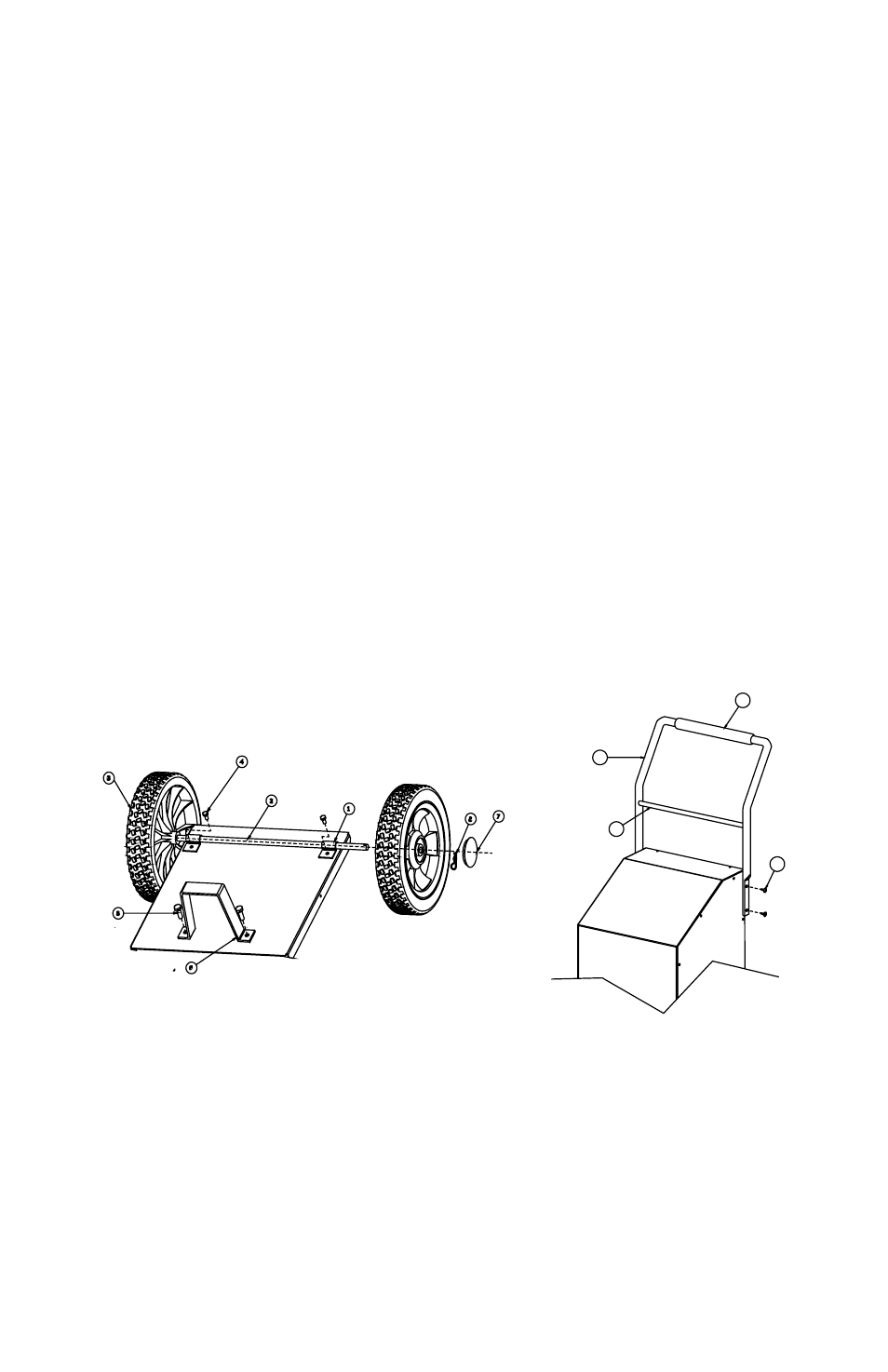

Premièrement, poser soigneusement le chargeur sur le sa face du devant pour 1.
préparer le montage.
Monter le pied ( article 6 ) à l’aide de deux vis de ¼-20 ( article 5 ) et resserrer 2.
solidement.
Attacher les deux supports d’axe ( article 1 ) en utilisant une vis de 10-32 ( article 4 ) 3.
dans chacun. L’une des extrémités des supports doit être introduite dans la fente du
côté inférieur du chargeur. Soyez prudents de ne pas laisser tomber l’axe à l’intérieur
du cas de chargeur. Ne pas resserrer solidement les vis ( article 4 ) cette fois.
Faire glisser l’axe ( article 2 ) dans les supports ( article 1 ) jusqu’à ce qu’il soit centré 4.
sur le chargeur.
Enfiler une roulette ( article 3 ) sur l’axe, le moyeu à face creuse tourné vers 5.
l’extérieur comme illustré.
Introduire ensuite la broche à travers le trou de l’axe. 6.
Reprendre ce processus pour l’autre roulette et lorsque les deux roulettes ont été 7.
fixées à l’axe, terminer de resserrer les deux vis des supports d’axes ( article 4 ).
Placer les enjoliveurs ( article 7 ) à chaque roulette pour couvrir la broche et l’axe. 8.
Mettre ensuite le chargeur de manière à se qu’il tienne droit sur les roulettes et le pied. 9.
Retirer les deux vis supérieures de fixation latérale ( article 9 ) de chaque côté 10.
du chargeur.
Vérifier si la poignée en vélomousse ( article 12 ) est installée sur la poignée (article 11.
10). L’installer si nécessaire.
Introduire la tringle à pince en fibre de verre ( article 11 ) dans les trous percés à 12.
l’intérieur de la poignée ( article 10 ).
Aligner la poignée ( article 10 ) avec le chargeur et réinstaller les vis à fixation 13.
latérale ( article 9 ). Ne pas trop resserrer.
Le montage du chargeur est maintenant terminé. Les pinces de la batterie peuvent 14.
être fixées à la tringle en fibre de verre ( article 11 ) pour un rangement aisé.
Ne pas attacher les pinces à la partie en vélomousse de la poignée, sinon la poignée 15.
en vélomousse risque d’être endommagée.
10
12
11
9
