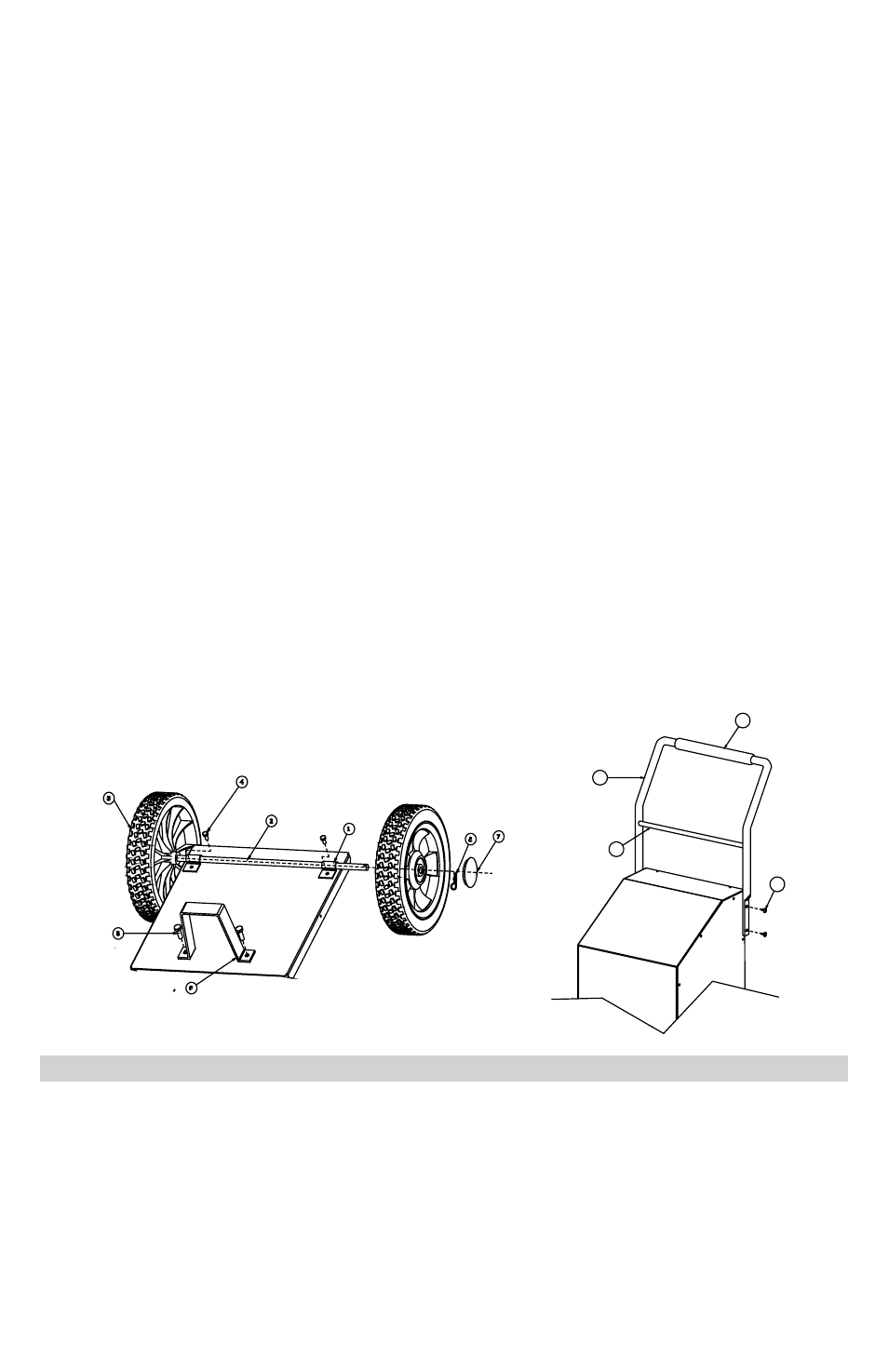

Primero, cuidadosamente apoye el cargador en su parte frontal para prepararlo para 1.
el ensamblaje.
Ensamble el pedestal (Artículo 6) usando dos tornillos¼-20 (Artículo 5) y apriete 2.
firmemente.
Una los dos soportes de eje (Artículo 1) usando un tornillo 10-32 (Artículo 4) en cada 3.
uno. Los soportes deben tener un extremo enganchado en la ranura de la base
del cargador. Tenga cuidado de no tirar las abrazaderas contenidas en la caja del
cargador. No apriete totalmente los tornillos (Artículo 4) en este momento.
Inserte el eje (Artículo 2) en los soportes (Artículo 1) hasta que queden centrados en 4.
el cargador.
Inserte una rueda (Artículo 3) sobre el eje con el cubo empotrado orientado hacia 5.
afuera como se muestra.
Después inserte el pasador (Artículo 8) a través del orificio del eje. 6.
Repita el proceso para la otra rueda y cuando ambas ruedas estén aseguradas al 7.
eje, termine de apretar los dos tornillos de soporte del eje (Artículo 4).
Presione las tapas de eje (Artículo 7) sobre cada rueda para cubrir el pasador y el eje. 8.
Después levante el cargador en posición vertical para que se apoye sobre las 9.
ruedas y el pie.
Retire los dos tornillos de la parte superior (Artículo 9) desde cada lado del cargador. 10.
Verifique que la agarradera con cubierta de espuma. (Artículo 12) esté en el 11.
conjunto de la agarradera (Artículo 10). Instale de ser necesario.
Inserte la varilla de sujeción en fibra de vidrio (Artículo 11) dentro de los orificios 12.
perforados en el interior de la agarradera (Artículo 10).
Alinee el conjunto de la agarradera (Artículo 10) con el cargador y reinstale los 13.
tornillos laterales (Artículo 9). No apriete demasiado.
El montaje del cargador ahora está listo. Las pinzas de la batería pueden ser 14.
sujetadas a la varilla de fibra de vidrio (Artículo 11) para un almacenamiento
apropiado.
No coloque las pinzas al área de la espuma de la agarradera ya que dañará la 15.
cubierta de espuma.
10
12
11
9
PANEL DE CONTROL 11.
Temporizador
Configuración del temporizador: • el temporizador le permite establecer un horario
específico para la carga. Una vez vencido el plazo del temporizador, el cargador
detiene la carga de la batería. La función principal del temporizador es evitar una
sobrecarga además de permitir que el tiempo de la batería obtenga una carga
satisfactoria. Para establecer correctamente el temporizador, se debe conocer
el tamaño de la batería en amperios horas o capacidad de reserva en minutos y
el estado de carga. Es importante que determine el estado de carga adecuado a
su batería como se especifica en la Sección 13 y que establezca el temporizador
adecuadamente.
