Sección 6

24

AJUSTES

6.1 AJUSTE DEL FRENO DE

ESTA

CIONAMIENTO

No opere el cortacésped si el freno de

estacionamiento no está en correcto estado de

funcionamiento. P

odrían causarse lesiones

graves.

El acople del freno de estacionamiento debe ajustarse

apenas la palanca del freno de estacionamiento se

coloque en la posición “ENGAGE”; el freno de

estacionamiento permitirá que el cortacésped se mueva.

Si los procedimientos siguientes no permiten accionar el

freno de estacionamiento apropiadamente, contacte con

su distribuidor Scag para cualquier ajuste adicional de

freno.

1.

Coloque un gato de piso debajo de la parte posterior

de la máquina. Levante la máquina y apóyela para

evitar que caiga. Bloquee las ruedas locas para

evitar que la máquina se mueva. Quite las ruedas

motrices.

2.

Con la palanca de freno en la posición desconectada,

revise la distancia entre la parte superior del tubo del

bastidor y la parte inferior del mango del freno. La

distancia debe ser de 2" a 2-1/4" (V ea la Figura 6-1).

3 Si la distancia no está en la medida especificada,

regule aflojando la contratuerca en ambos extremos

de la varilla de control del freno y girando la varilla

hasta alcanzar la distancia apropiada. (V ea la Figura

6-1). Apriete las contratuercas.

4.

Con el freno en la posición accionada, verifique la

distancia entre la tuerca inferior de la varilla del

accionador de freno y la palanca del accionador de

freno en el lado izquierdo de la máquina. La distancia

debe ser 1/8" (V ea la Figura 6-2).

5.

Si la distancia no coincide con la medida

especificada, afloje la contratuerca en la horquilla

con ojales situada sobre la varilla del accionador del

freno (V er la Figura 6-2).

6.

Gire el perno en el fondo de la palanca del

accionador de freno hasta que se alcance la medida

de 1/8" y apriete la contratuerca en la horquilla con

ojales en la varilla del accionador de freno. (V ea la

Figura 6-2).

7.

Repita los pasos del 4 al 6 en el lado derecho de la

máquina.

8.

Reemplace las ruedas motrices y pruebe el freno.

-NOTA-

Si este procedimiento no logra el ajuste

apropiado del fr

eno, contacte con su distribuidor

autorizado de Scag.

6.2 AJUSTES DE DESPLAZAMIENTO

Se tendrán que realizar ajustes de neutro o de alineación

si:

A.

Las palancas de control de dirección están en la

posición neutral y la máquina se arrastra hacia

adelante o hacia atrás. (Ajuste neutral, vea la

página 25).

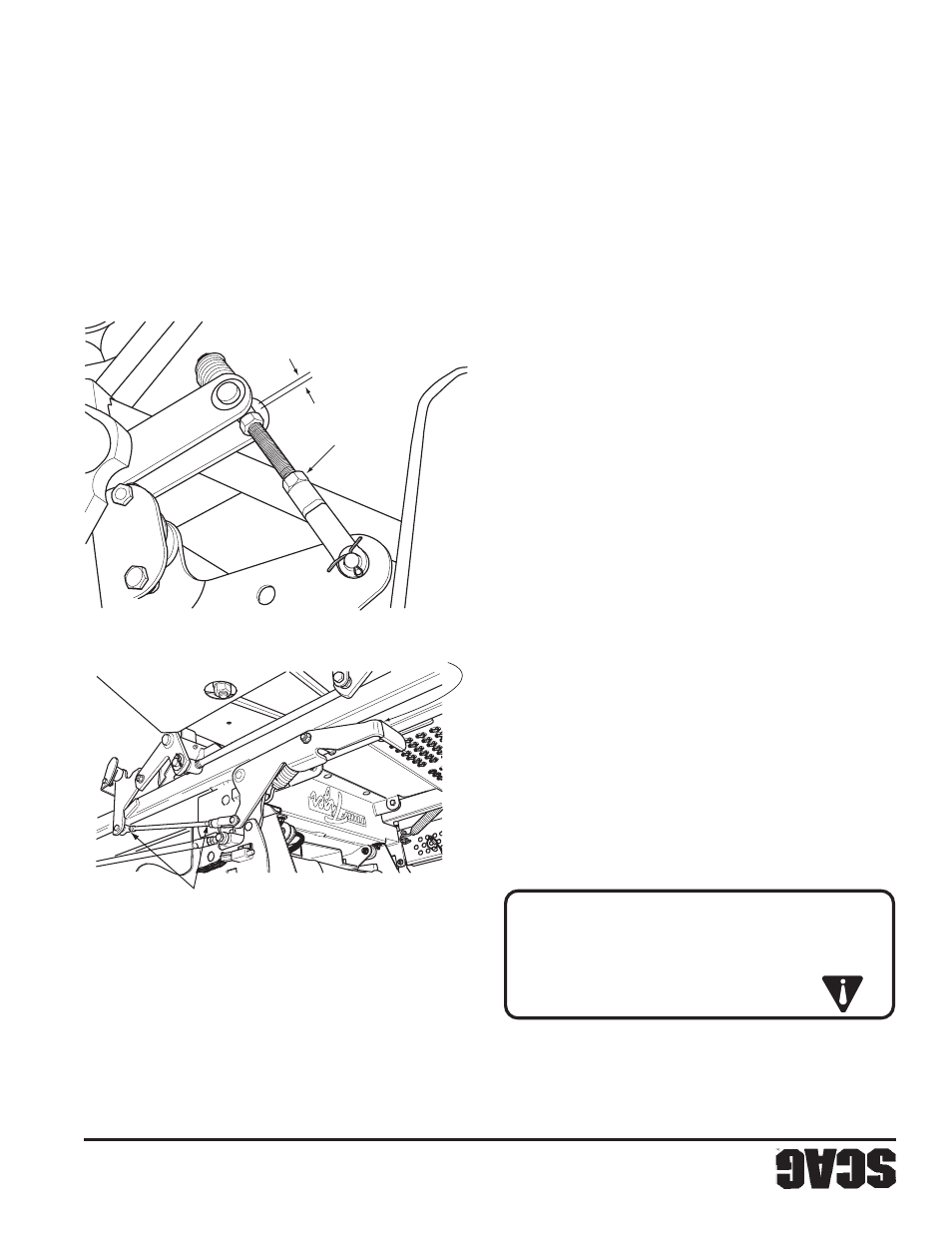

Figura 6-2 Ajuste de la varilla de freno

Figura 6-1 Ajuste del freno

ADVER

TENCIA:

390S0152-1 SP

AFLOJE AQ

Luz de 2" a 2-1/4"

390S0153-1 SP

AFLOJE

AQU

Н

1/8"
