6. PRECAUCIONES PARA LA CONEXIÓN DE CC
6.1 Antes de que usted conecte y desconecte las pinzas de conexión del cargador, todos los
conmutadores deberían estar en la posición APAGADO y el cable de CA debería estar DESCO-
NECTADO del tomacorriente eléctrico.
.2 Nunca deje que las pinzas se toquen.
. Cuando sujeta las pinzas del cargador, asegúrese de hacer la mejor conexión mecánica y eléctrica
posible. Esto impedirá que las pinzas se deslicen y desconecten, evitando la producción de chispas
peligrosas y produciendo una carga más eficaz y segura. Las pinzas deberían mantenerse limpias.
PRECAUCIÓN: Poner los conmutadores en la posición APAGADO no siempre desconecta
el circuito eléctrico del cargador del cable de alimentación de CA o de las pinzas de
conexión de CC del cargador. asegúrese de que el cargador esté desenchufado y que las
pinzas estén desconectadas simpre que no lo esté usando.
7. CARACTERÍSTICAS Y CONTROLES DEL CARGADOR
El Cargador Digital de Ruedas de NAPA 85-8100 es un cargador de ruedas completamente fun-
cional con una interfaz modular digital única que permite as usuario realizar la prueba de acep-
tación de la carga de baterías, además de las pruebas del arrancador y alternador.
7.1 CARACTERÍSTICAS DEL CENTRO DE CONTROL
El botón de Selección
permite al usuario que
seleccione las salidas de
la pantalla, de acuerdo
con lo que necesite.
El botón de Función
permite al usuario que
cambie la operación
de Carga a modos de
prueba (Prueba de
aceptación de la carga
de batería, del arranca-
dor, o del alternador).
El módulo de pantalla
digital de prueba y
Carga indica el voltaje, el
amperaje, y las unidades
de tiempo de carga a
través de luces verdes.
luces de aprobado/
Falla indican los resul-
tados de la prueba a
través de una luz verde
de APROVADO ( PASS)
y una luz roja de FALLA
( FAIL).

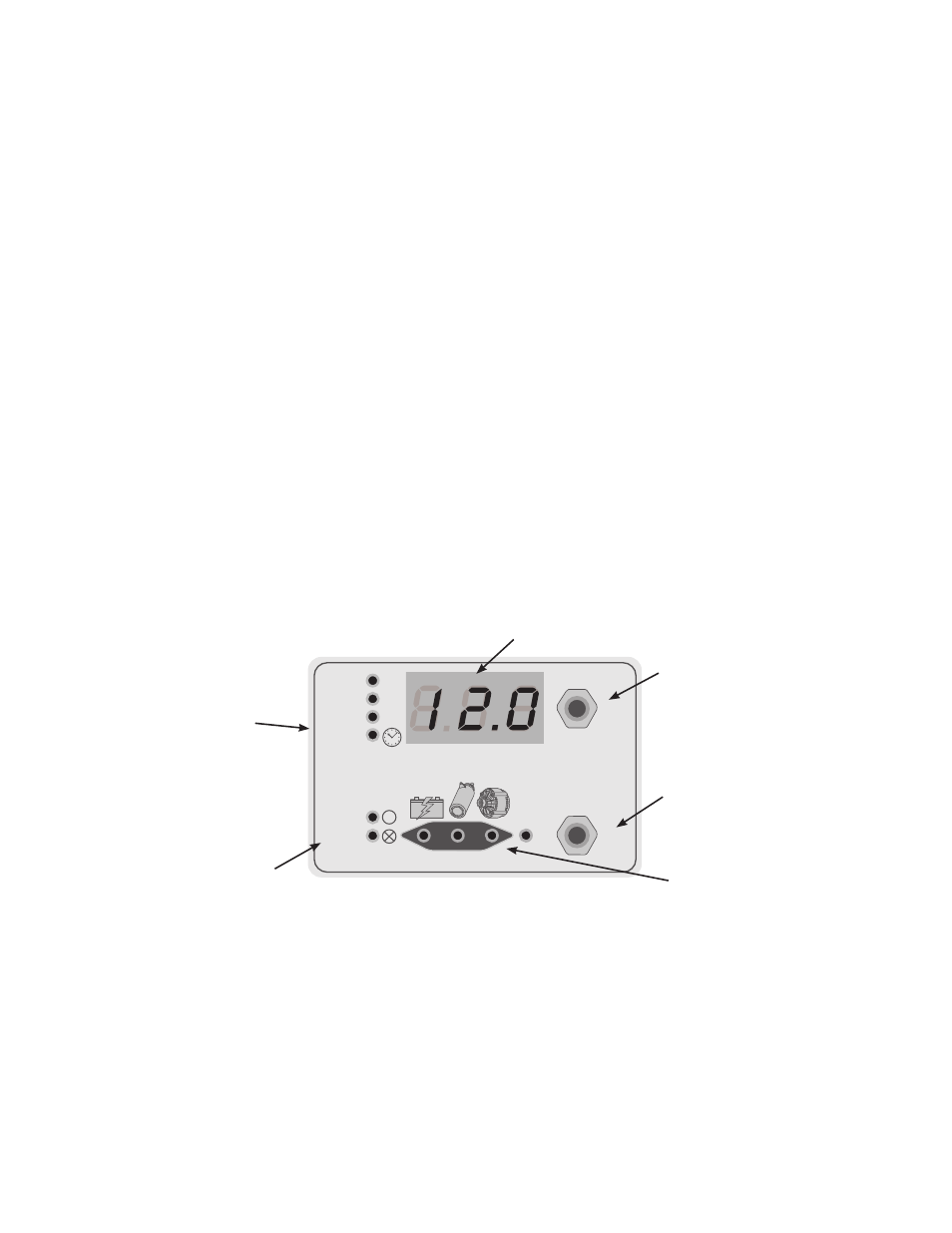

Panel de Centro de Control
Una pantalla multiusos numérica con luces
funciona como un voltímetro, amperímetro, acu-
mulador de amp-horas, y contador de tiempo.
NOTA: La pantalla multiusos con luces cambia la función de acuerdo con la utilización del cargador:
Como un AMPERÍMETRO, indica la cantidad de amperes que pasan del cargador a la batería.
Se calculan todas las amp-horas que se acumulan durante una prueba.
Sirve come un
VOLTÍMETRO, indicando el voltaje actual tan pronto se conecten las pinzas.
Durante las operaciones con el CONTADOR DE TIEMPO, indica el tiempo restante o el tiempo
transcurrido.
