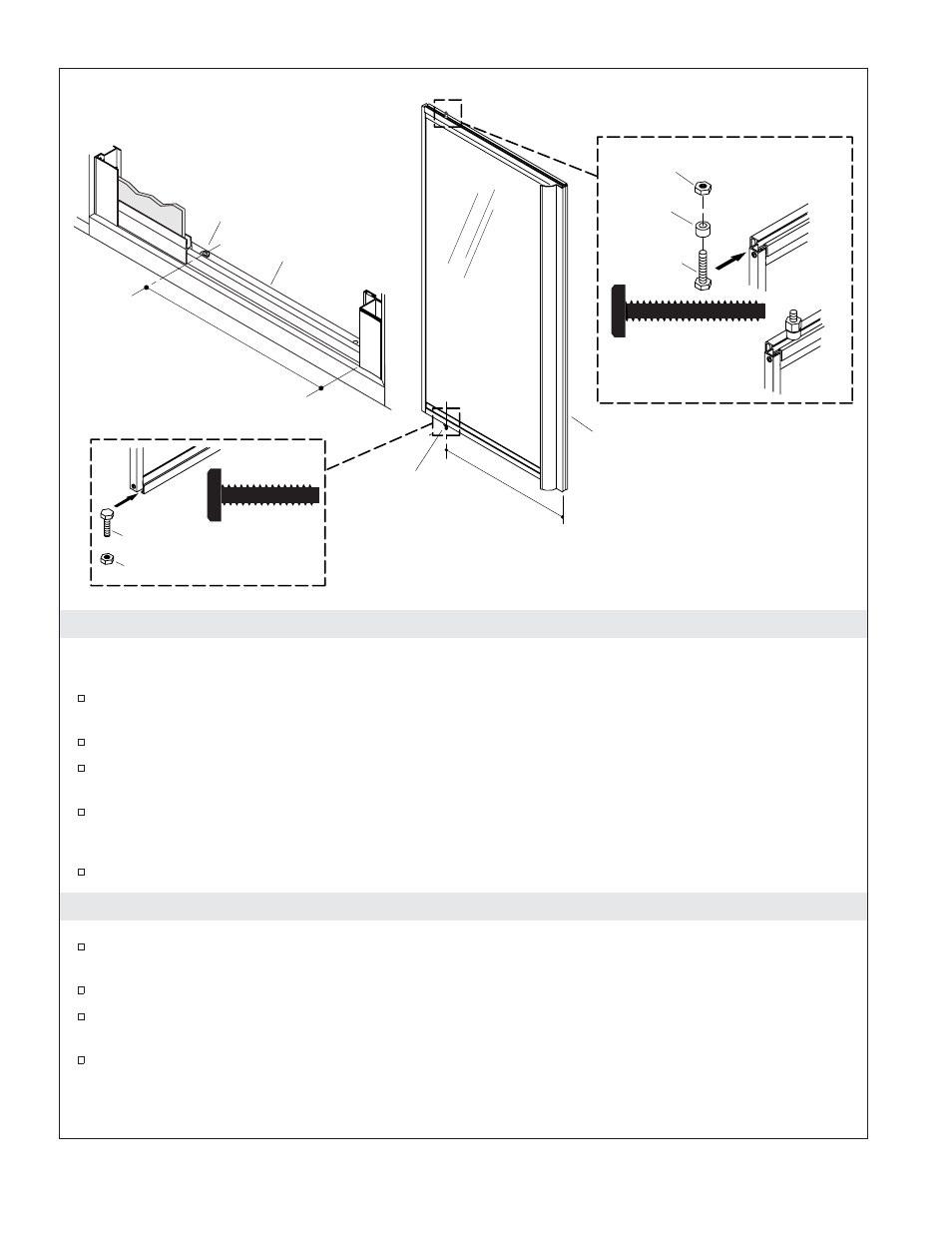

14. Instale el pivote inferior
NOTA: Se proveen dos pernos hexagonales. Asegúrese de utilizar el perno de tamaño correcto en este
paso.
Mida la distancia (
″A″) entre la base de la jamba de expansión y el centro del buje en el carril
inferior. Escriba esta dimensión.
Enrosque parcialmente una tuerca hexagonal de 1/4 ″ en el perno hexagonal de 7/8″.
Inserte la cabeza del perno con la tuerca enroscada, en la ranura en el marco inferior del panel de la
puerta.
Mida la distancia ″A″ desde el filo de la puerta (del lado de la manija). Reste 1/8″ (3 mm) a la
dimensión ″A″ y coloque el ensamble de perno hexagonal y tuerca entre la jamba de expansión y el
centro del buje en el carril inferior a la distancia determinada.
Apriete bien la tuerca con la llave de boca abierta provista.
15. Instale el pivote superior en el panel de la puerta
Inserte el buje del pivote superior en el perno hexagonal de 1-1/4
″ y enrosque parcialmente la
tuerca hexagonal de 1/4
″ en el perno.
Inserte este ensamble en el carril del marco superior del panel de la puerta.
Mida la distancia
″A″ desde el filo de la puerta (del lado de la manija). Reste 1/8″ (3 mm) de ″A″ y
coloque el ensamble de perno hexagonal y tuerca en la distancia determinada.
Apriete bien la tuerca hexagonal de 1/4 ″ con la llave de boca abierta provista.
Manija de la puerta
(lado de contacto)
Coloque el
perno a 1/8"
(3 mm)
menos que la
distancia "A".
Carril inferior
A
Instale el pivote inferior Instale el pivote superior
Buje
Tuerca de 1/4"
Buje
Tuerca de 1/4"
Perno de 7/8"
"A" menos
1/8" (3 mm)
Perno de
1-1/4"
