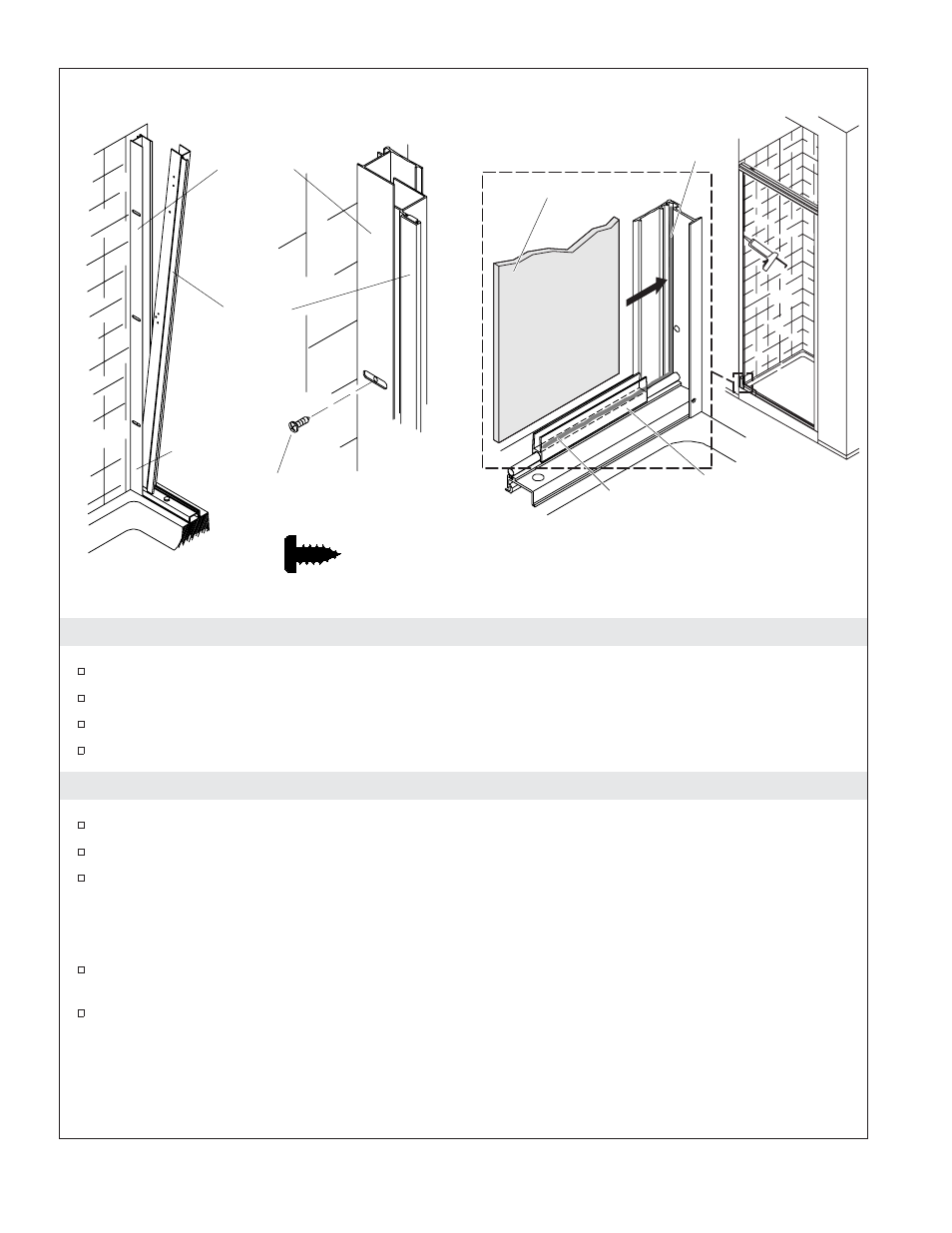

12. Instale la jamba de expansión de contacto
Coloque la jamba de expansión en la jamba de contacto.
Haga que los orificios en la jamba de expansión coincidan con las ranuras en la jamba de contacto.
Aplome la jamba de expansión con un nivel.
Fije con tres tornillos de cabeza redonda del #10-16 x 3/8 ″.
13. Instale el panel fijo
Deslice el canal en U aproximadamente 3/16 ″ (5 mm) en la jamba pivotante.
Aplique una tira de sellador en toda la longitud de la ranura de la jamba pivotante.
Coloque una tira de sellador en el canal en U.
NOTA: El panel fijo de vidrio es un panel angosto.
¡IMPORTANTE! El lado texturizado del vidrio debe colocarse hacia el exterior de la ducha.
Coloque con cuidado el panel fijo y angosto de vidrio en el canal exterior del carril inferior y en la
parte inferior del canal en U.
Presione suavemente el panel fijo para que entre en la ranura de la jamba pivotante.
Tornillo de cabeza redonda
del # 10-16 x 3/8"
Jamba de
expansión
Vista desde el interior
de la ducha
Jamba mural
Jamba de contacto
Instale la jamba de expansión de contacto
Panel fijo
Instale el vidrio fijo
Interior de la ducha
Sellador
Canal en U
Sellador
