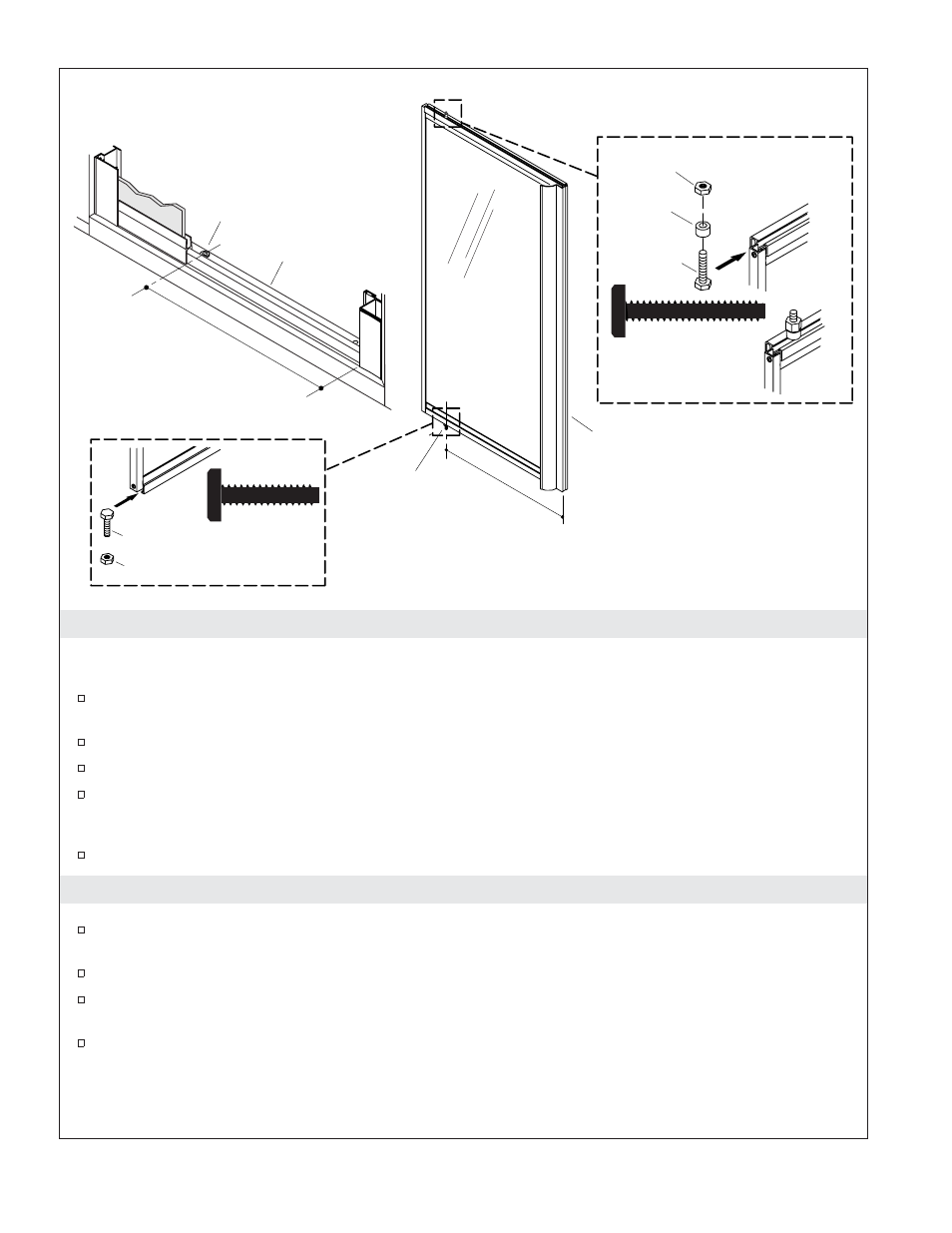

14. Installer le pivot inférieur
REMARQUE : Deux boulons à tête hexagonale sont fournis. S’assurer que la taille correcte de boulon est
utilisée pour cette étape.
Mesurer la distance (
″A″) entre la base du montant extensible et le centre de la bague du rail
inférieur. Noter la dimension.
Visser partiellement un écrou hexagonal de 1/4 ″ sur un boulon hexagonal de 7/8″.
Insérer la tête du boulon et de l’écrou dans la rainure du cadre inférieur du panneau de la porte.
Mesurer la distance ″A″ à partir du rebord de la porte (sur le côté de la poignée). Soustraire 1/8″ (3
mm) de ″A″ et localiser le boulon hexagonal et l’écrou entre le montant extensible et le centre de la
garniture du rail inférieur à la distance déterminée.
Serrer l’écrou avec la clй а molette fournie.
15. Installer le pivot supérieur sur le panneau de la porte
Insérer la bague du pivot supérieur sur le boulon hexagonal de 1-1/4
″ et visser partiellement l’écrou
hexagonal sur le boulon.
Insérer cet ensemble dans la rainure du cadre supérieur du panneau de la porte.
Mesurer la distance
″A″ à partir du rebord de la porte (sur le côté de la poignée). Soustraire 1/8″ (3
mm) de
″A″ et localiser le boulon hexagonal et l’écrou à la distance déterminée.
Serrer l’écrou hexagonal de 1/4 ″ avec la clй а molette fournie.
Poignée de porte
(Côté
butée )
Localiser le
boulon à 1/8"
(3 mm) de
moins que la
distance "A".
Rail inférieur
A
Installer le pivot inférieur Installer le pivot supérieur
Boulon 1-1/4"
Bague
Écrou de 1/4"
Bague
Écrou de 1/4"
Boulon de 7/8" (3 mm)
"A" moins
1/8" (3 mm)
1034026-2-D Français-13 Sterling
