Assembly, 504 x2, 505 x2 – Smooth Fitness Smooth 9.25x User Manual
Page 27

www.smoo
27
thfitness.com
ASSEMBLY

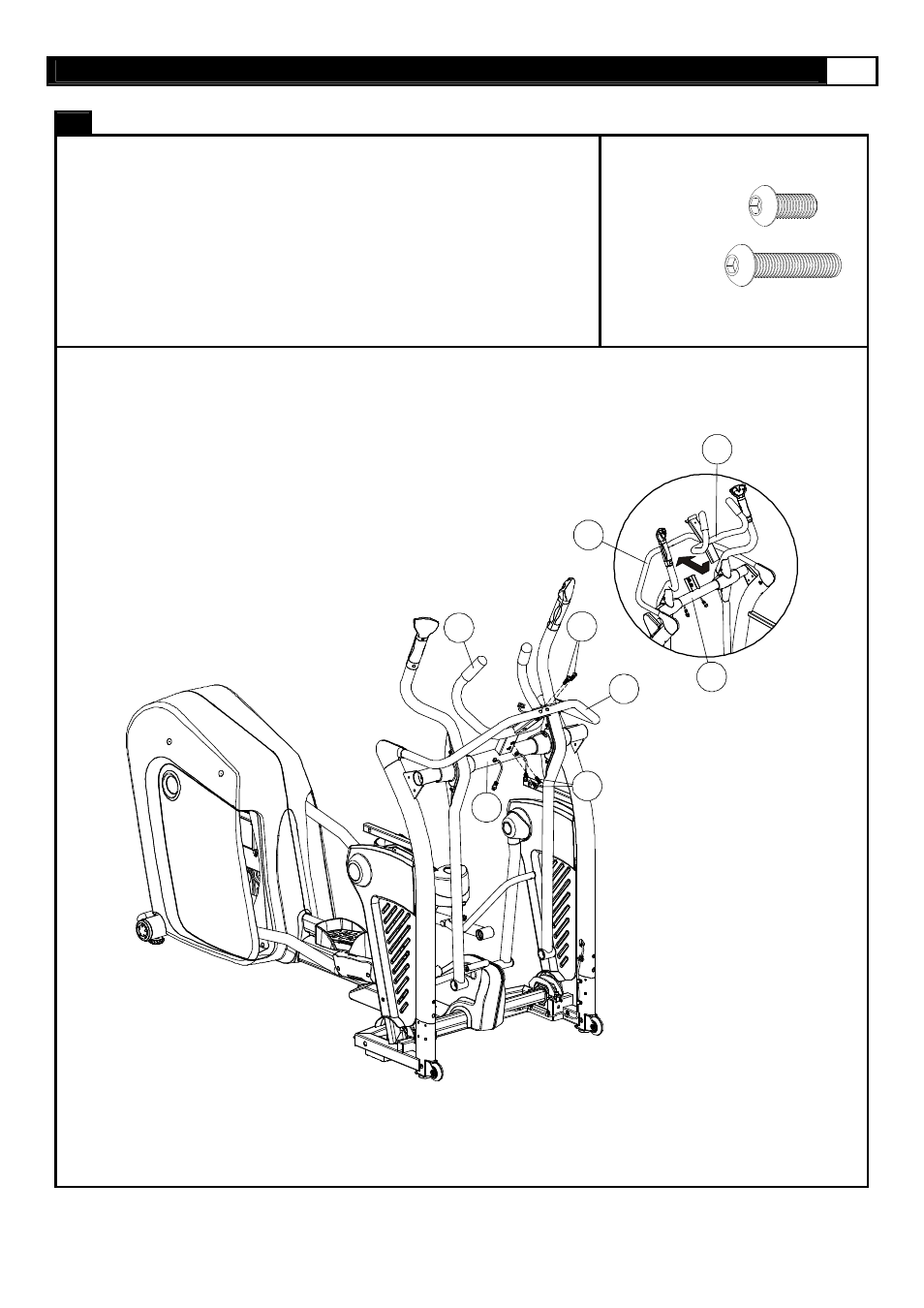

STEP 8: Assemble the Fixed Handlebar
(A) Assemble the Fixed Handlebar (101) to the Console Support Tube (103)
and Crossbar (102).
(B) Secure the Fixed Handlebar (101) to the Crossbar (102) with two
M8 x 20mm Allen Head Bolts (504).
(C) Secure the Fixed Handlebar (101) to the Console Support Tube (103)
with two M8 x 40mm Allen Head Bolts (505).
504 X2
505 X2
102
101
505
103
504
103
102
101
