– 42 –
FRANÇAIS
16
Modular plug: MOLEX 90075-0007,
AMP641337, or JAPAN BURNDY B-66-4
Shield
Wire lead
5-3. Raccordement à l’ordinateur hôte (interface parallèle)
1 Mettez l’ordinateur hôte et l’impri-
mante hors tension.
2 Insérez un des connecteurs du câble
d’interface dans la prise de l’impri-
mante comme indiqué dans le
schéma, et fixez-le avec les fermoirs
3 Insérez l’autre connecteur du câble
d’interface dans la prise de l’ordina-
teur hôte, puis fixez-le également
avec les fermoirs.
5-4. Raccordement d’un appareil périphérique
Vous pouvez raccorder un appareil périphérique à l’imprimante à l’aide d’une
fiche modulaire. Pour les détails sur le type de fiche modulaire à utiliser, reportez-
vous à la page 142. Notez que le fil ou la fiche modulaires ne sont pas fournis avec
l’imprimante. Vous devrez donc vous les procurer.
Attention!
Assurez-vous que l’imprimante est hors tension, qu’elle est débranchée de la
prise secteur et que l’ordinateur est hors tension avant d’effectuer les con-
nexions.

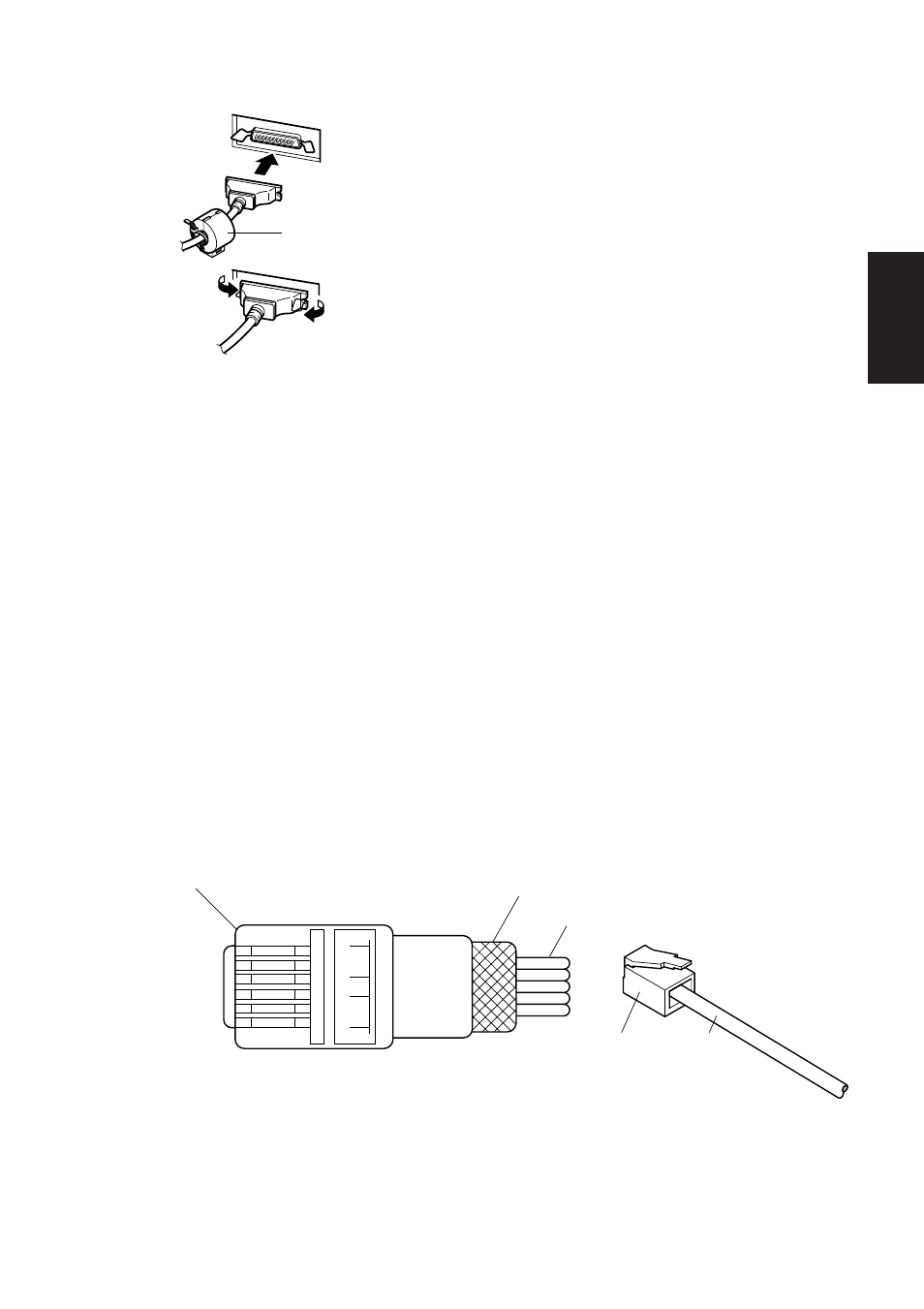

Fig.5-5 Connexion du câble
d’interface parallèle
Tore de ferrite
Câble
Fig. 5-6
Fiche
modulaire
Fig. 5-7
Fiche modulaire: MOLEX 90075-0007,
AMP641337 ou JAPAN BURNDY B-66-4
Blindage
Fil
